Les optiques dans différents phares.

Après avoir consacré une page sur les travaux d' Augustin Fresnel , voici ces optiques dans différents phares français.

Cette page concerne les optiques des phares de la Manche et de l'Atlantique.
Les optiques des phares de la Méditerranée, de la Corse et de la Martinique sont sur la page suivante.

La page avec les phares d'autres pays est ici .

Ces photos peuvent être agrandies à l'aide de la souris, en profitez en ...

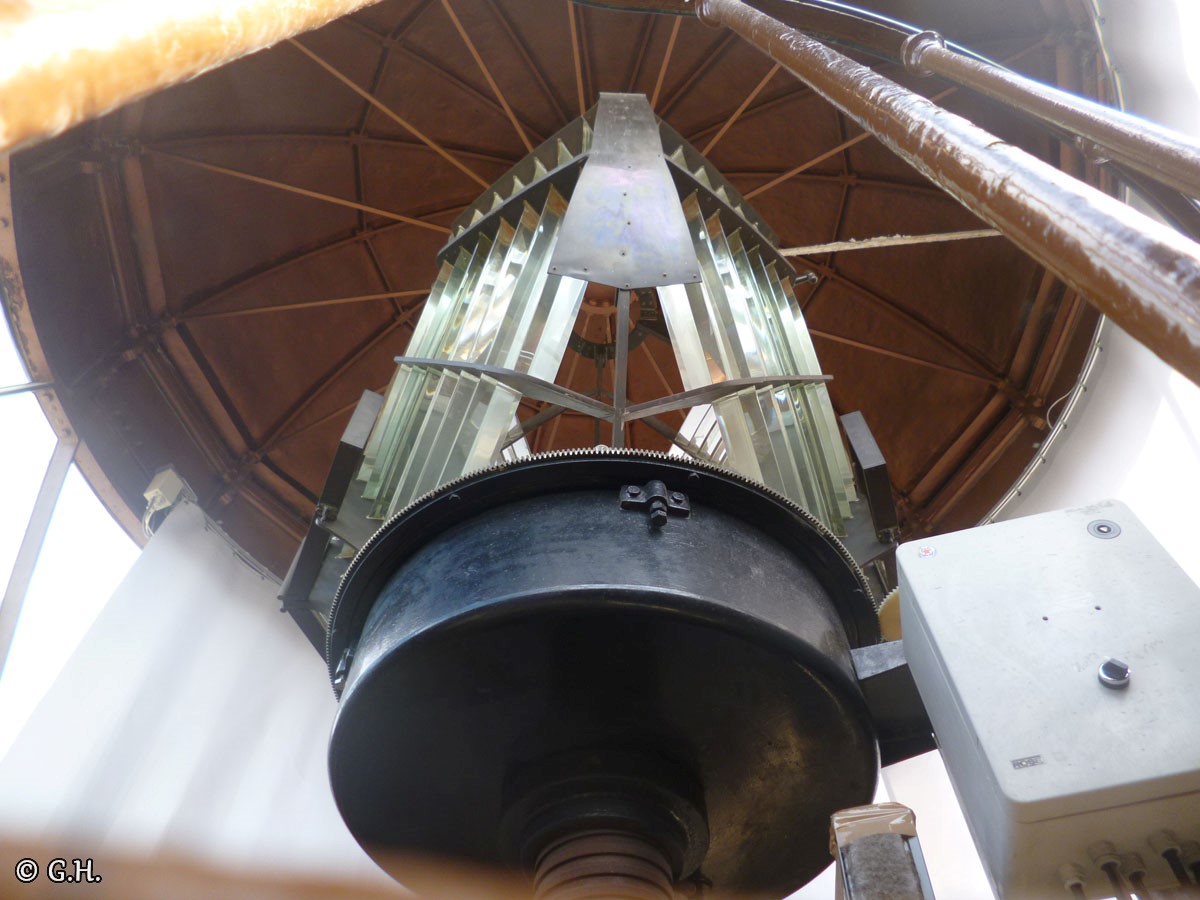

Phare de Dunkerque - Nord - Pas de Calais.

Optique de 0,50 m de focale.
Portée 29 milles soit 54 km.

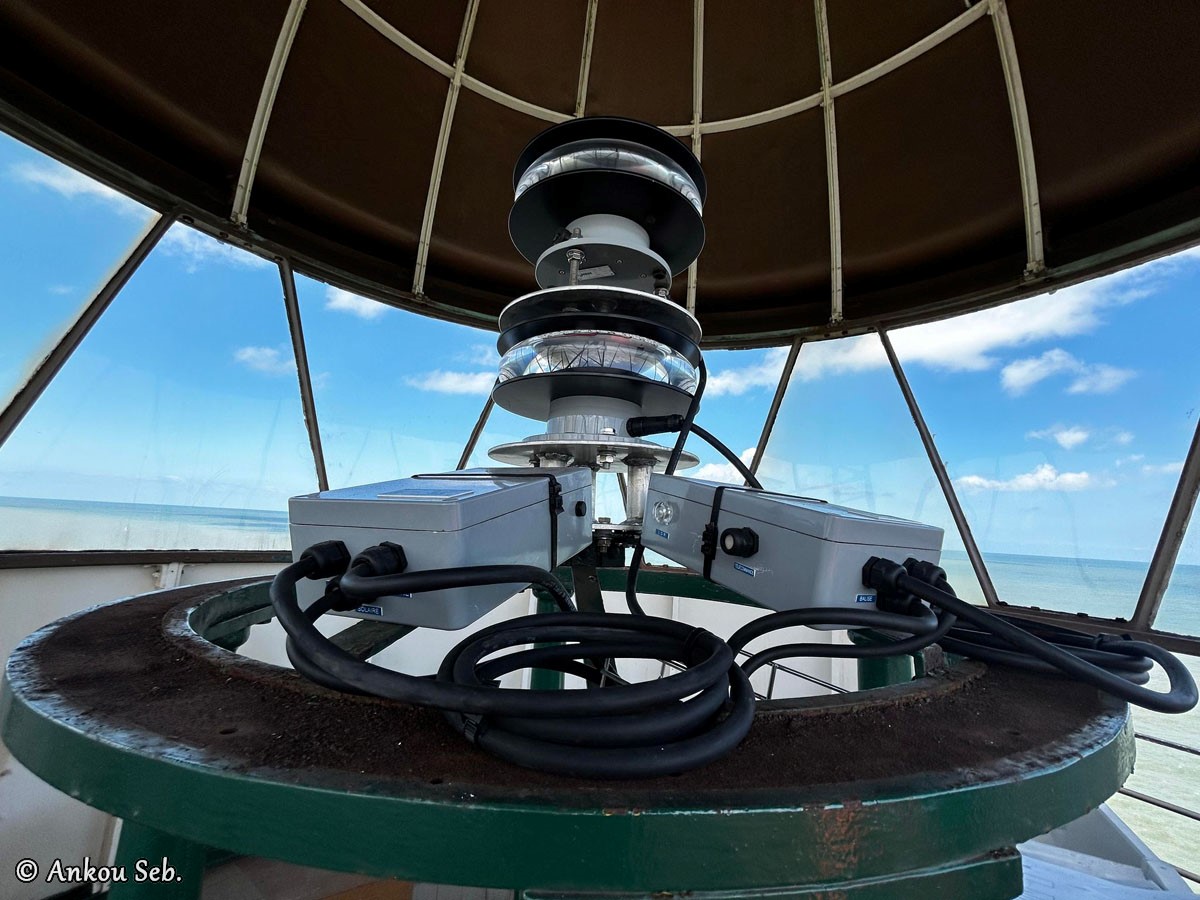

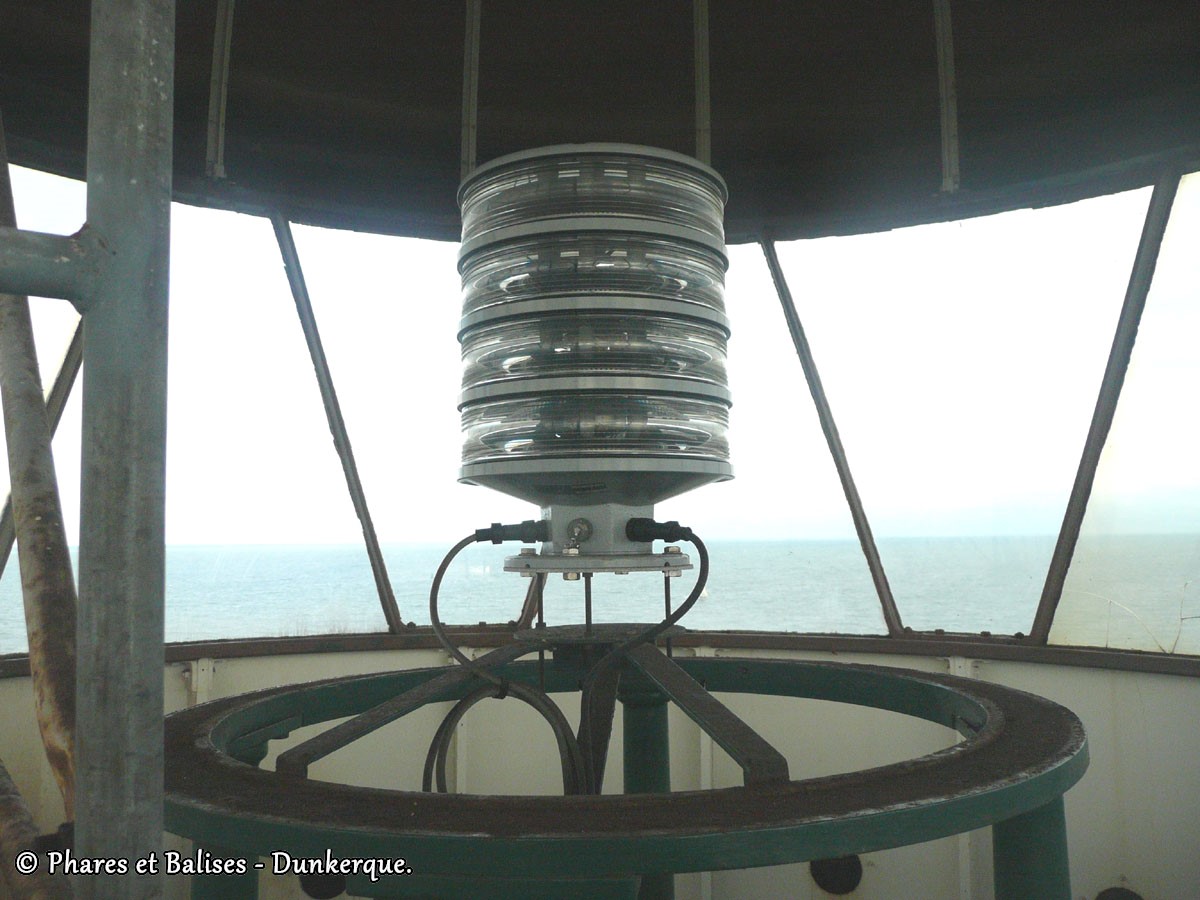

Feu de Saint Pol - Nord - Pas de Calais.

Optique Led.
Portée 10 miles soit environ 18 km.

Nouvelle Led : début 2024.

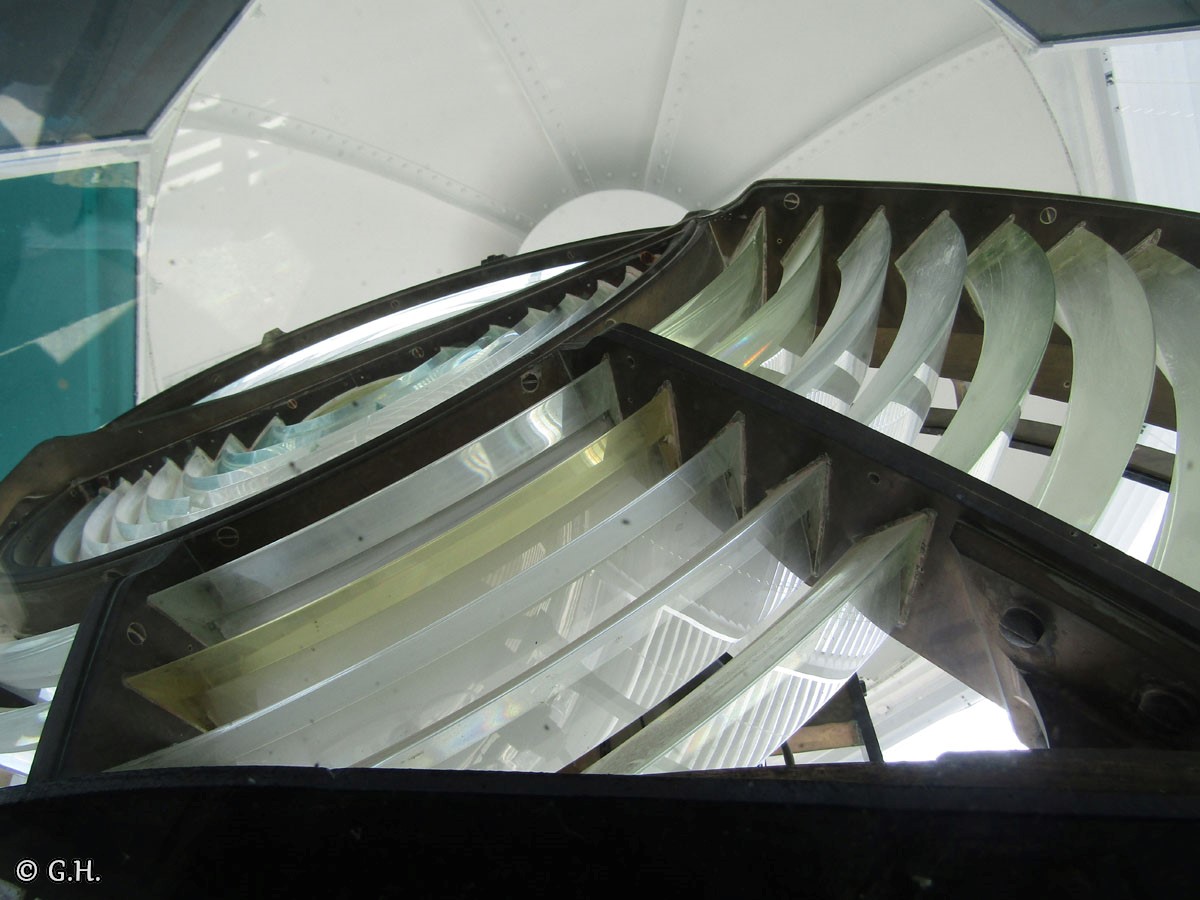

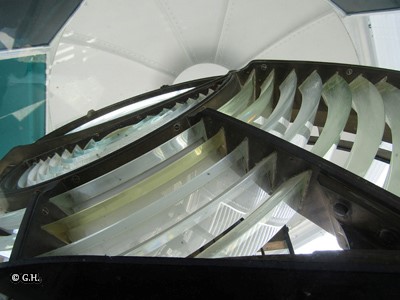

Phare de Petit Fort Philippe - Pas de Calais.

Le phare n'est plus en service.

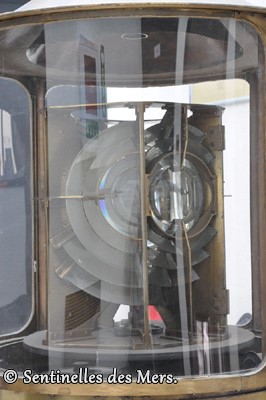

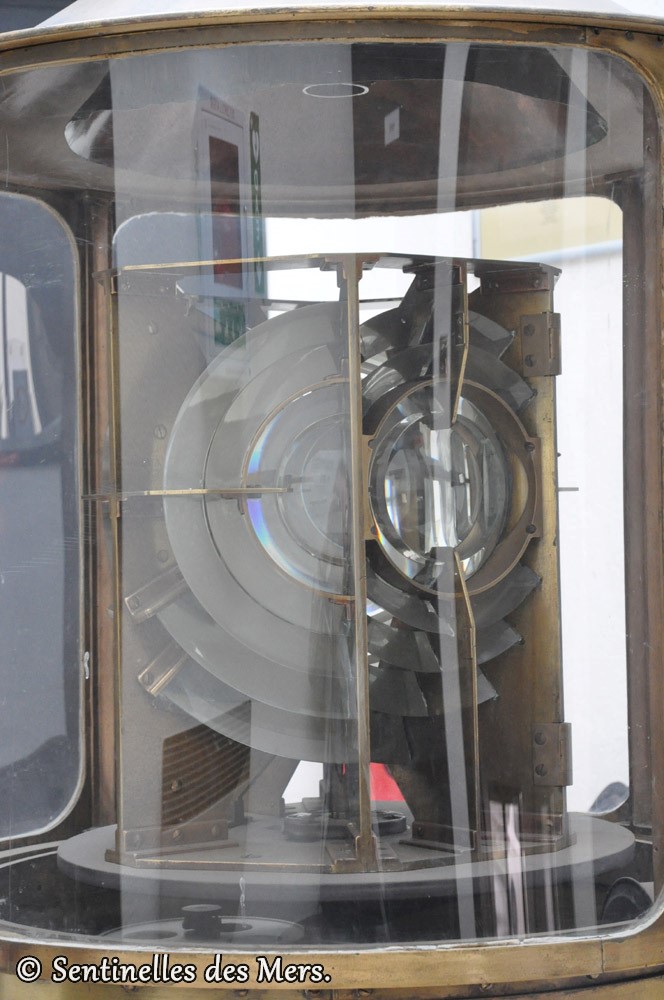

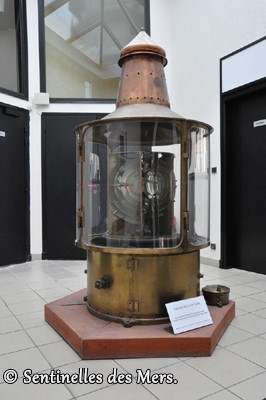

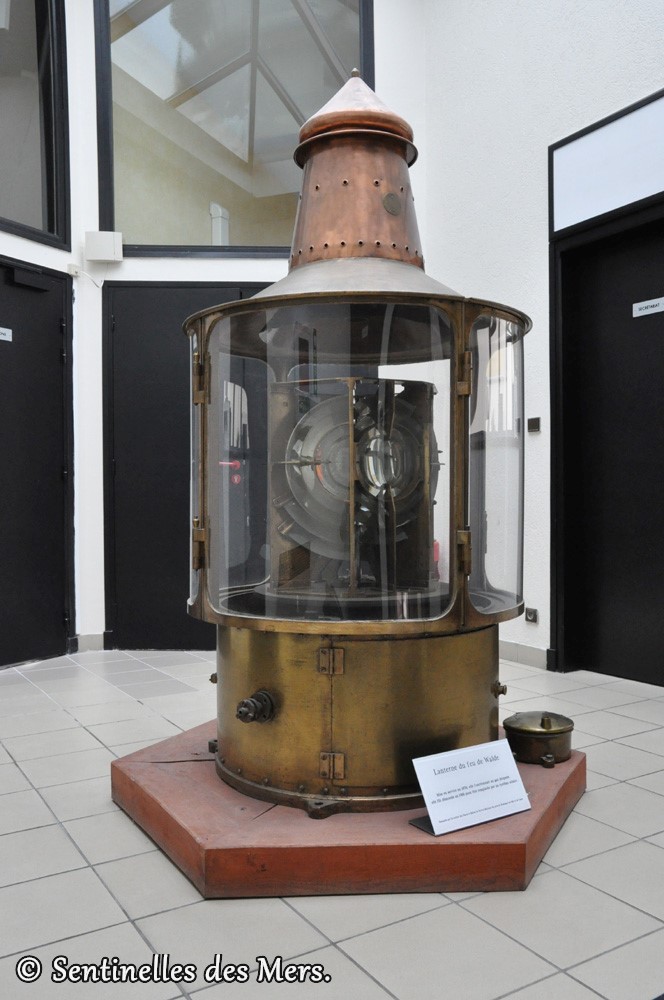

Phare de Walde - Pas de Calais.

Le phare de Walde a été désactivé en juillet 2001.Pour sauvegarder l'optique, elle a été retirée par la subdivision Phares et Balises de Boulogne.
Après sa remise en état, elle a été placée à la Capitainerie de port de Boulogne sur Mer.

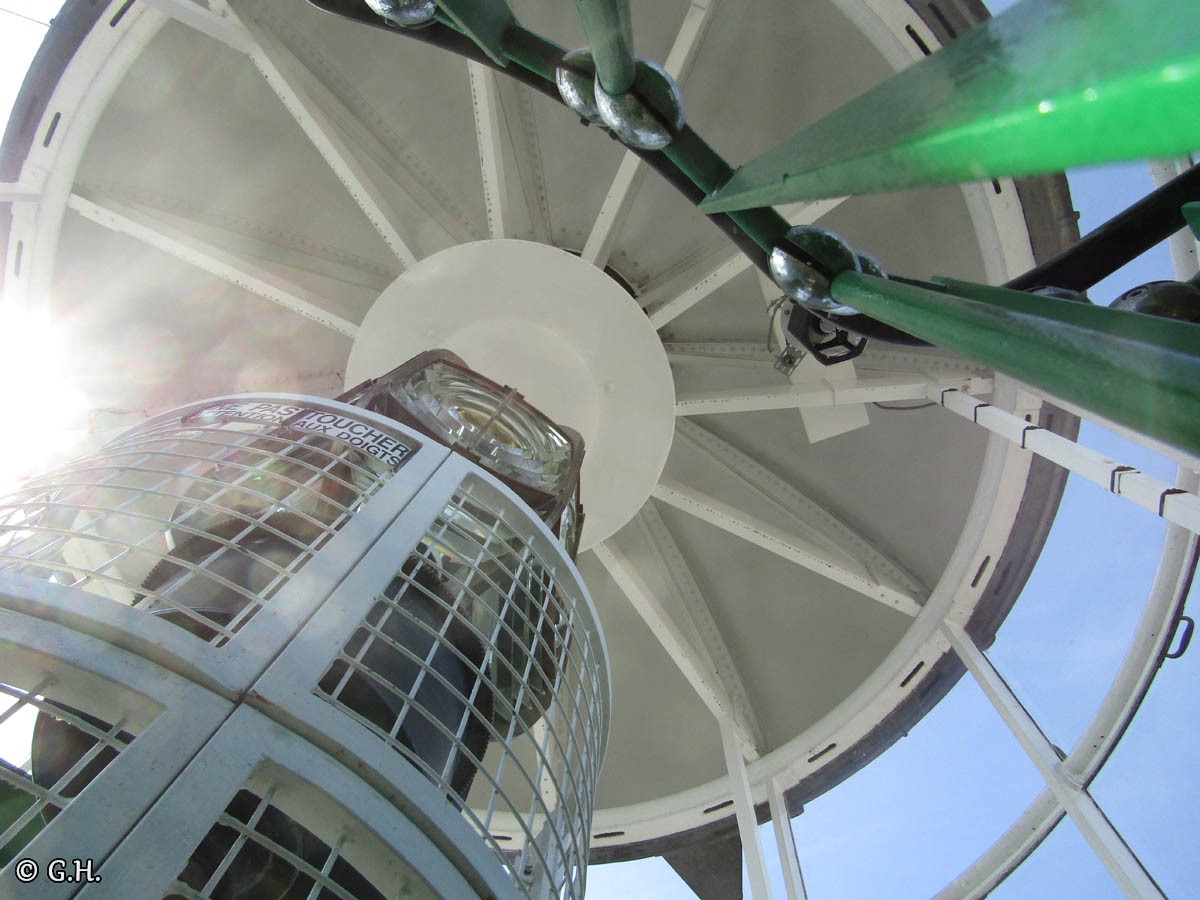

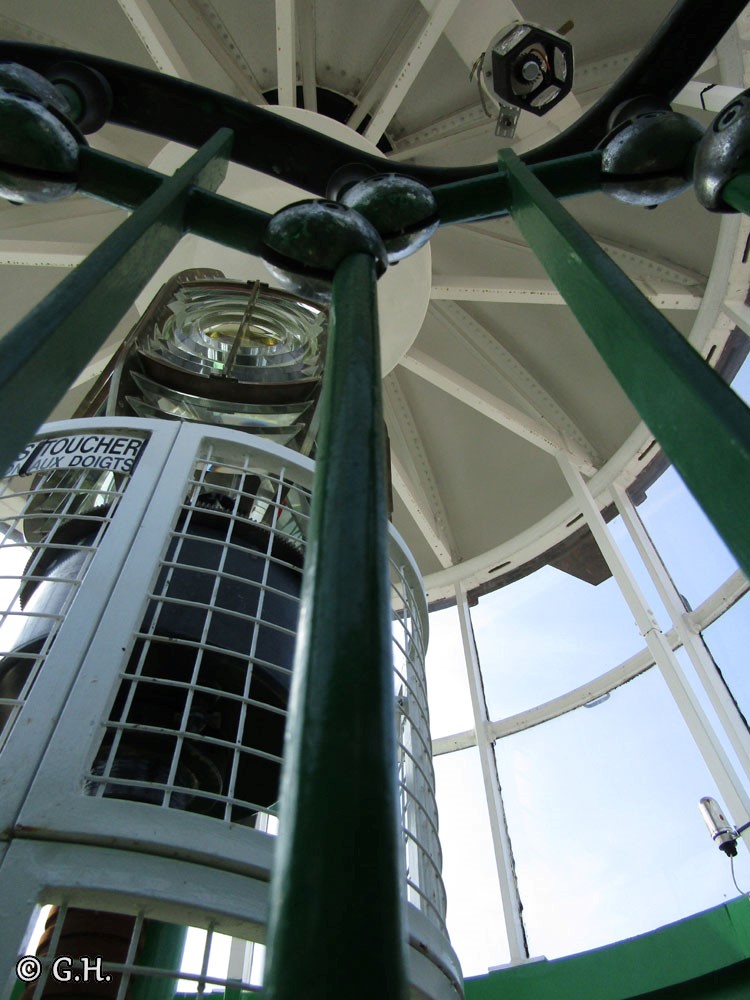

Phare de Calais - Pas de Calais.

Optique de 0,30 m de focale.
Portée 22 milles.

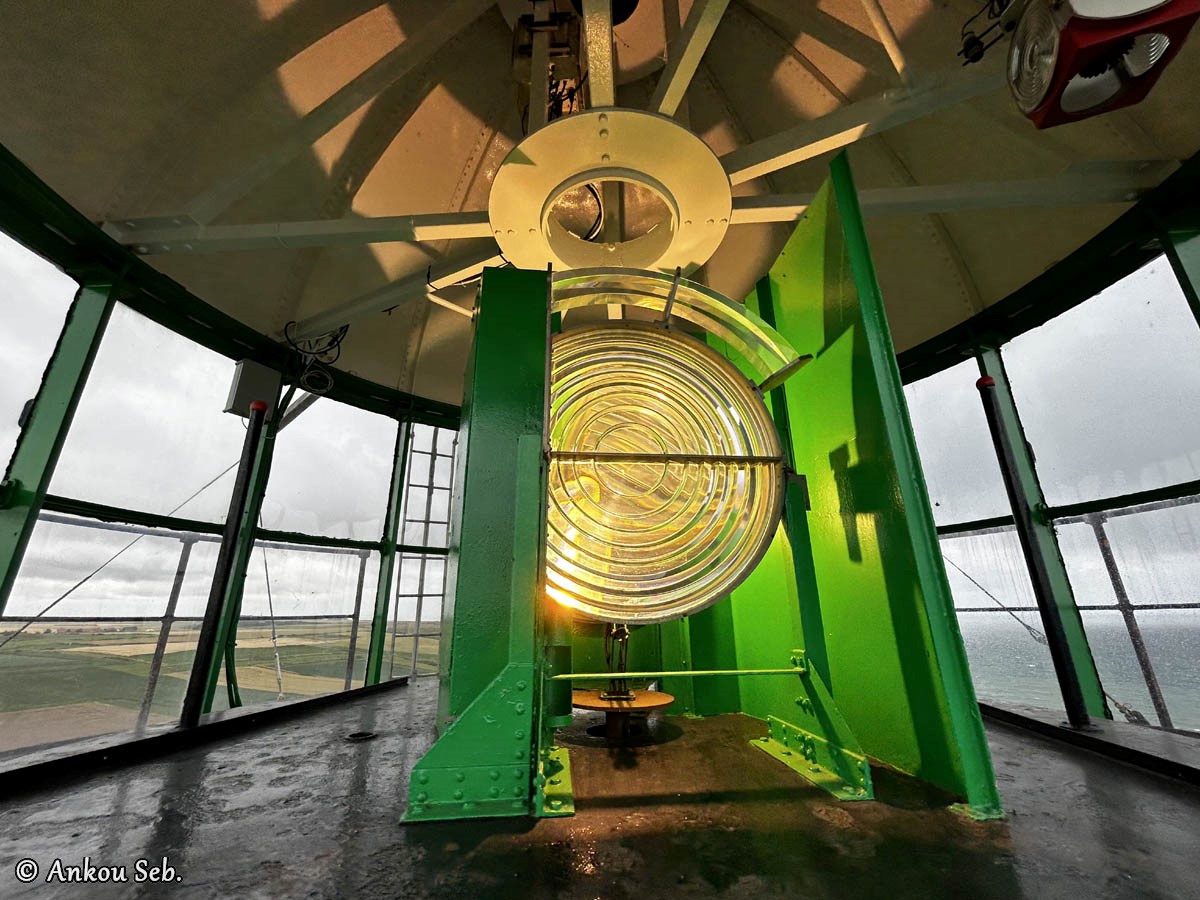

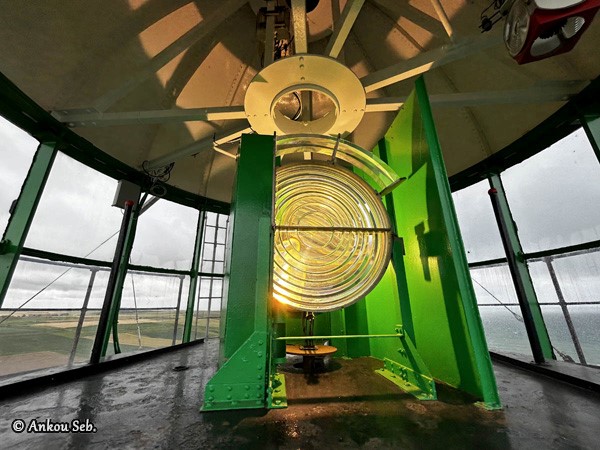

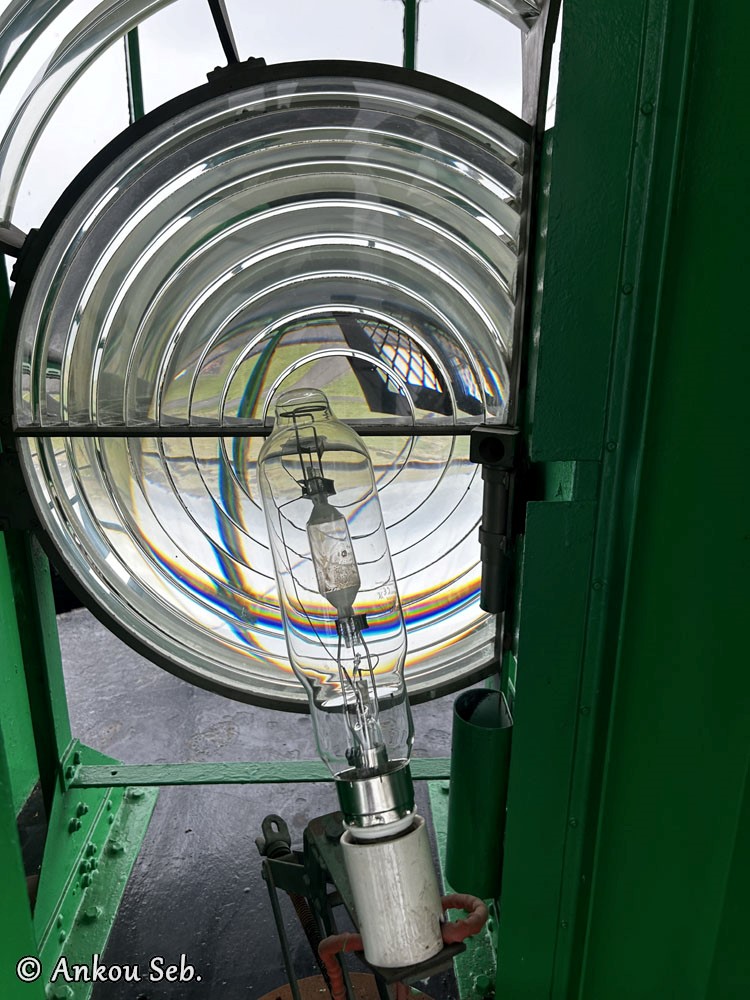

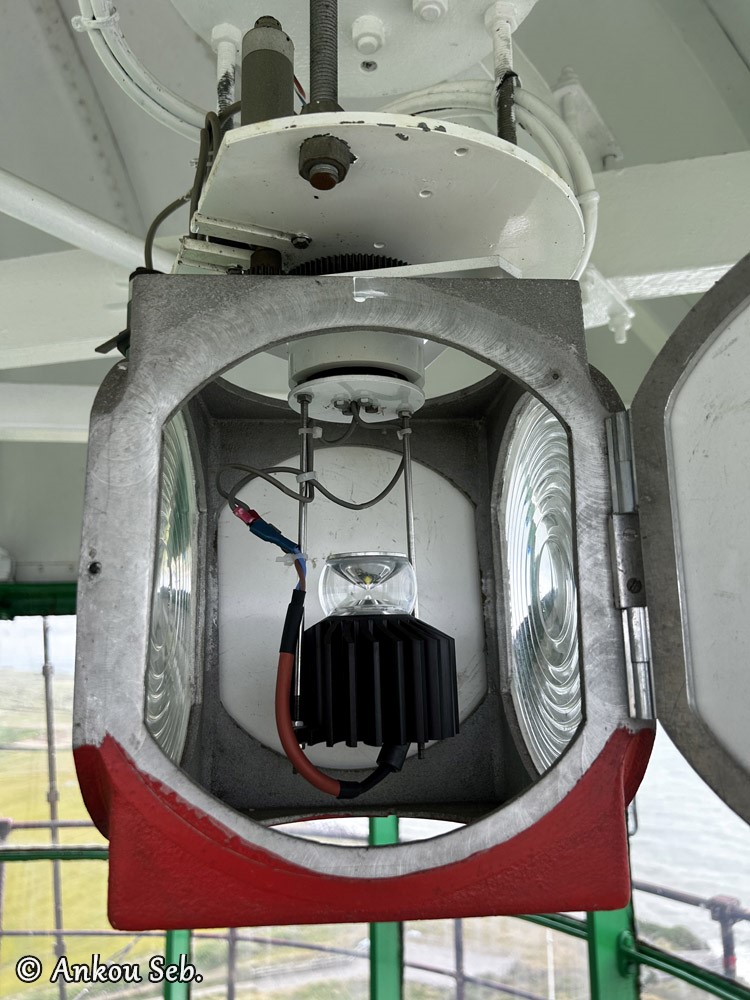

Phare de Gris Nez - Pas de Calais.

Optique tournante de 0,375 m de focale.
Portée 29 miles.

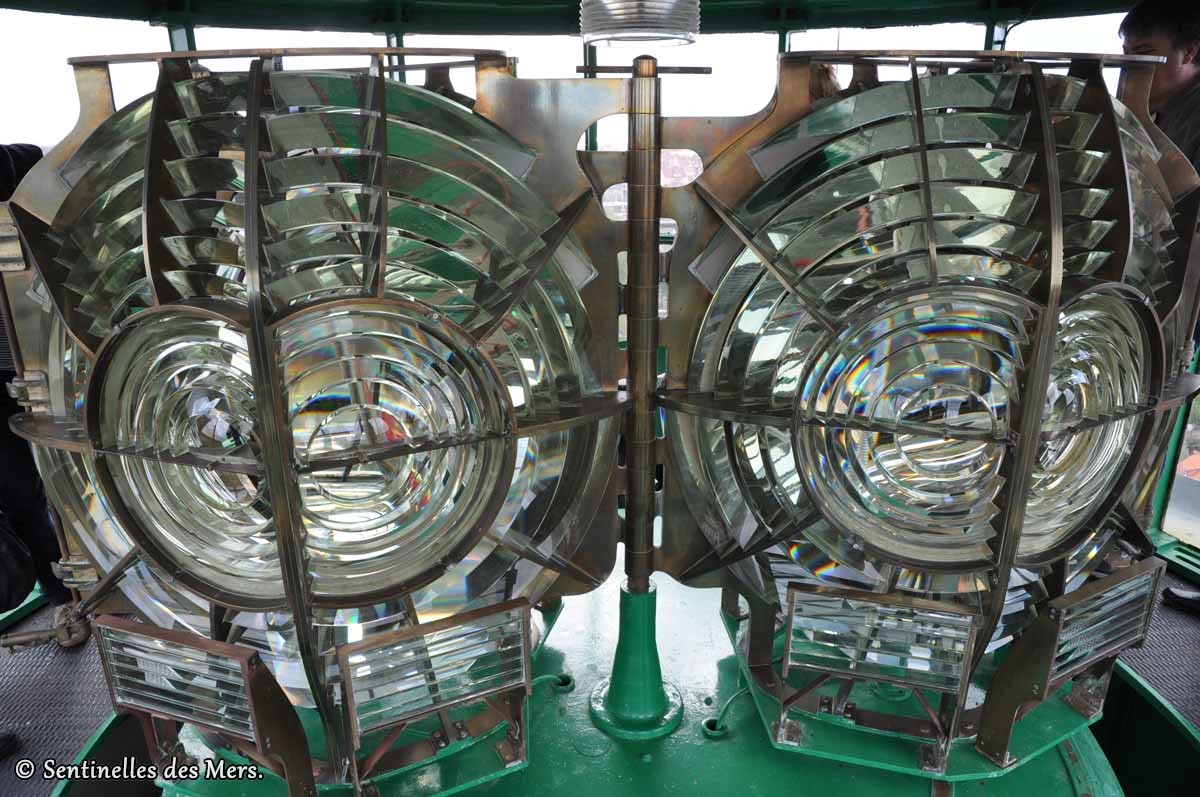

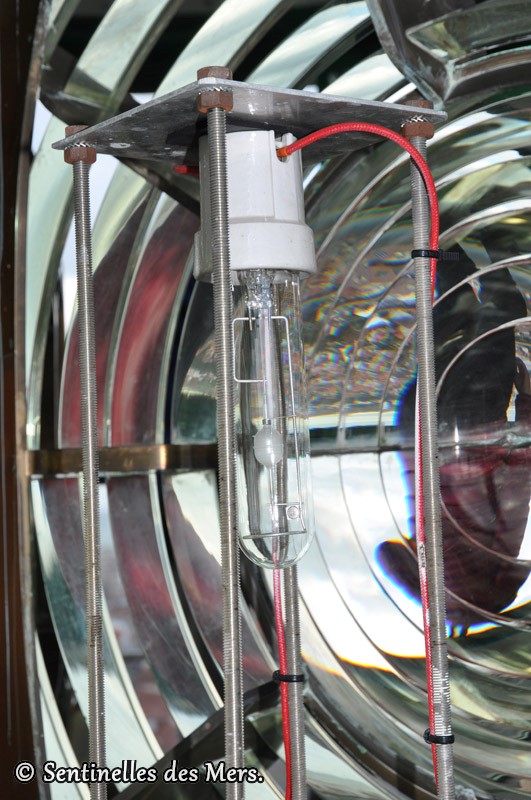

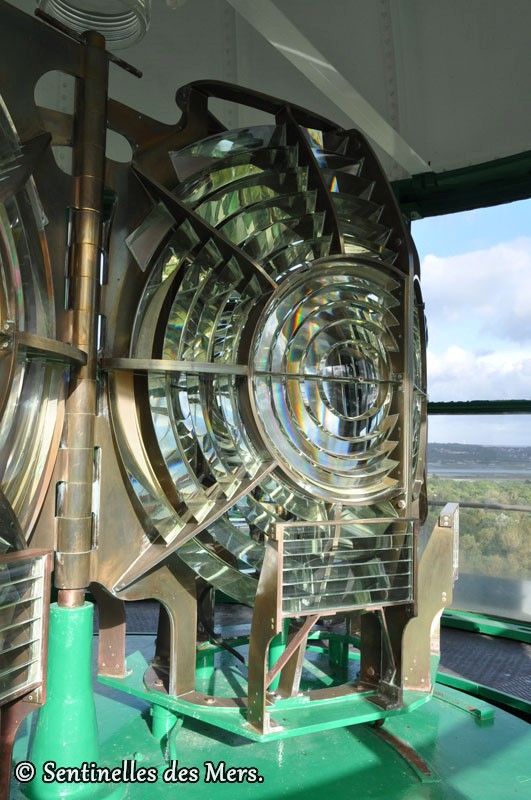

Phare de la Canche - Pas de Calais.

Optique double de 0,30 m de focale montée sur une cuve à mercure, 2 éclats toutes les 10 secondes. Portée 25 milles soit environ 46 km.

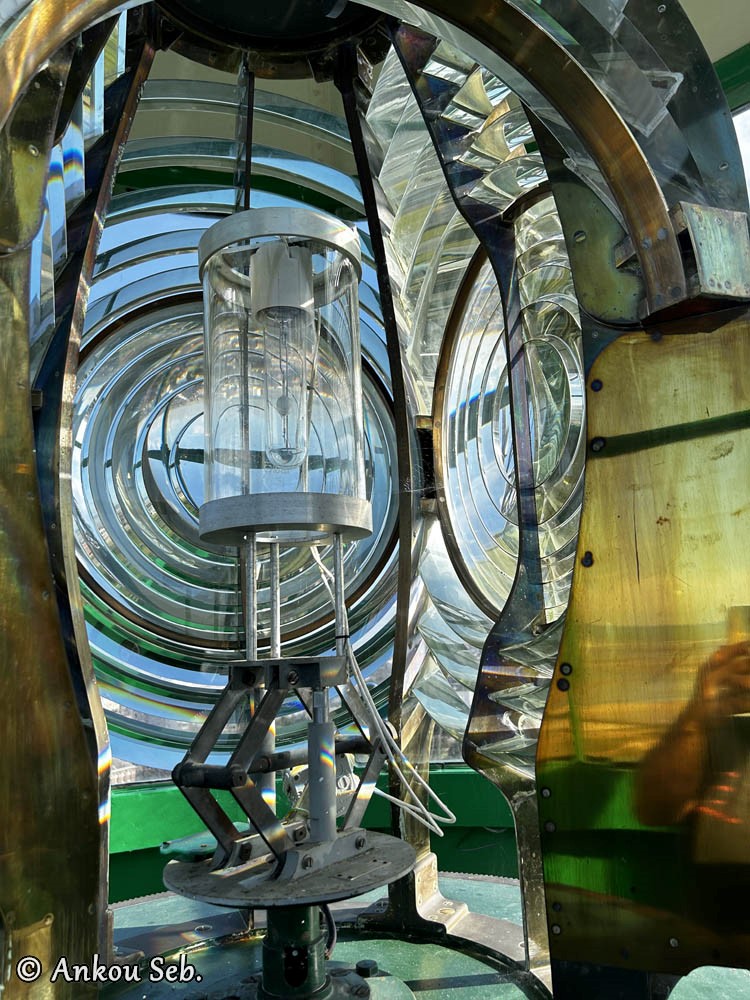

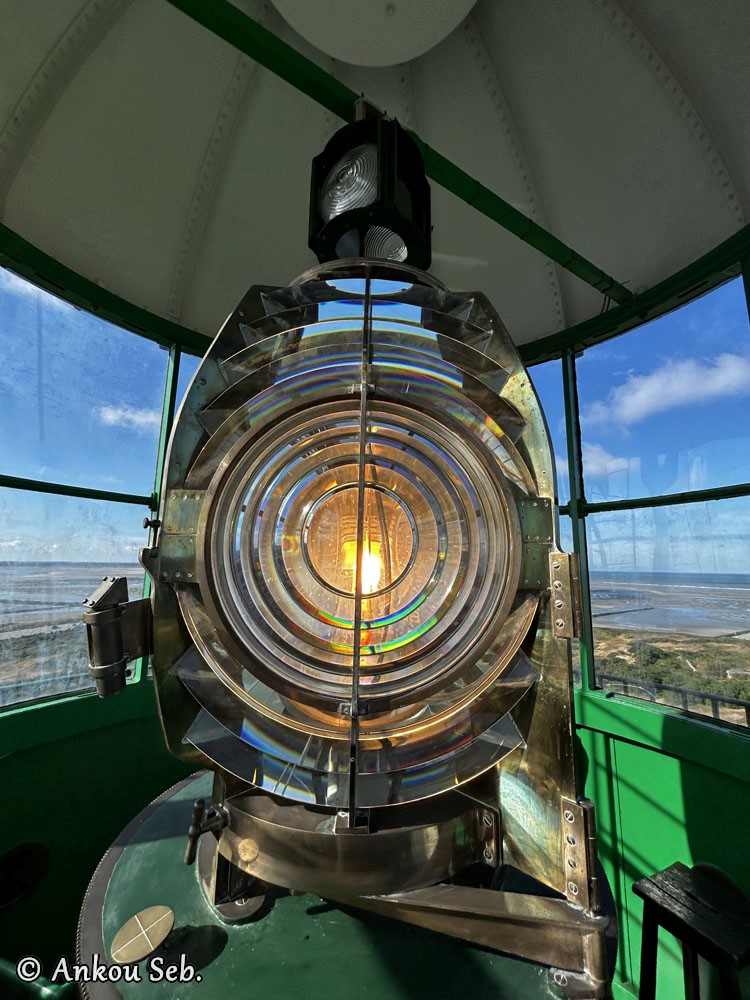

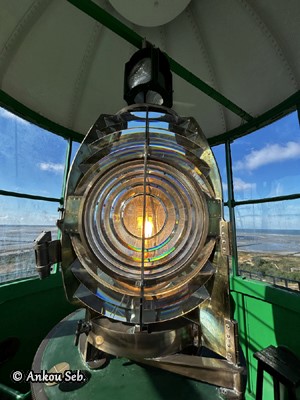

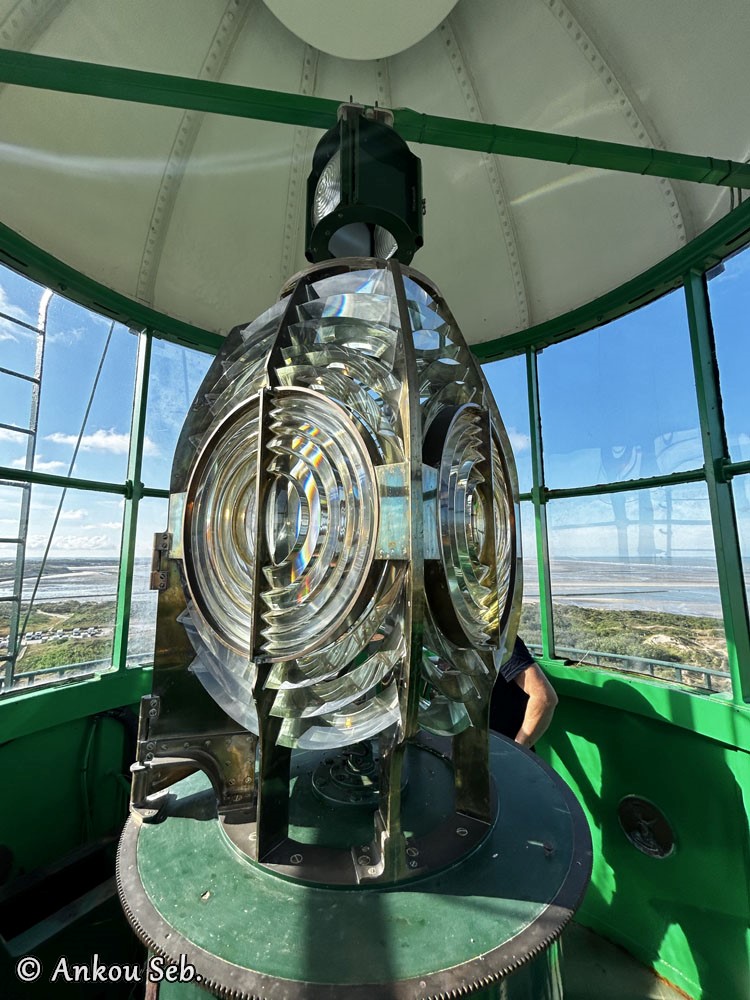

Phare de Berck - Pas de Calais.

Optique de 0.30 m de focale, 4 panneaux.
Portée 23 miles.

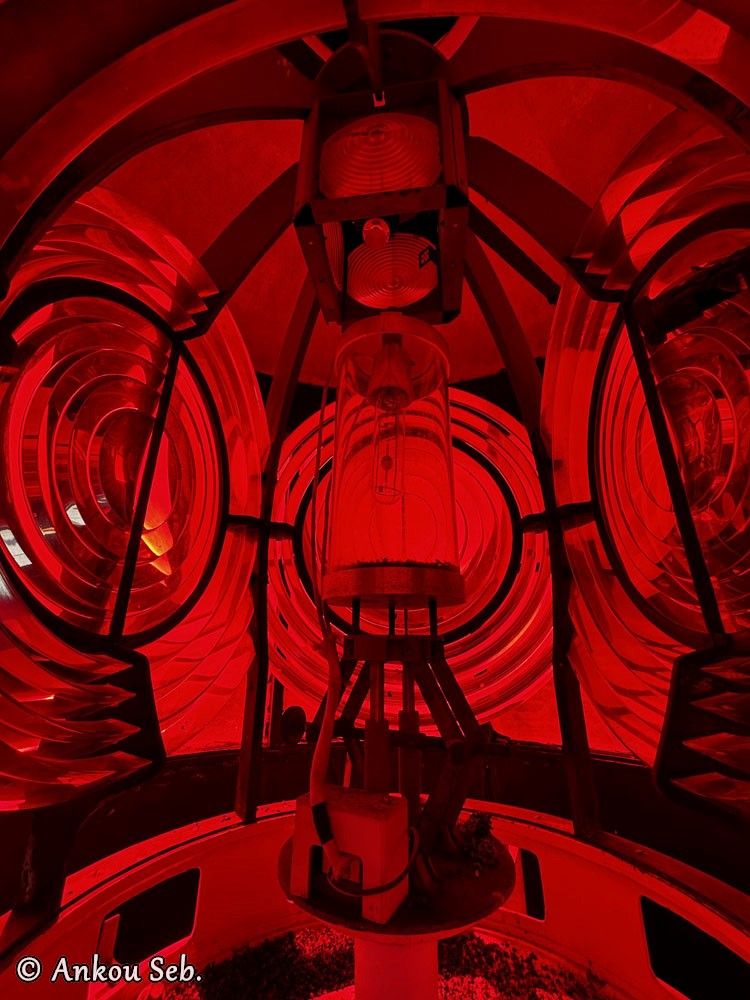

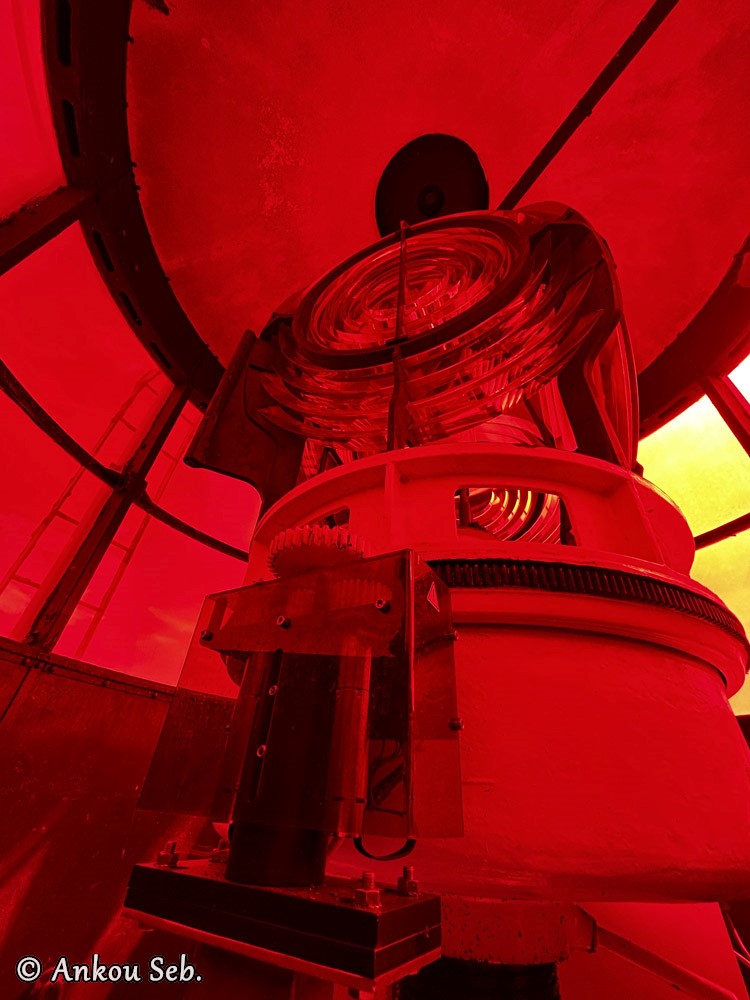

Phare de Cayeux - Somme.

Feux à éclats tournants, 4 lentilles de Fresnel, focale 0.375m.
Portée 22 miles.

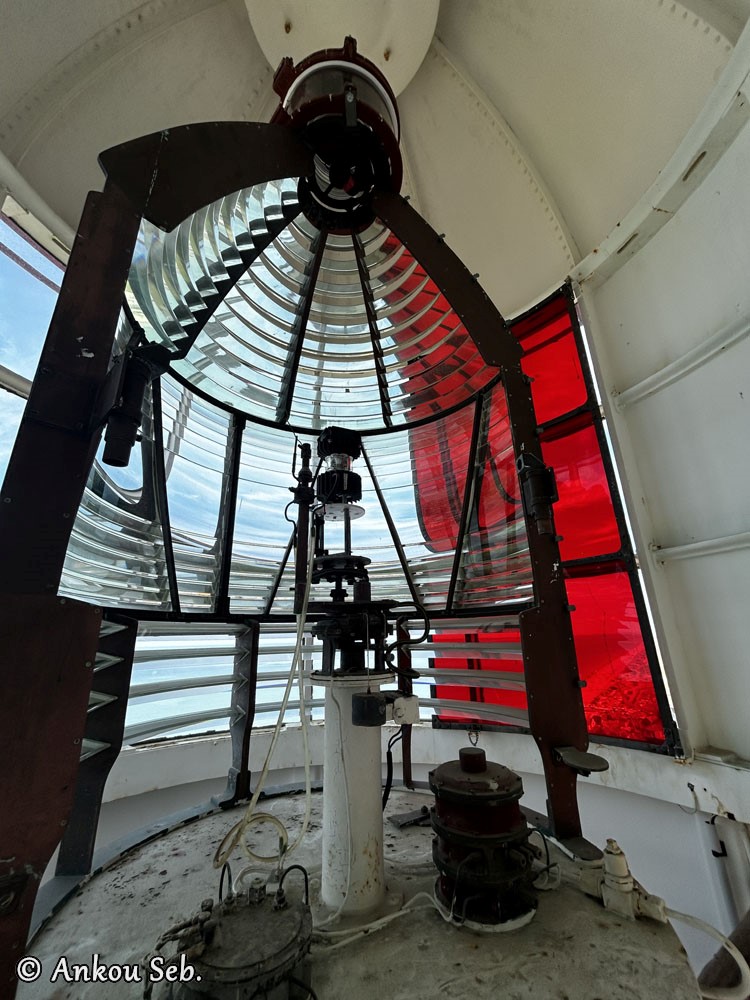

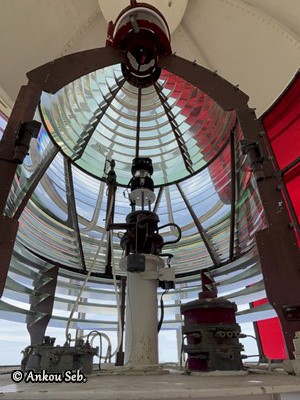

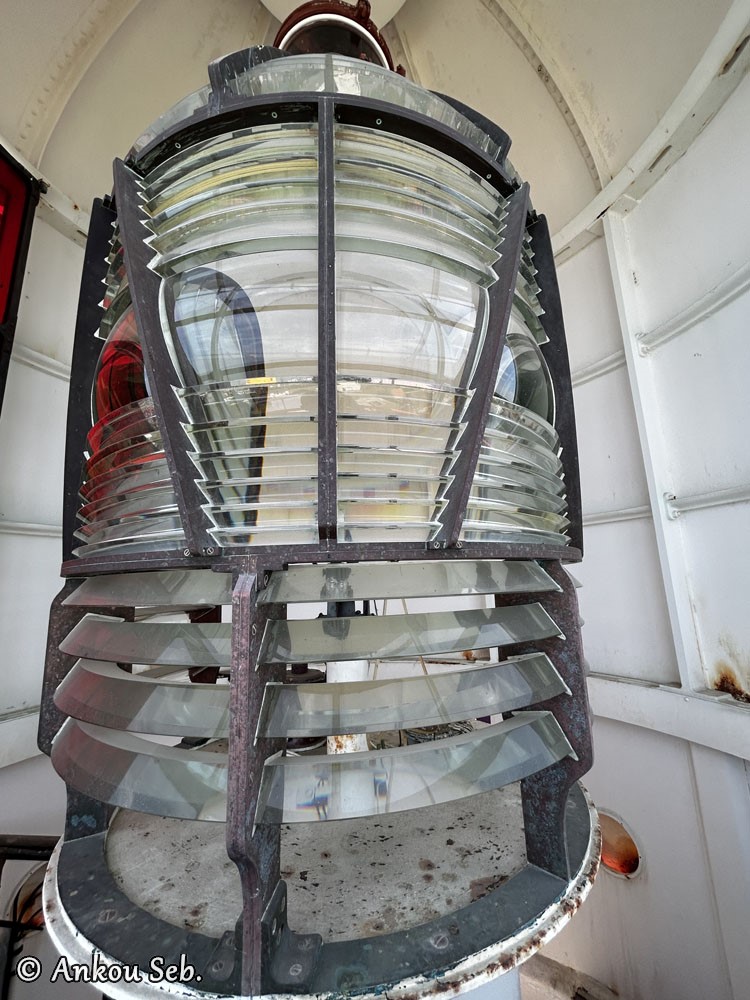

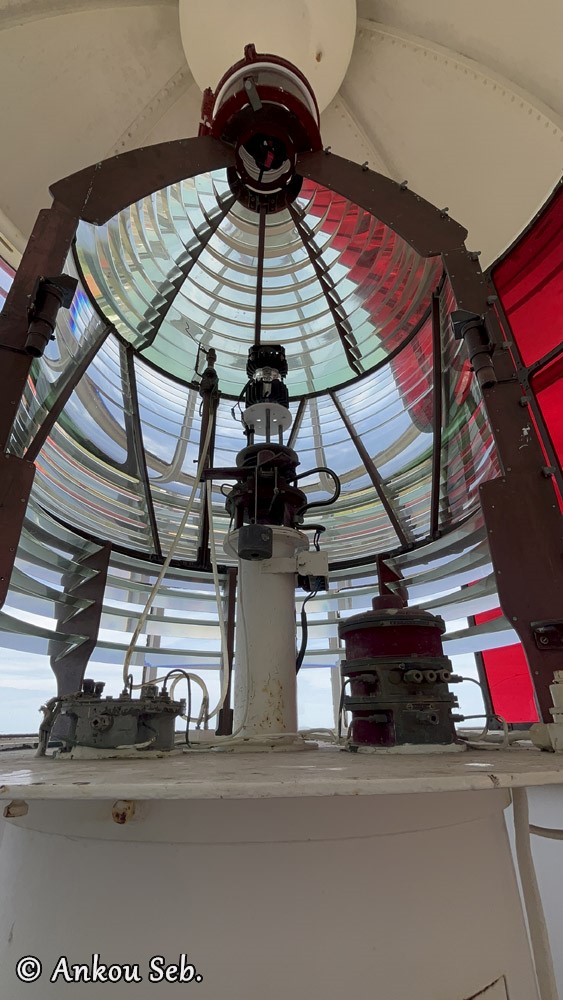

Phare de Ault - Somme.

Optique fixe d'horizon, focale 0.50m.
Portée 15 miles(W) et 11 miles (R).

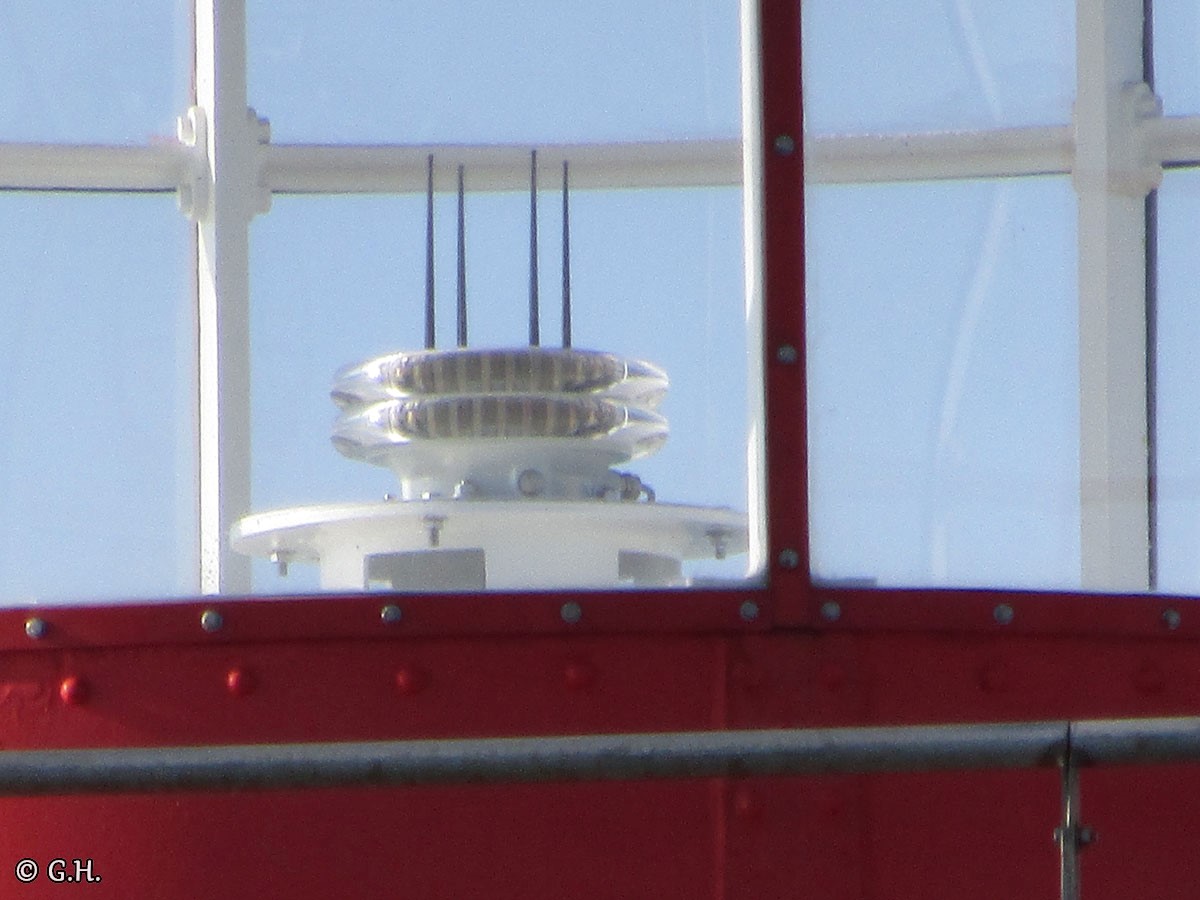

Le feu de Fécamp - Seine-Maritime.

Optique d'horizon, portée 12 milles.

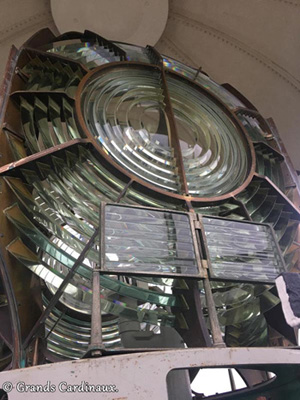

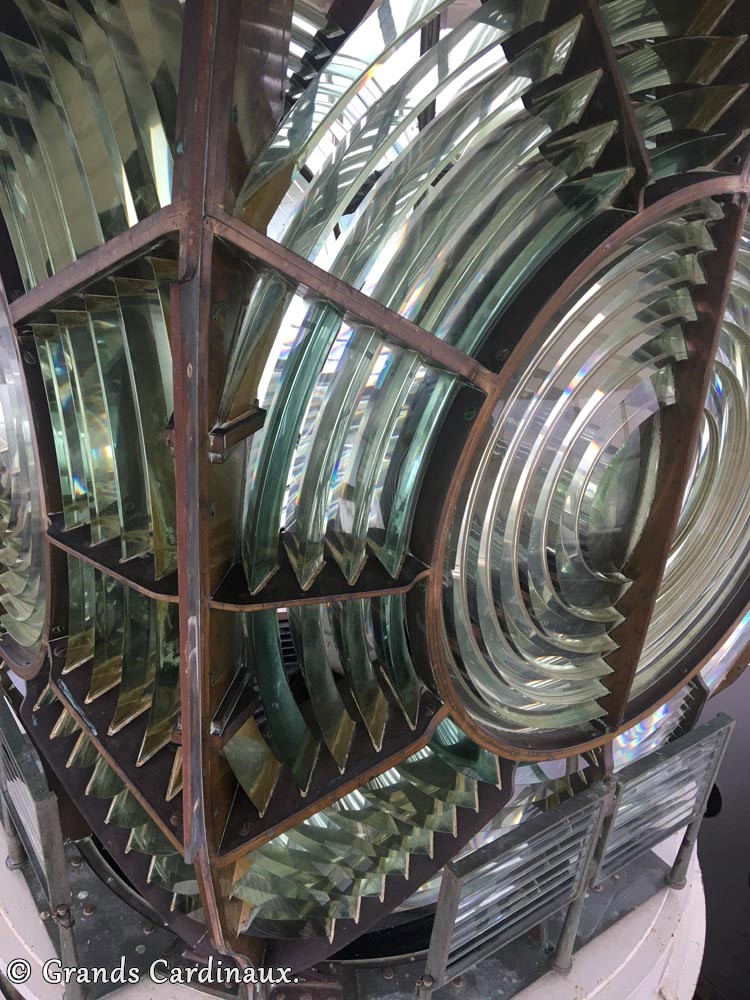

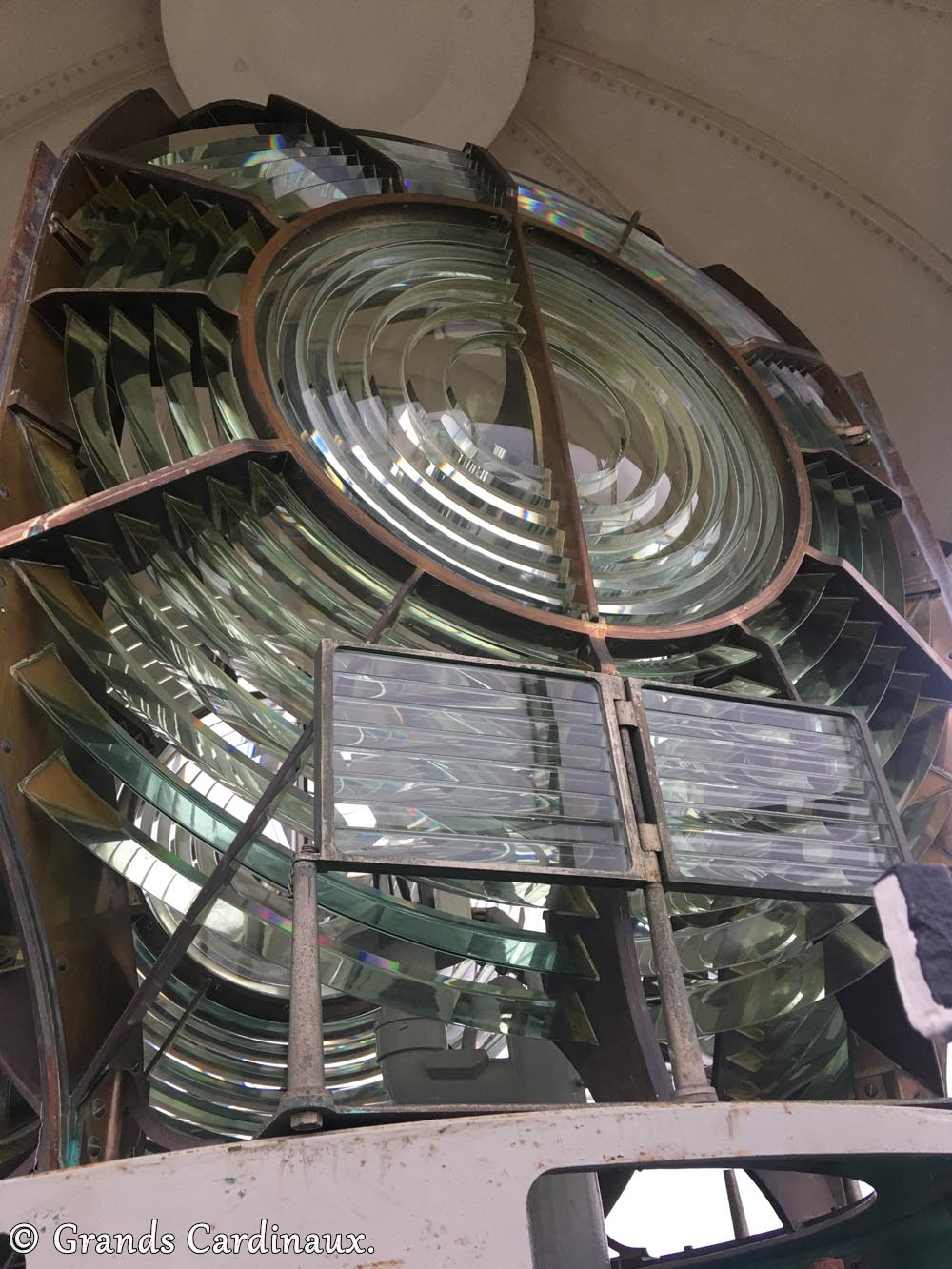

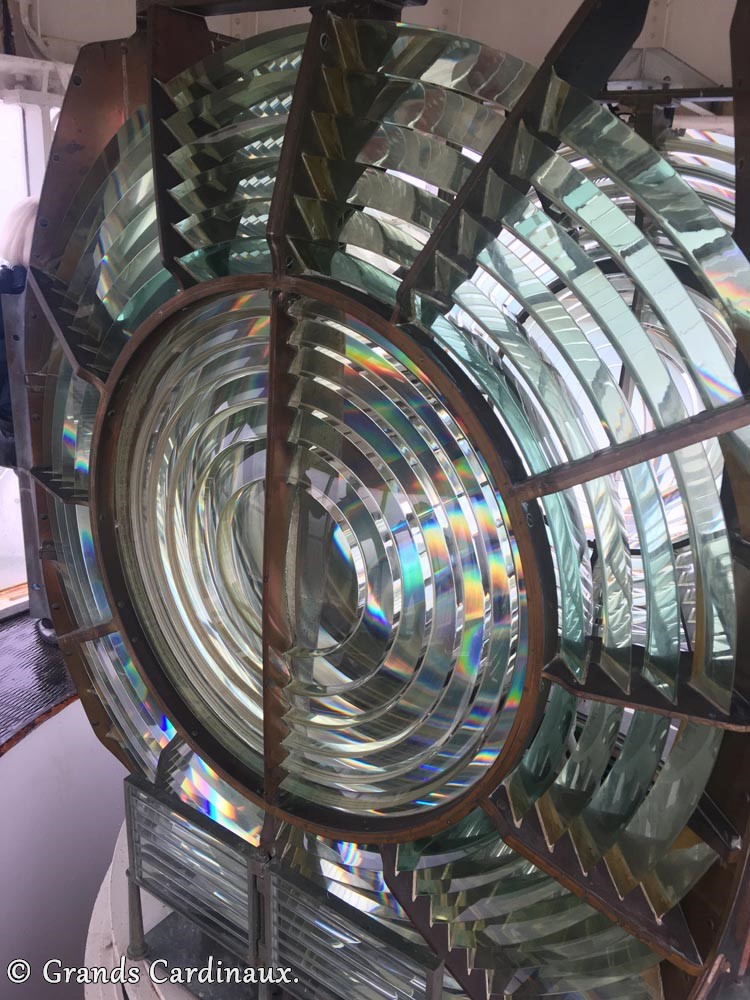

Phare d'Antifer - Seine Maritime.

Optique de 0.70 m de focale.
Portée 29 milles soit 54 km.

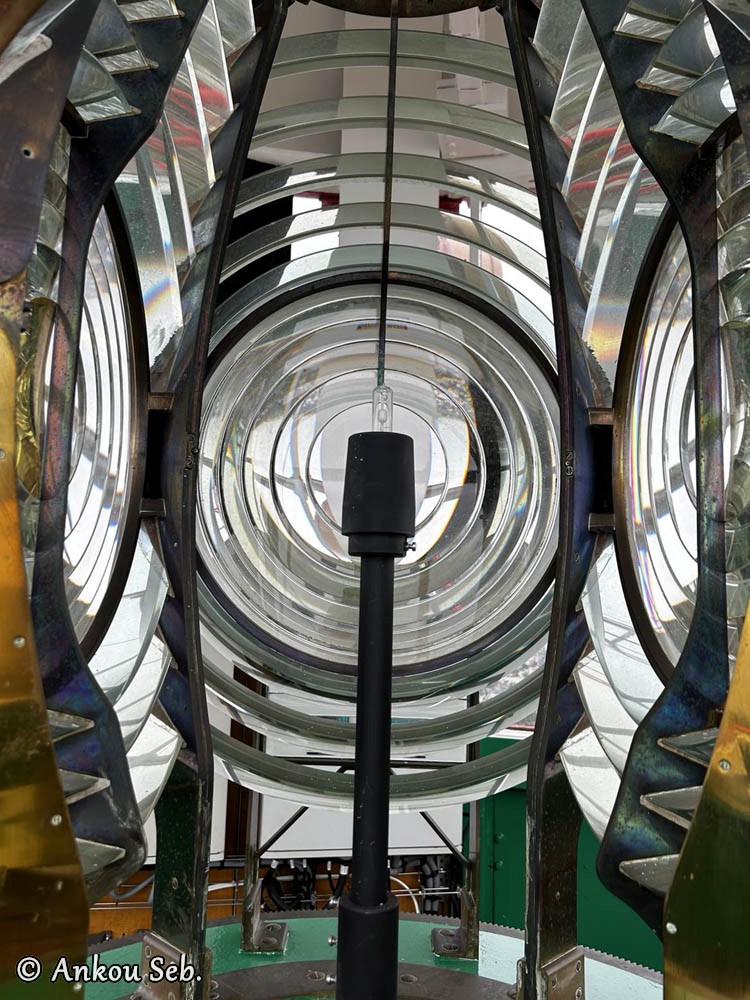

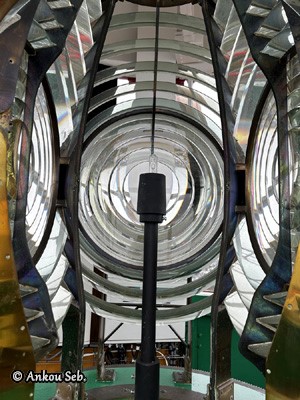

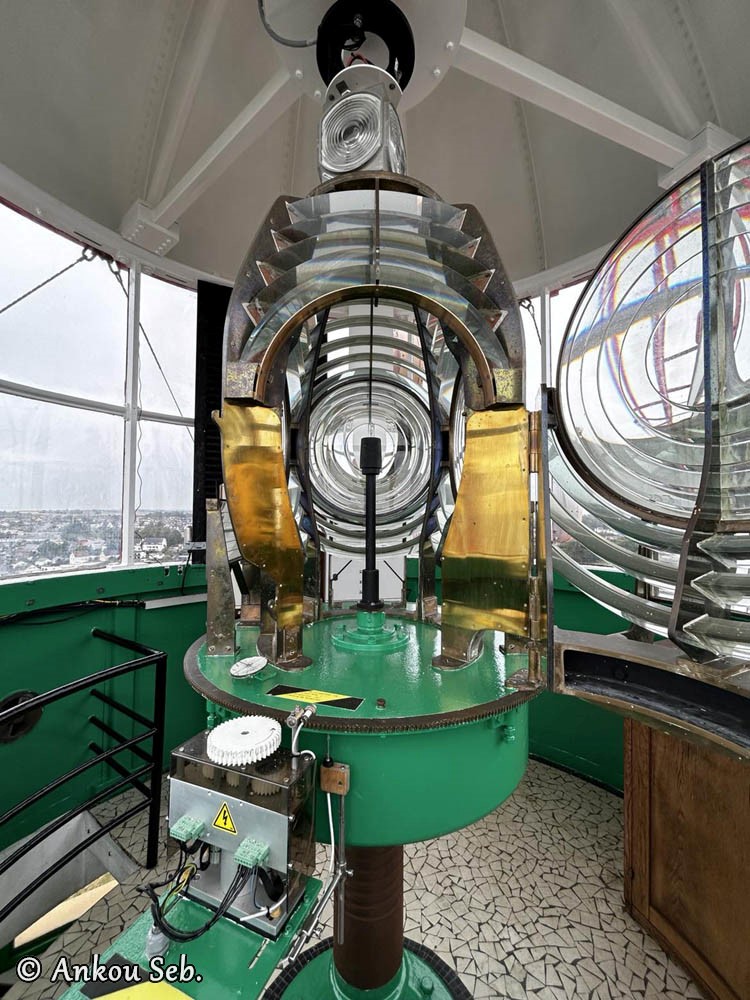

Phare de la Hève - Seine-Maritime.

Feu à éclats toutes les 5 secondes, 4 panneaux au 1/4. Focale de 0.30 m.
Portée 27 milles.

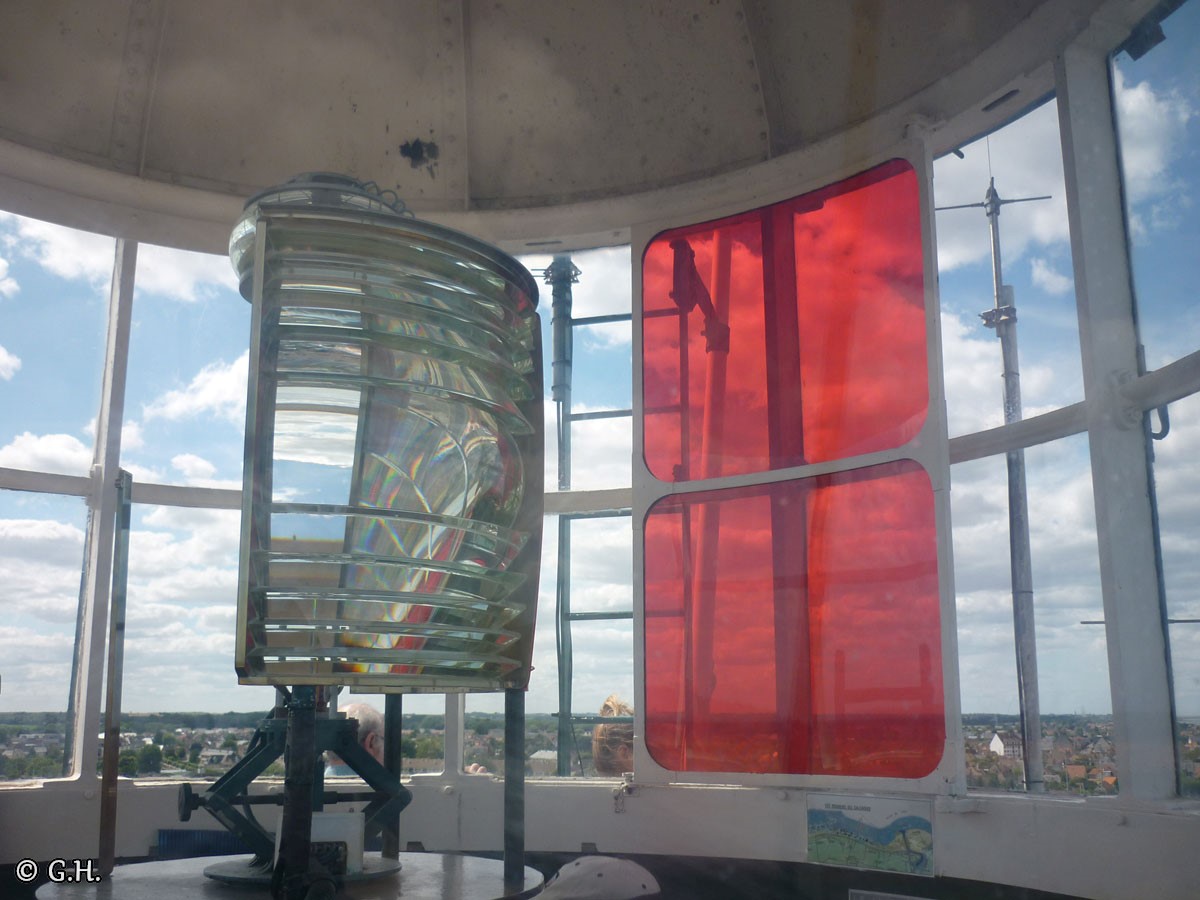

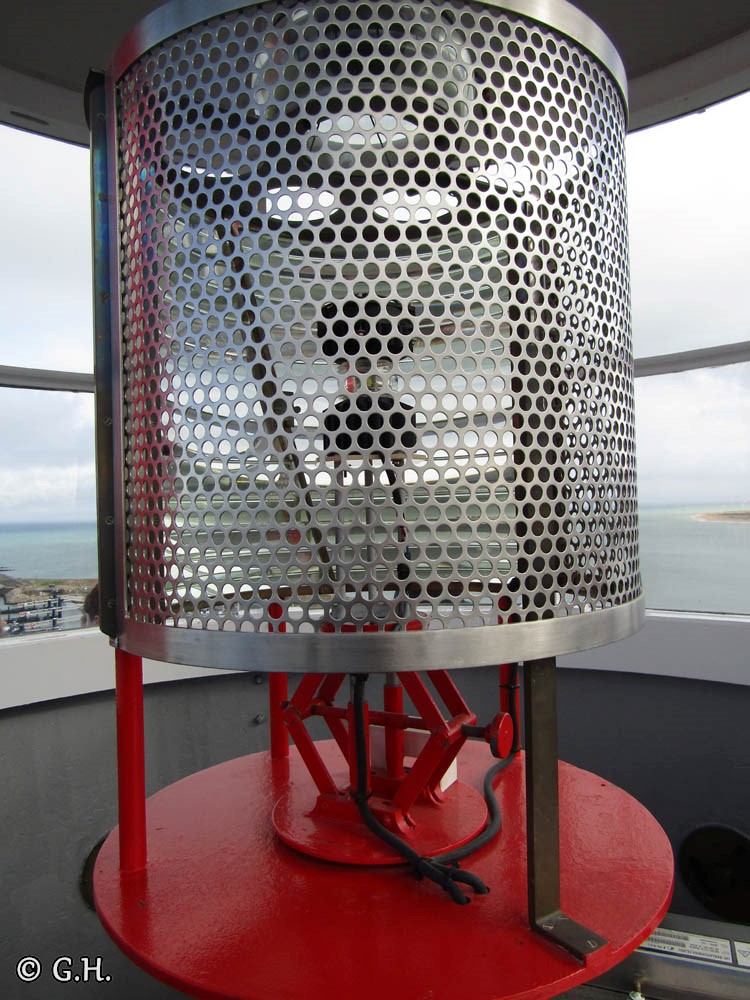

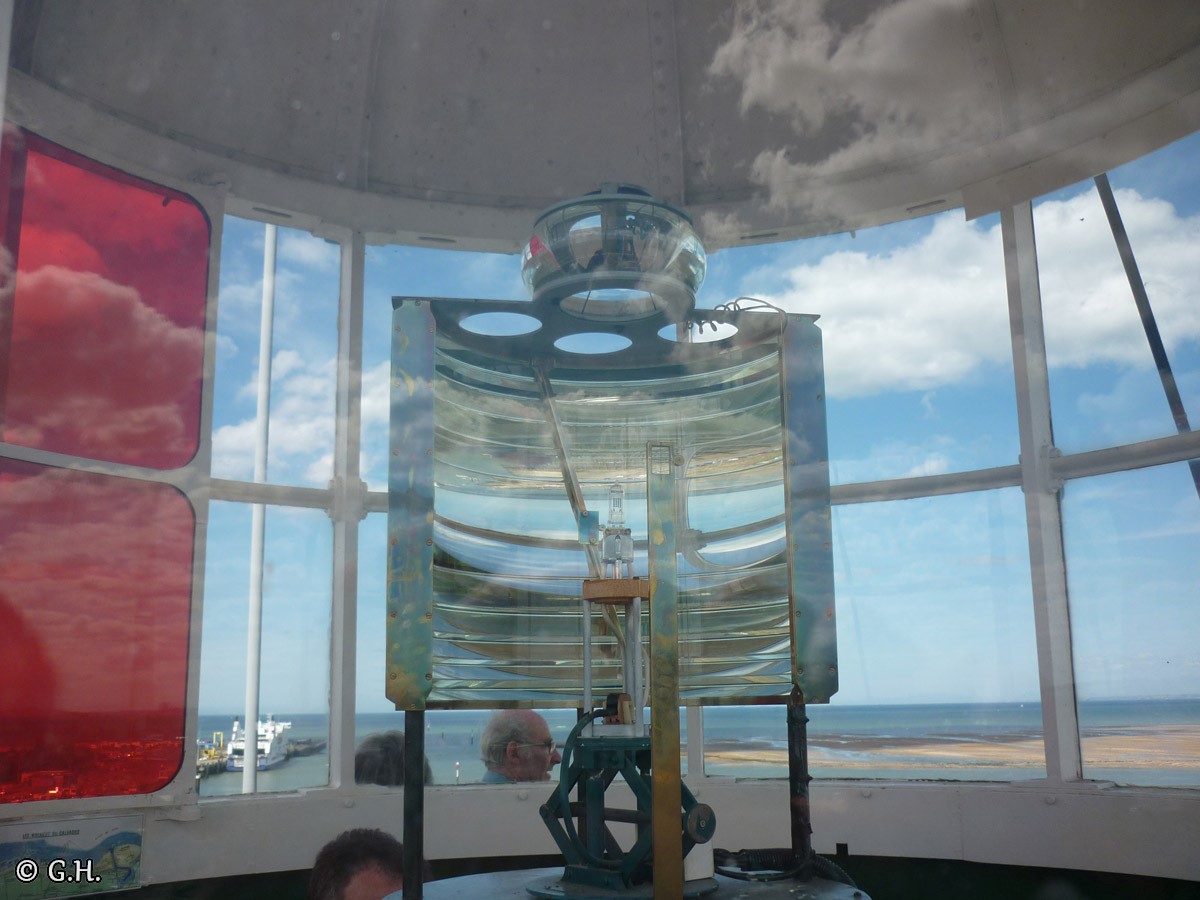

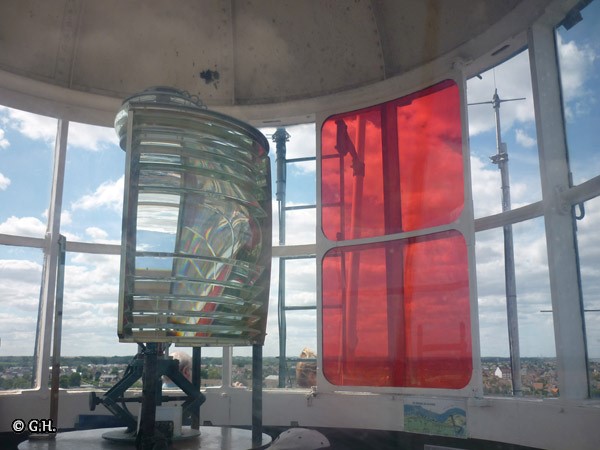

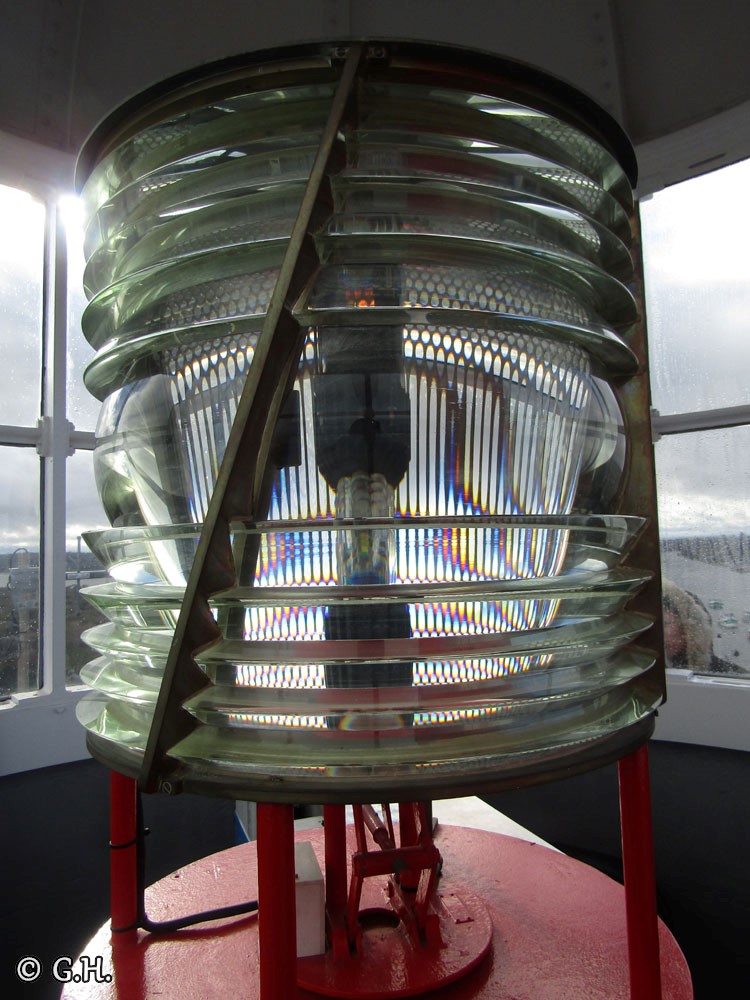

Phare d'Ouistreham - Calvados.

Demi optique d'horizon, 0.25 m de focale, secteur rouge.
Anciennement, une occultation toutes les 4 secondes. Portée, 16 milles soit environ 29 km.
Avec la Led, 3 occultations toutes les 12 s. Portée 17 milles (W) et 13 milles (R).

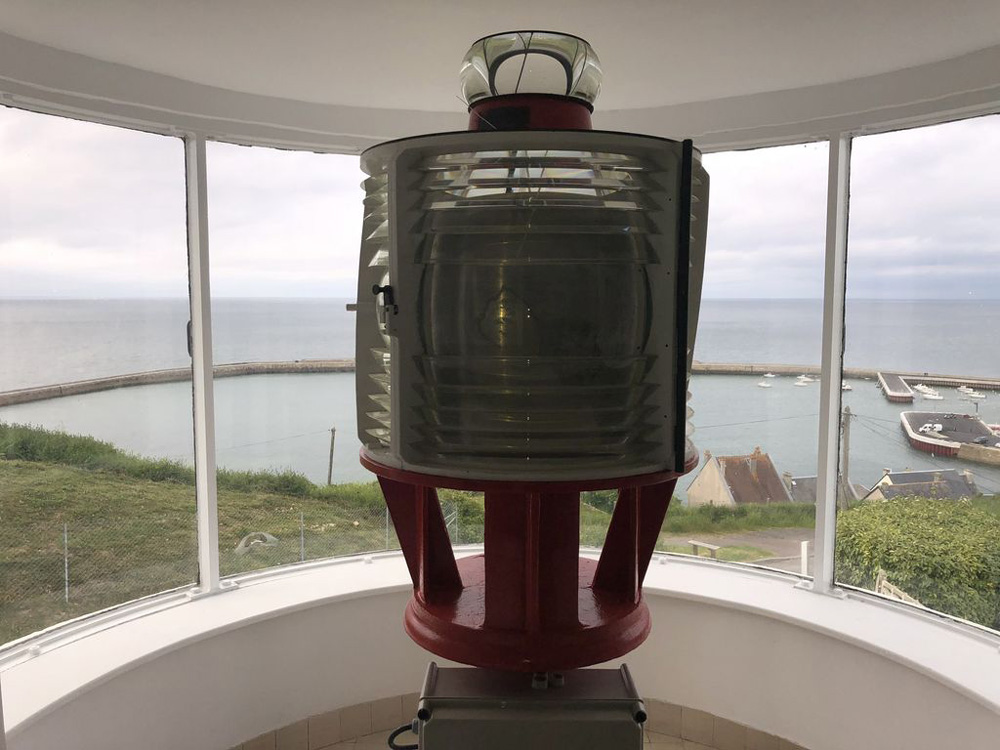

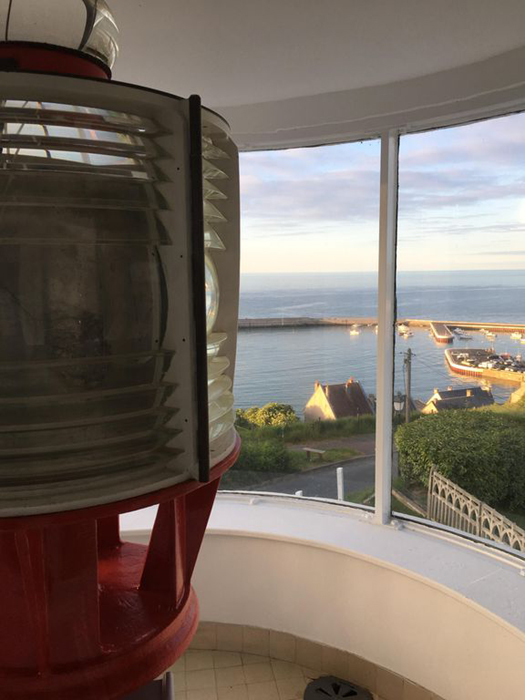

Feu de Port en Bessin - Calvados.

Feu à occultations, visibilité 11 milles.

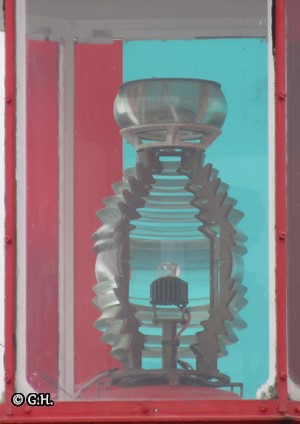

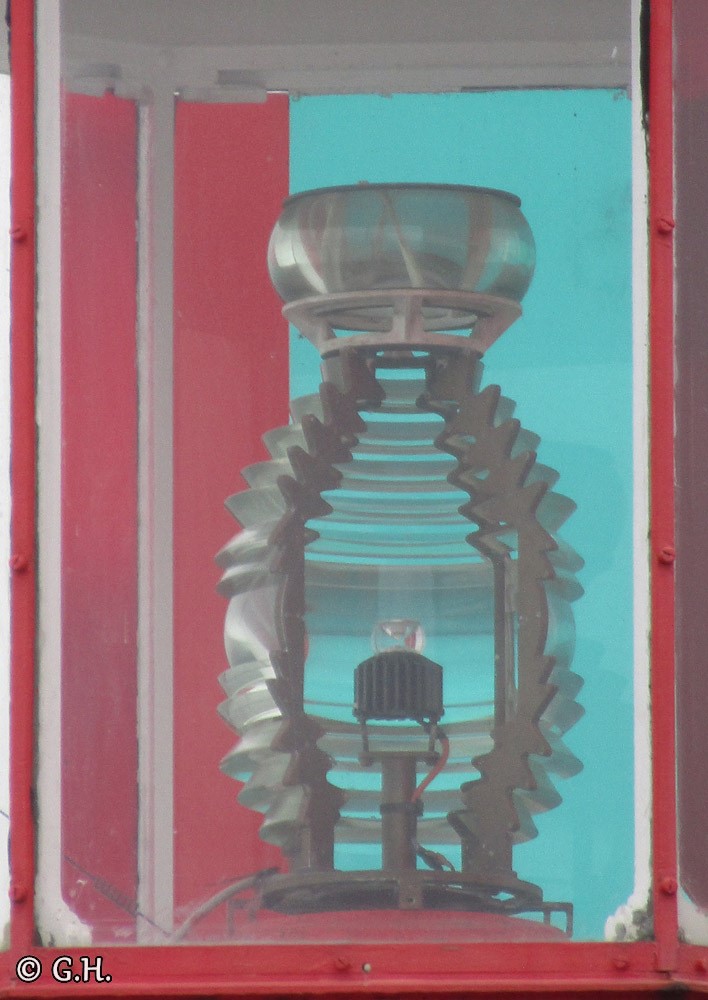

Feu de Saint Vaast La Hougue - Manche.

Optique d'horizon avec 2 occultations toutes les 6 sec.
Portée de 10 milles (W) soit 18 km.

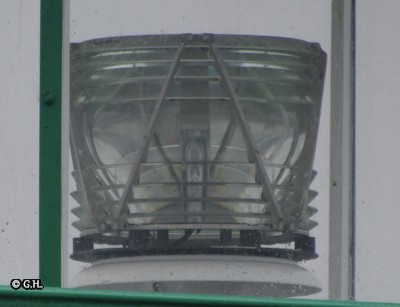

Phare de Réville - Manche.

Optique d'horizon, portée de 10 milles soit 18 km.

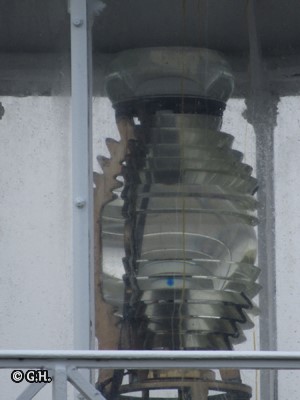

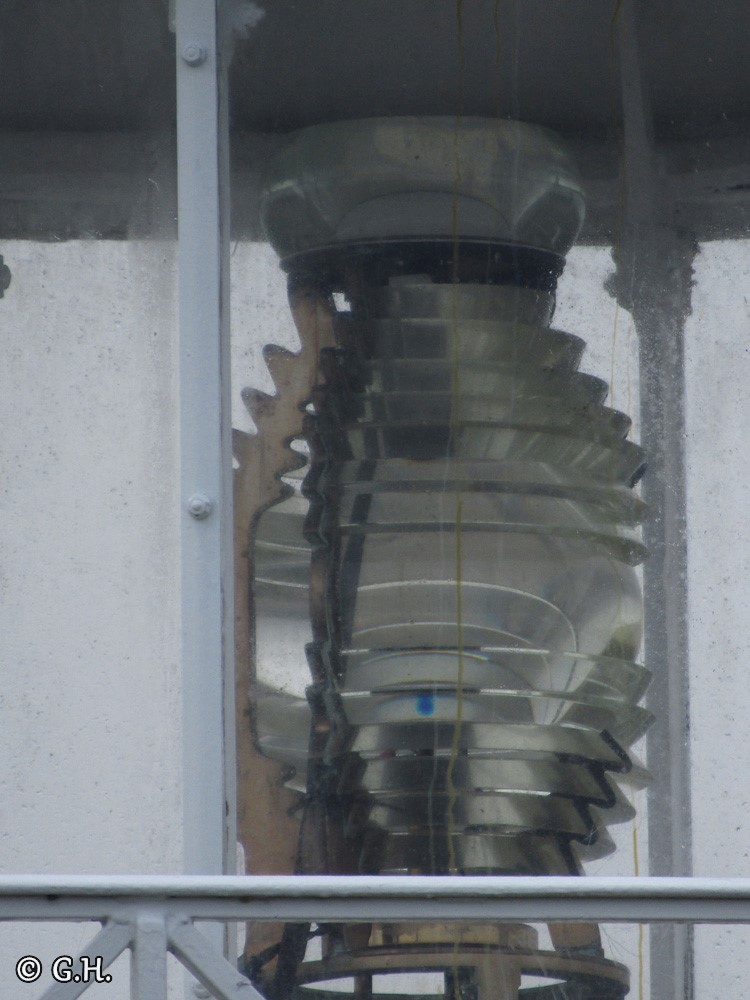

Feu antérieur de Barfleur - Manche.

Optique d'horizon avec 3 occultations toutes les 12 sec.
Portée de 10 milles soit 18 km.

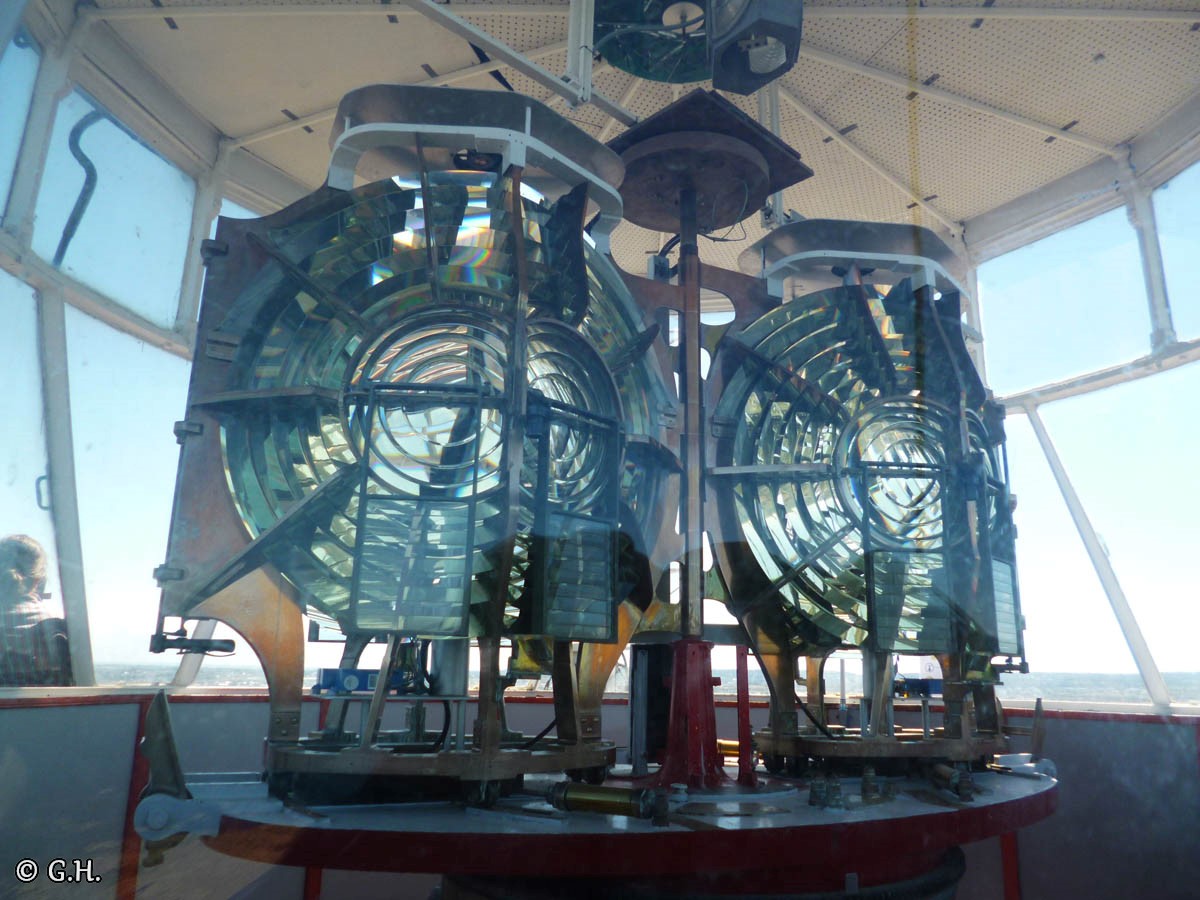

Phare de Gatteville - Manche.

Optique double de 0.30 m de focale, 2 éclats toutes les 10 sec.
Portée de 29 milles soit 54 km.

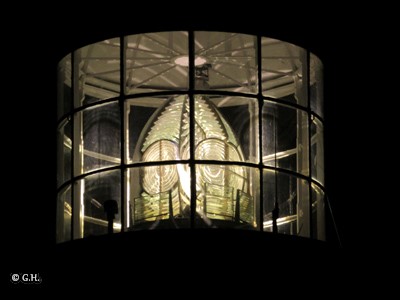

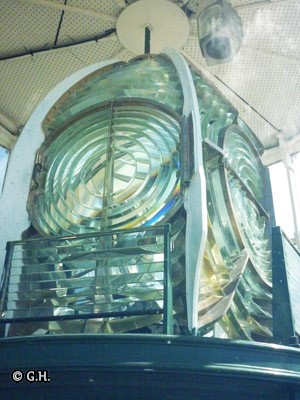

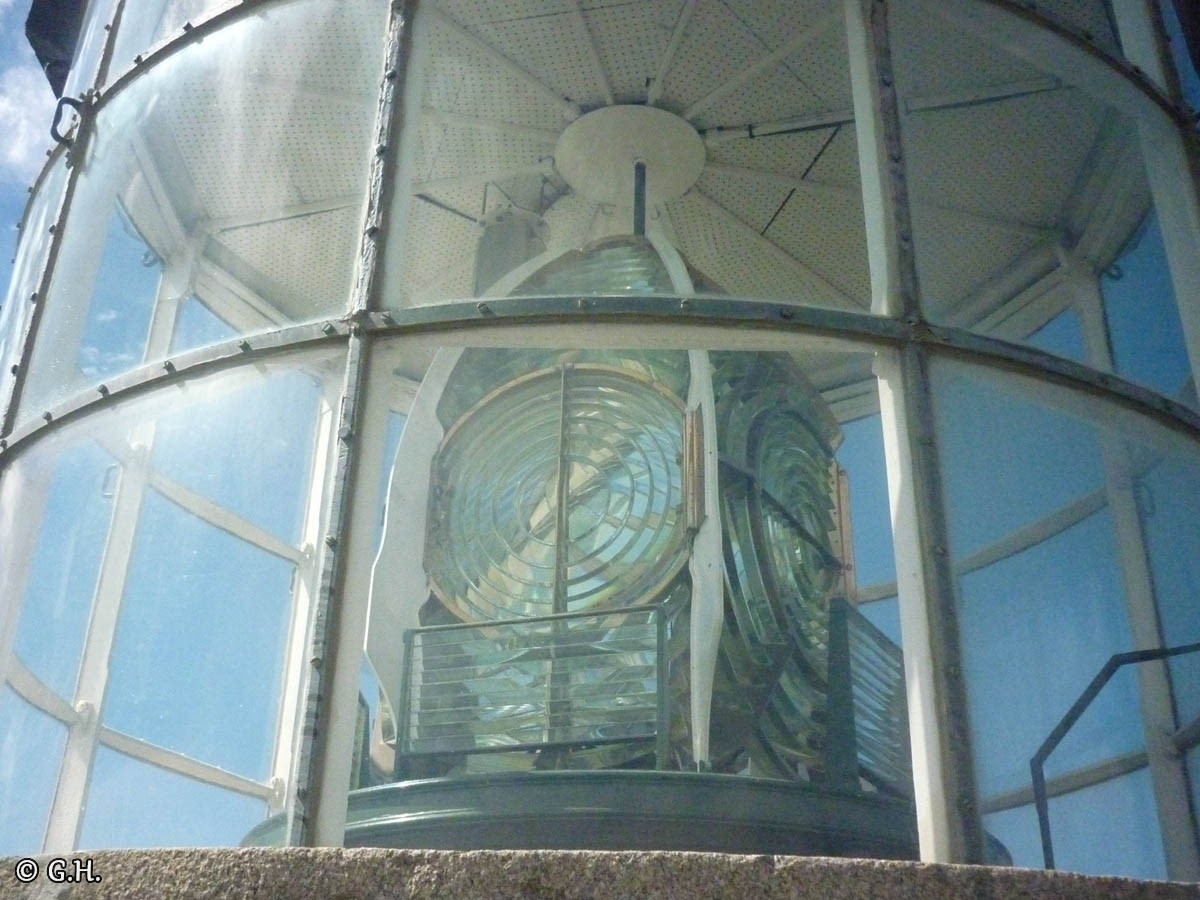

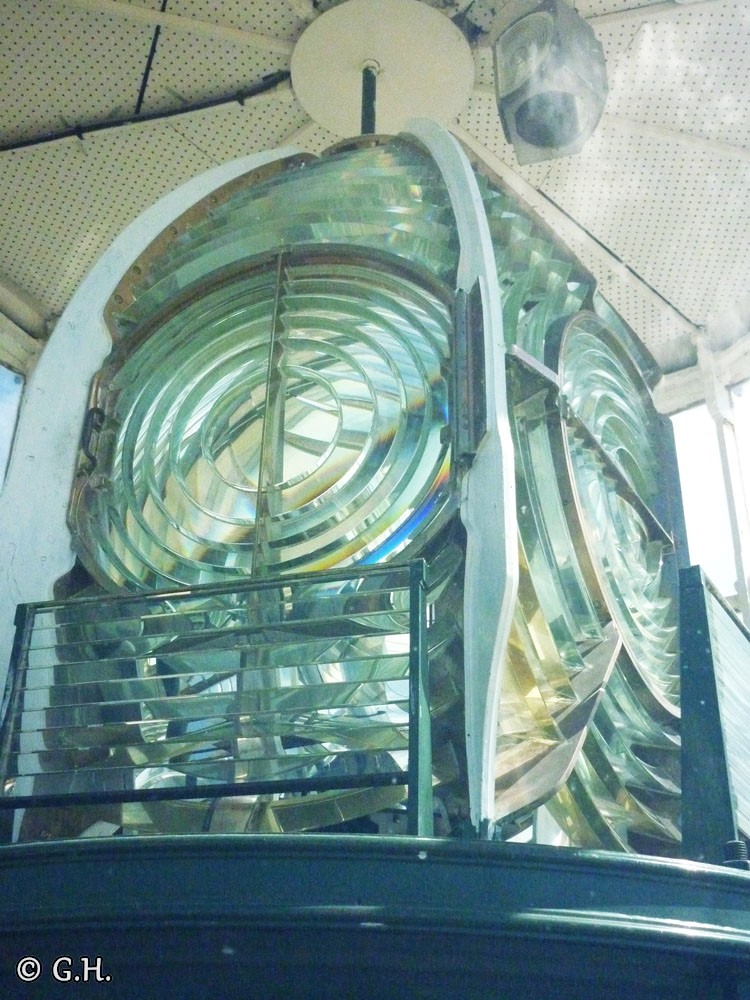

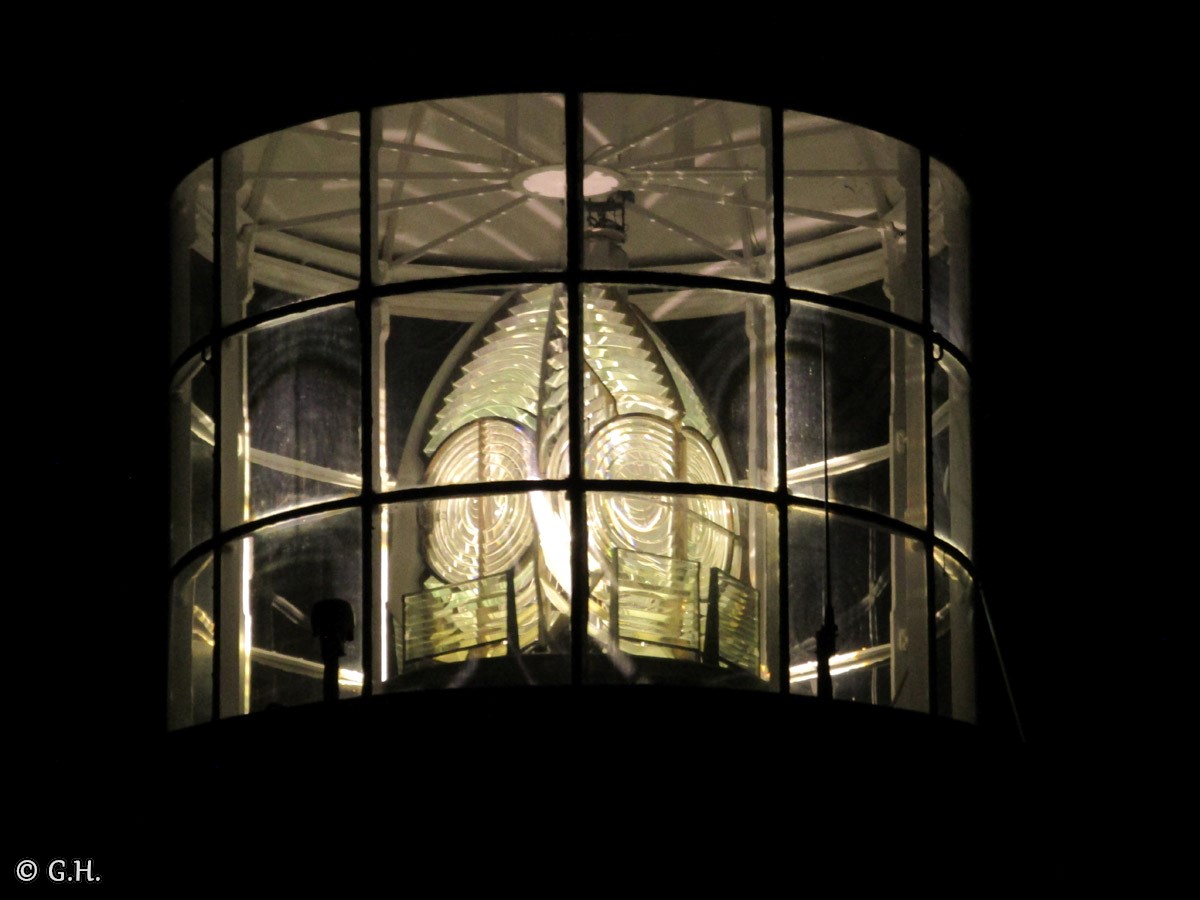

Phare de Carteret - Manche.

Optique de 0,50 m de focale. Deux éclats toutes les 15 secondes.
Portée de 26 milles soit 48 km.

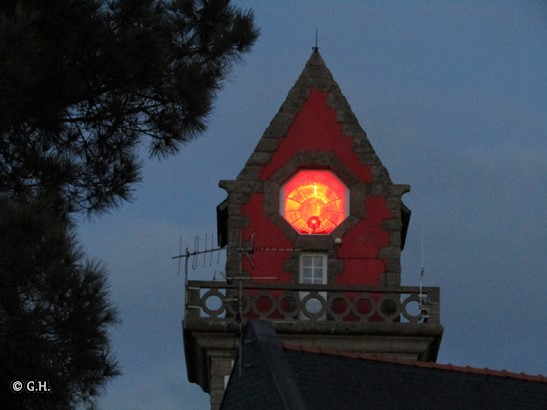

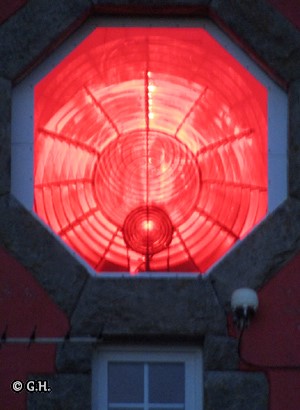

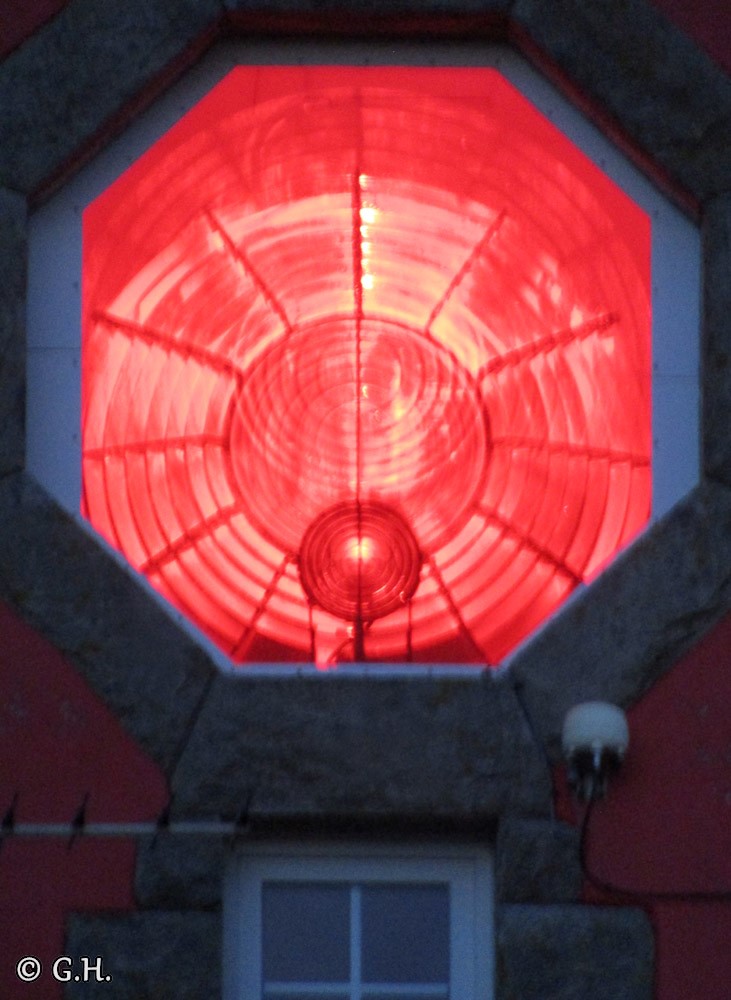

Phare de Rochebonne.

Feu fixe directionnel de 0,50 m de focale. Alignement avec le phare du Grand Jardin.
Portée de 24 milles.

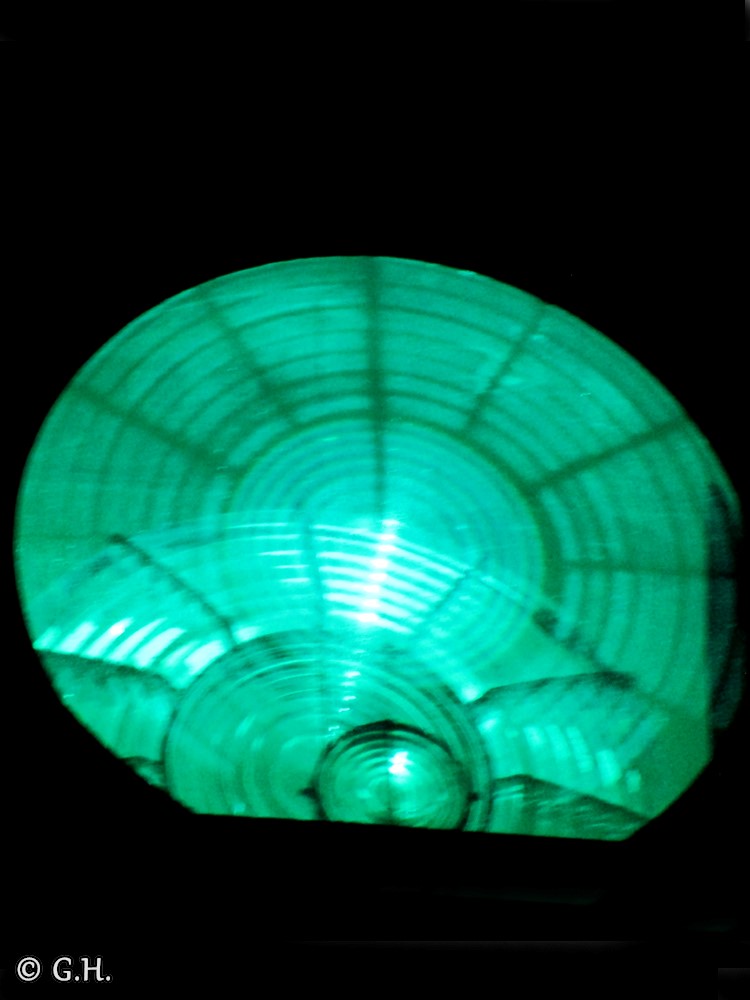

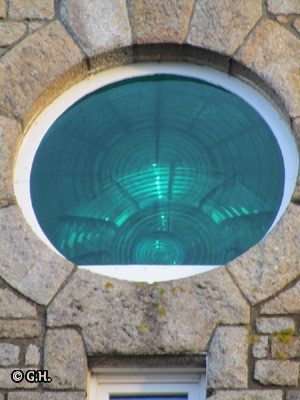

Phare de La Balue.

Optique directionnel de 0,50 m de focale. Alignement avec le phare du Bas Sablon.
Portée de 8 milles.

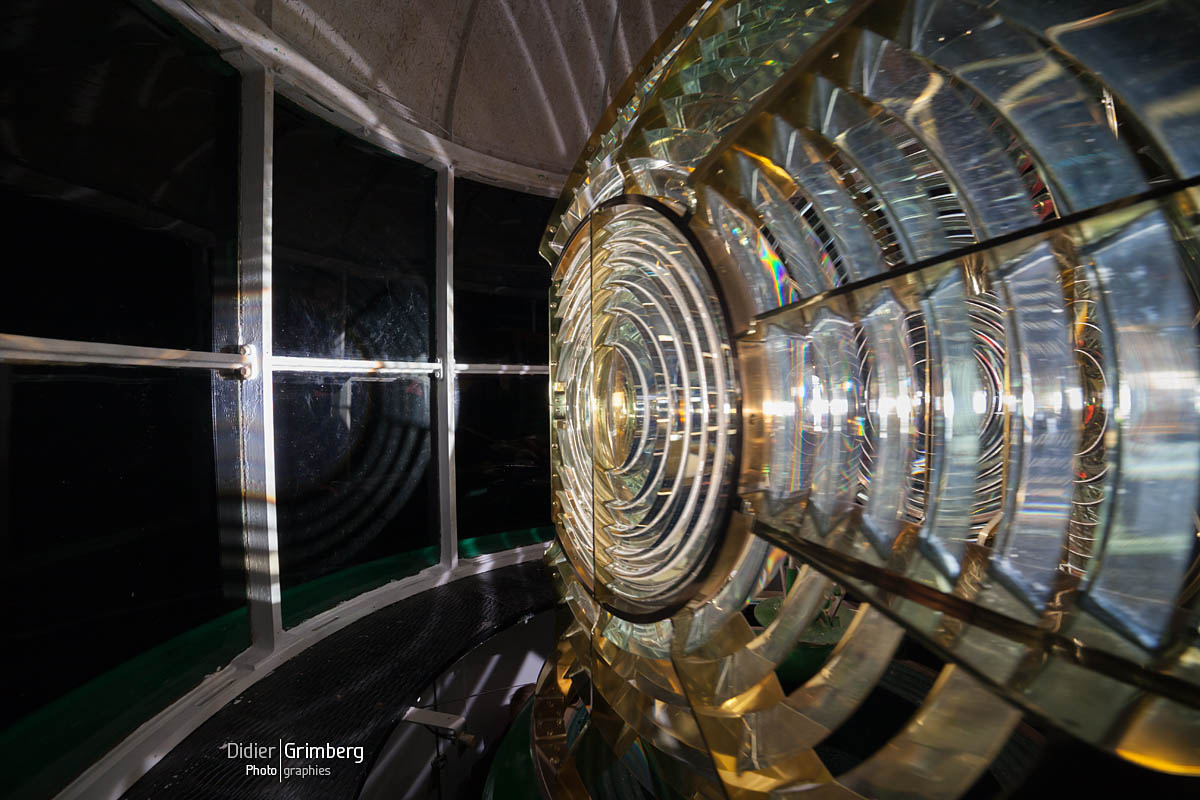

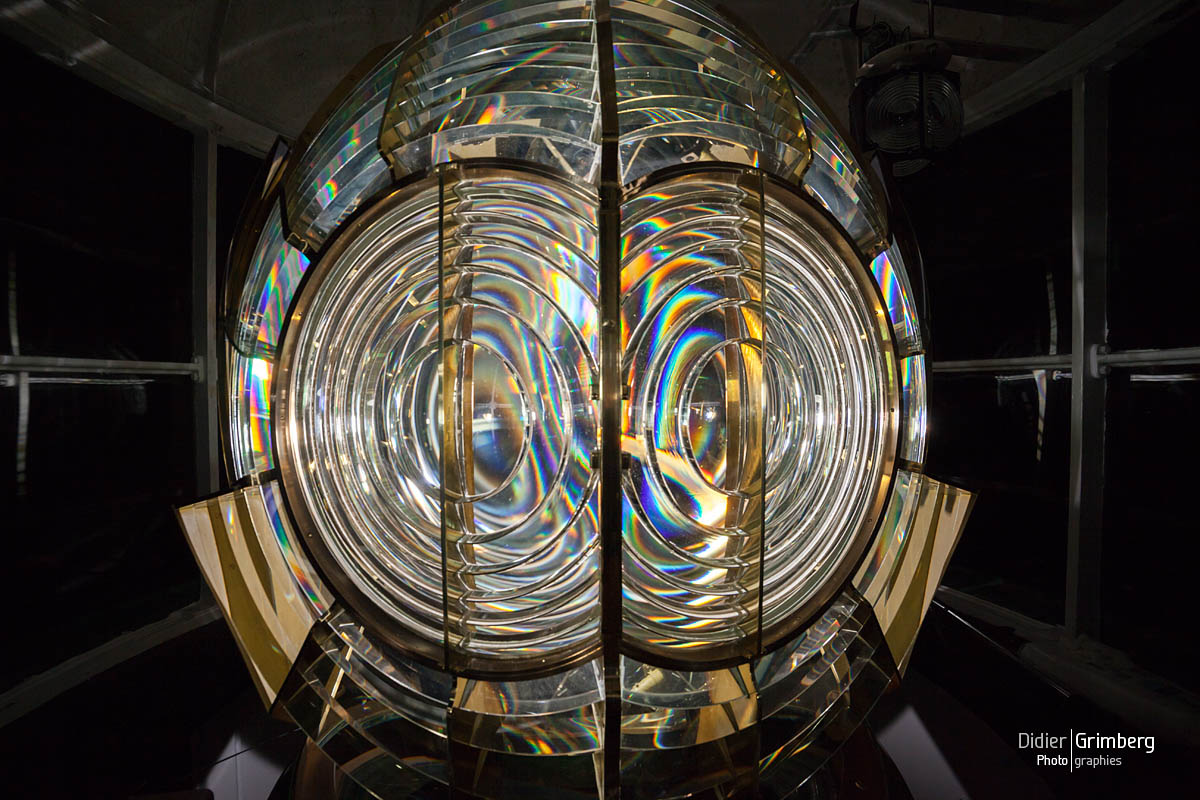

Phare du Cap Fréhel - Côtes d'Armor.

Optique de 0,50 m de focale sur bain de mercure. Deux éclats toutes les 10 secondes.
Portée de 24 milles soit 44 km.

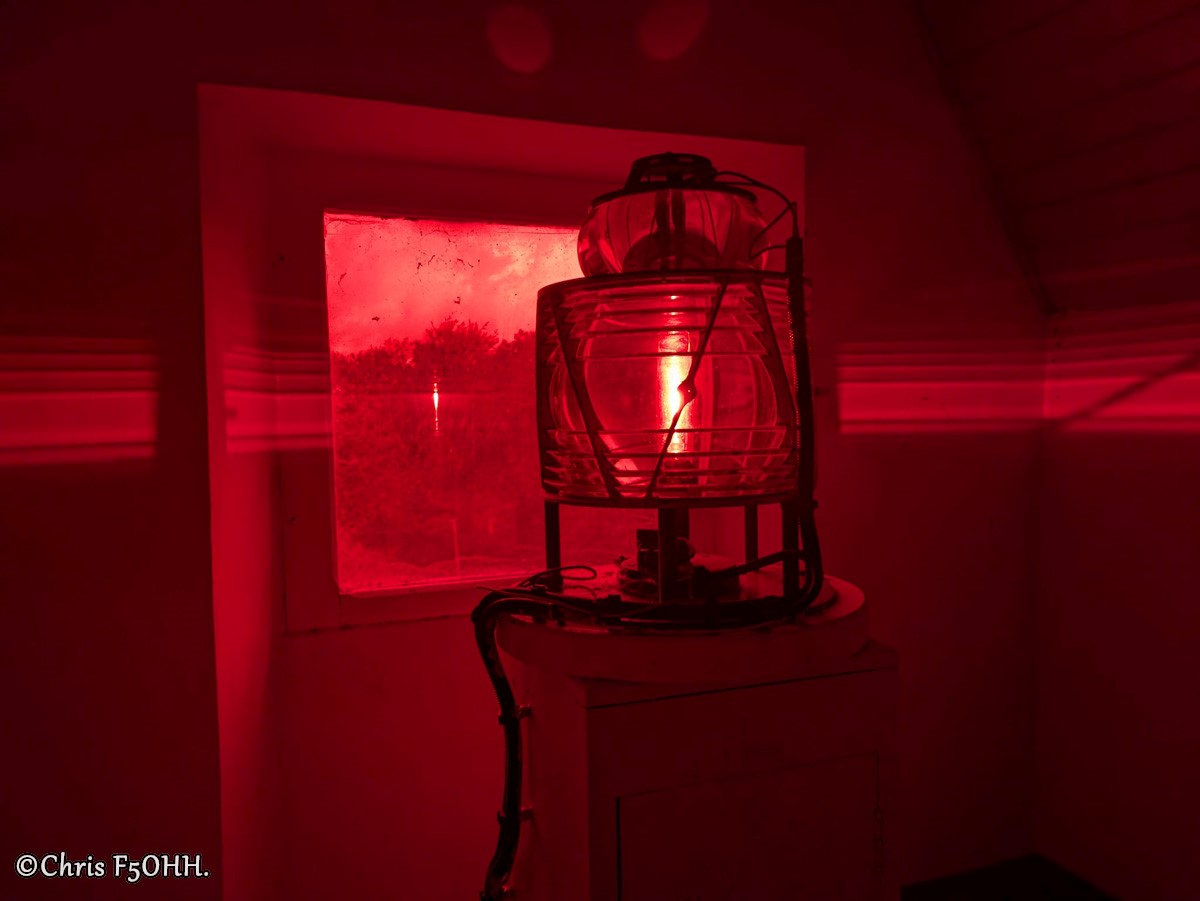

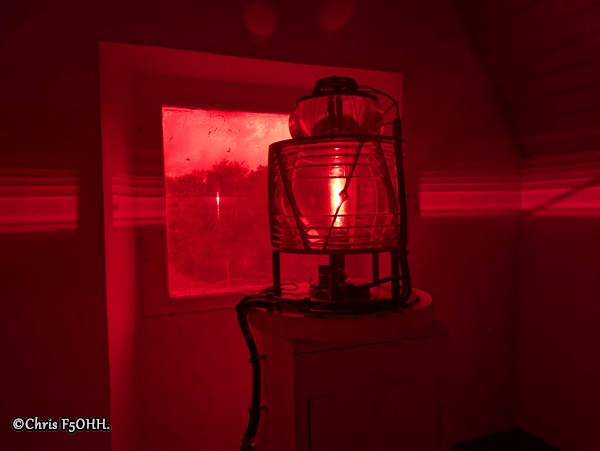

Coat Mer Amont - Côtes d'Armor.

Feu fixe rouge.
Portée 7 milles.

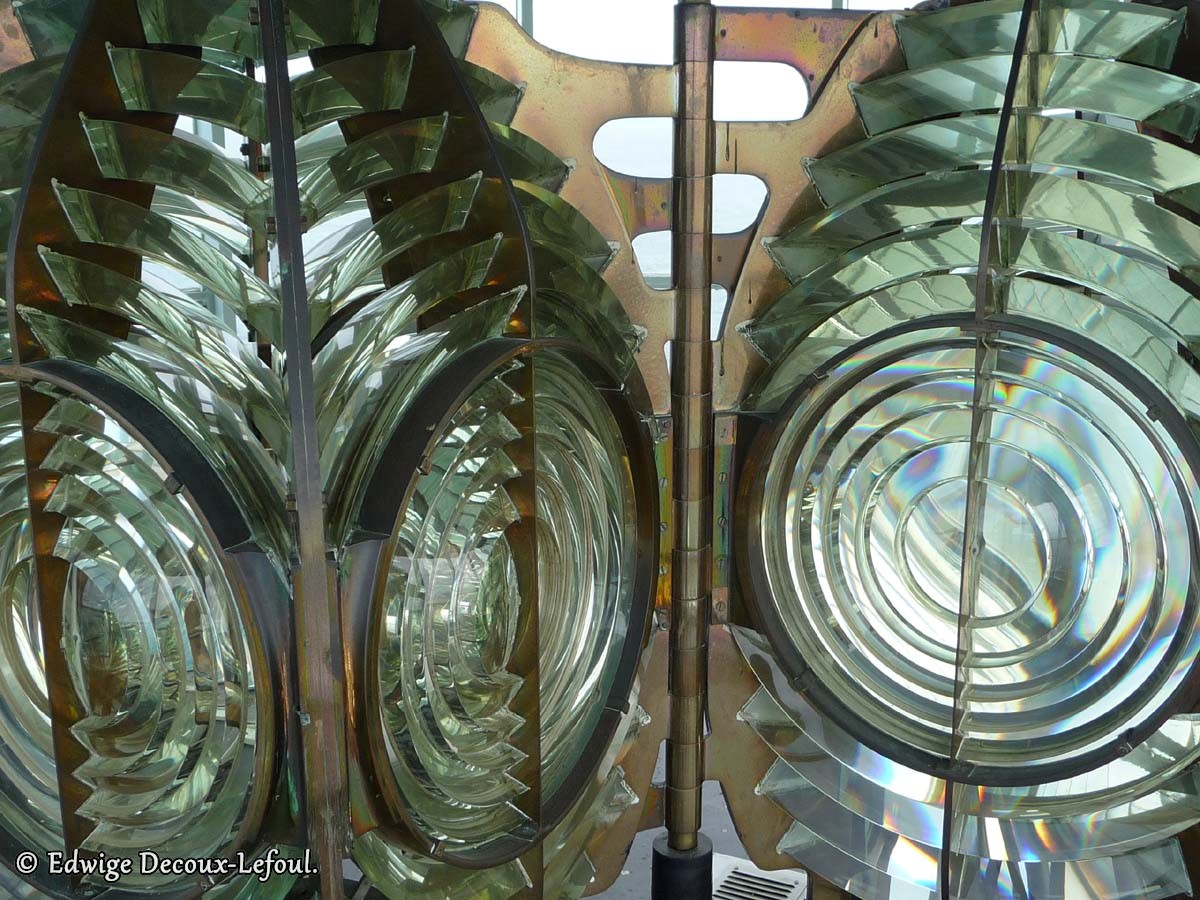

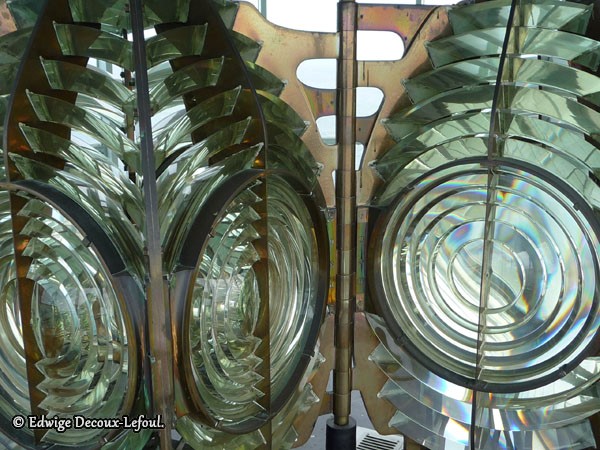

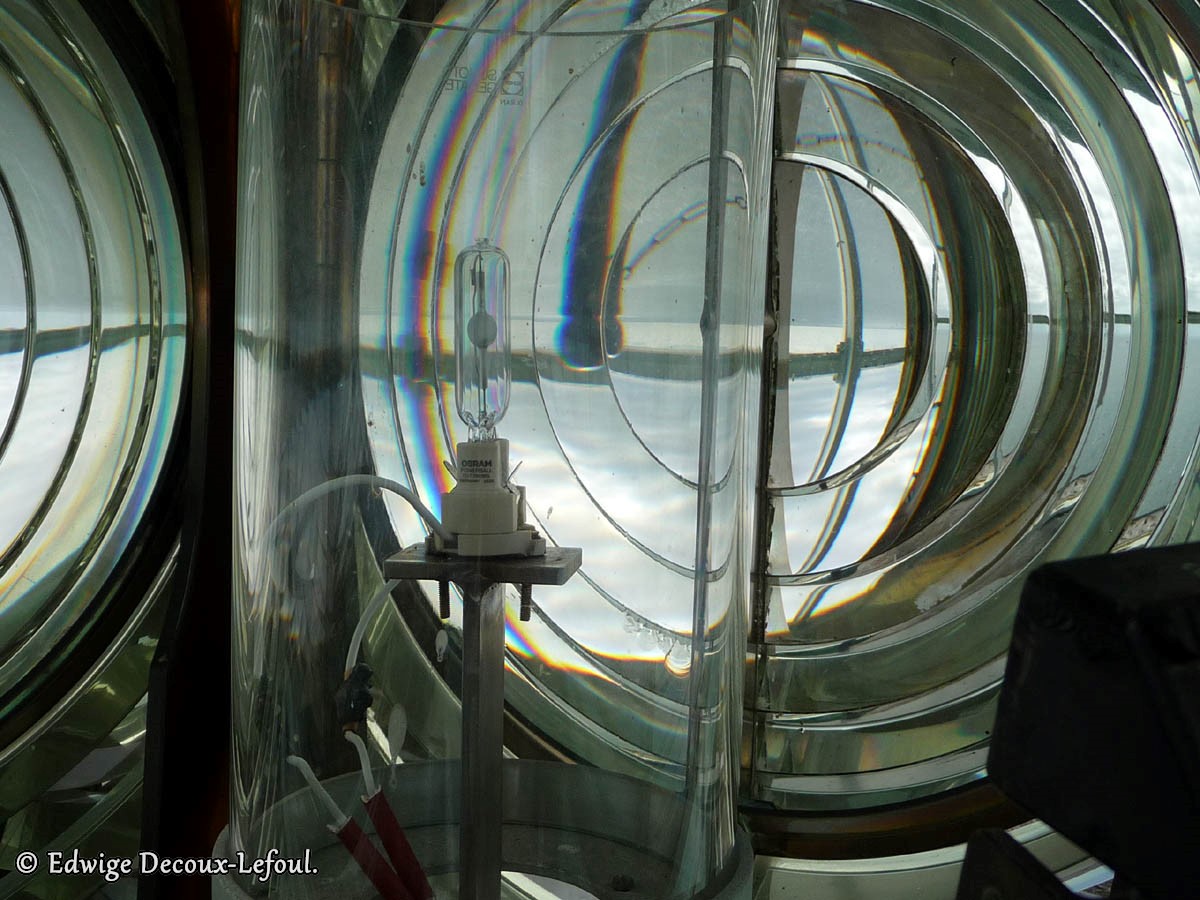

Phare des Roches-Douvres - Côtes d'Armor.

Double optique composée de 4 panneaux de 0,30 m de focale.
Un éclats toute les 5 secondes. Portée de 24 milles soit 44 km.

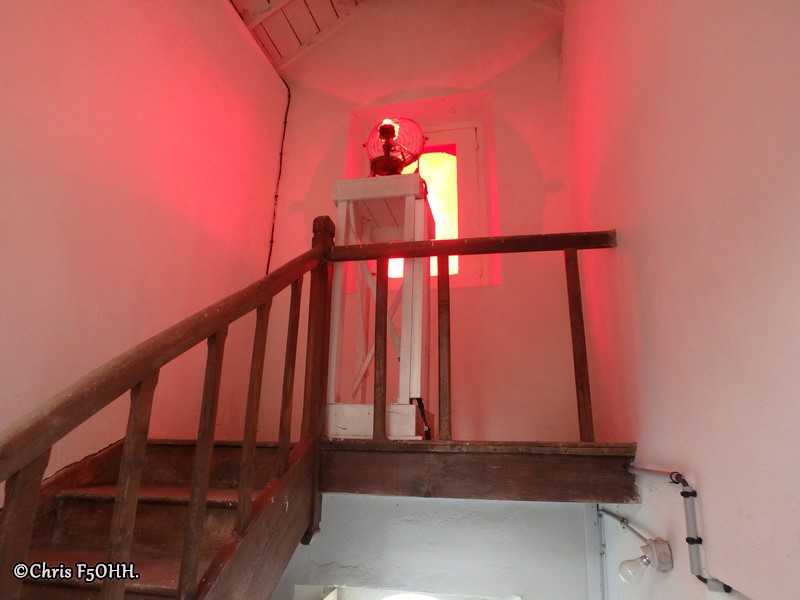

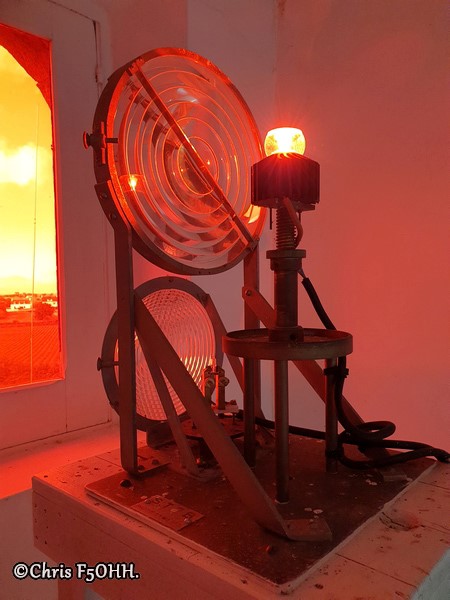

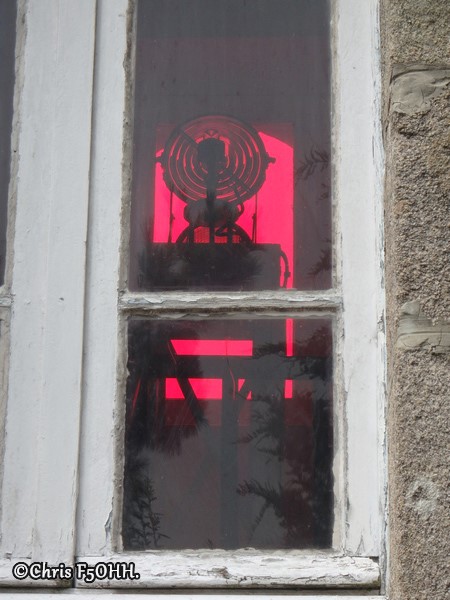

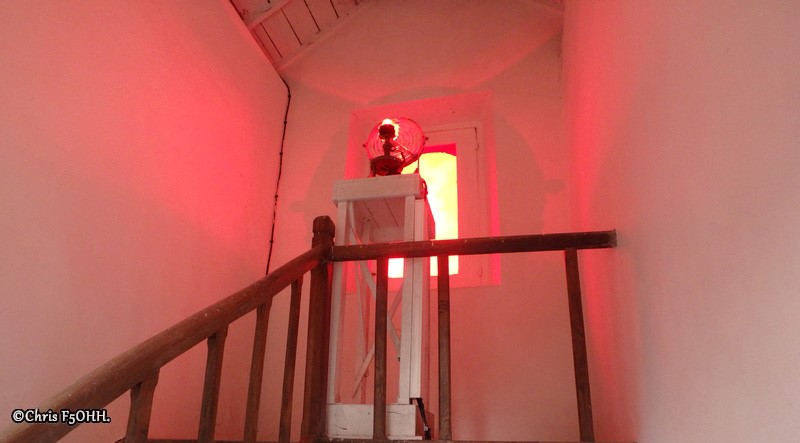

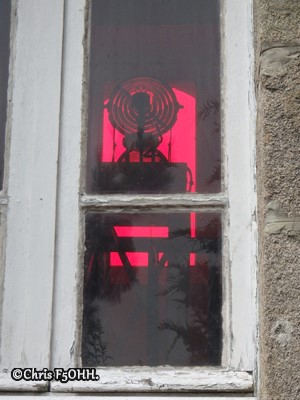

Feu de Saint Antoine - Côtes d'Armor.

Ce feu était en alignement avec le feu de Port la Chaine. Depuis le 30 novembre 2021, le feu est désactivé.

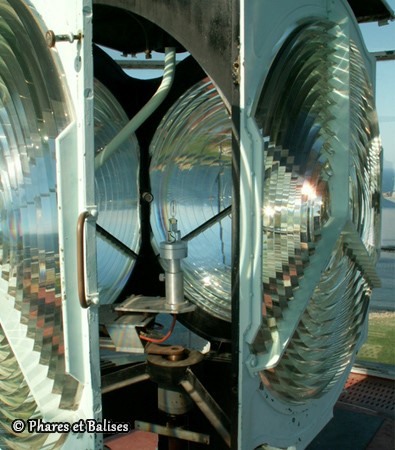

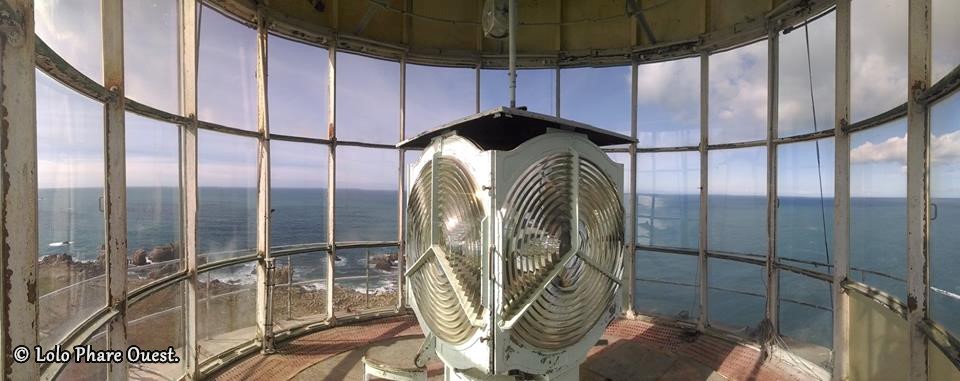

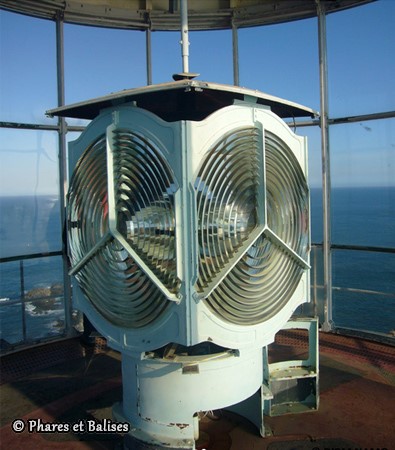

Phare de l'île Vierge - Finistère.

Optique composée de 4 panneaux de 0,50 m de focale.
Un éclats toute les 5 secondes. Portée de 27 milles soit 50 km.

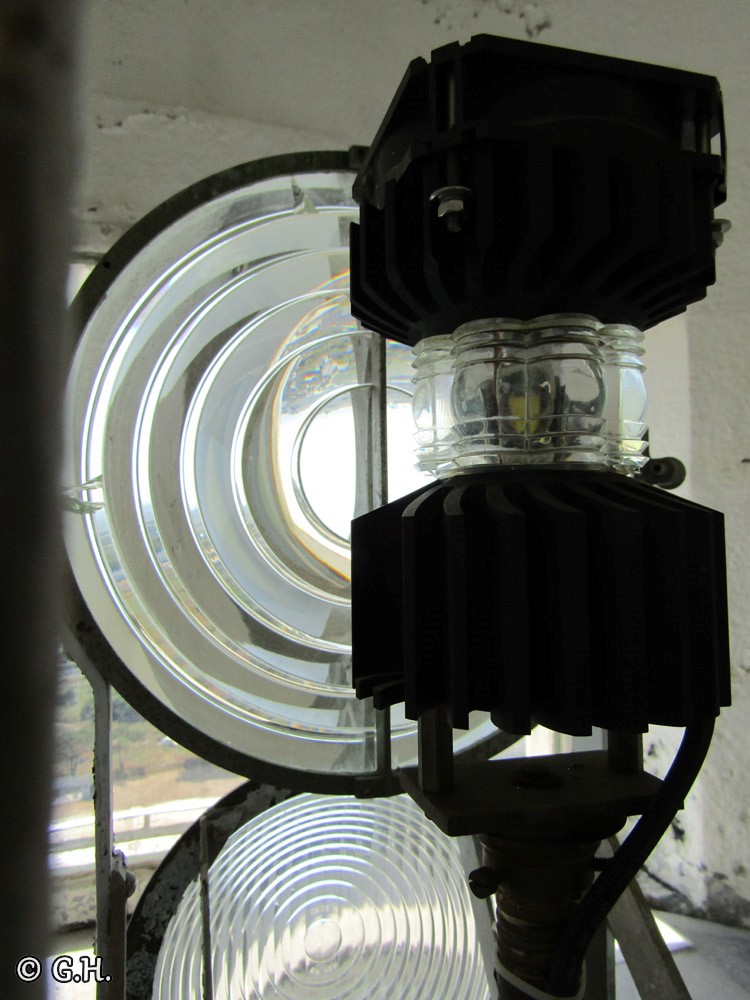

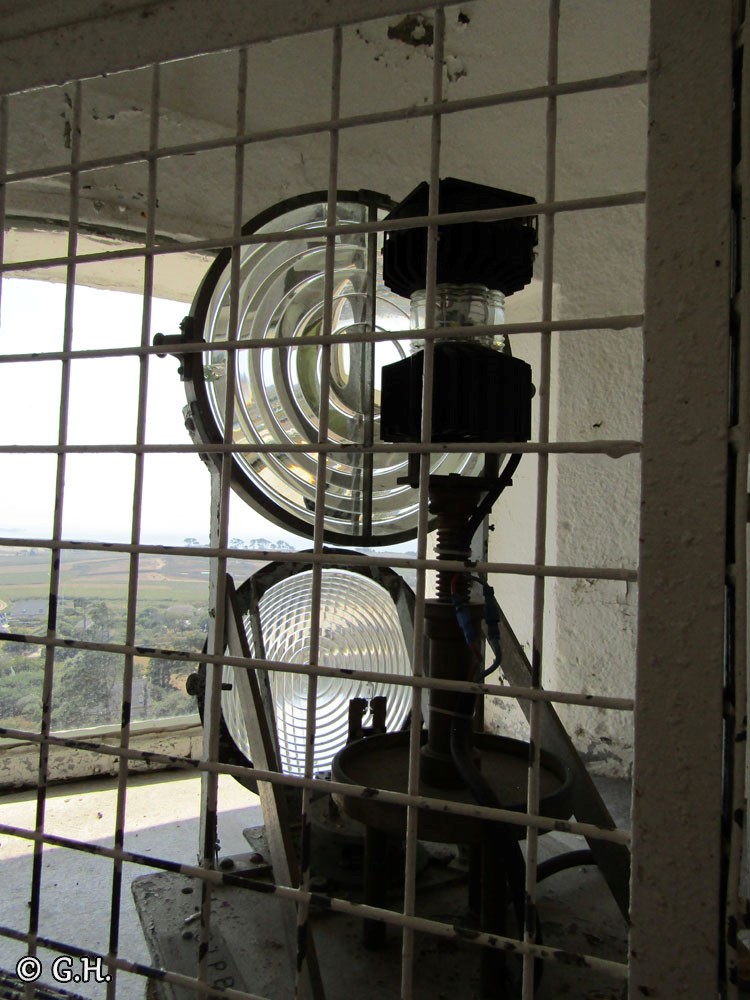

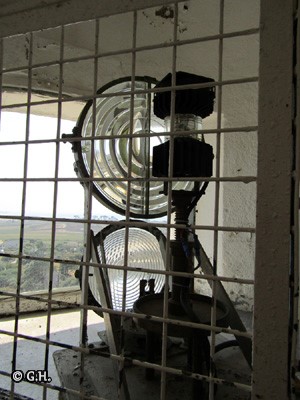

Phare de Trézien - Finistère.

Feux directionnels blancs, focale de 0,15 m. Eclairage par Led.
Portée de 22 milles soit 40 km.

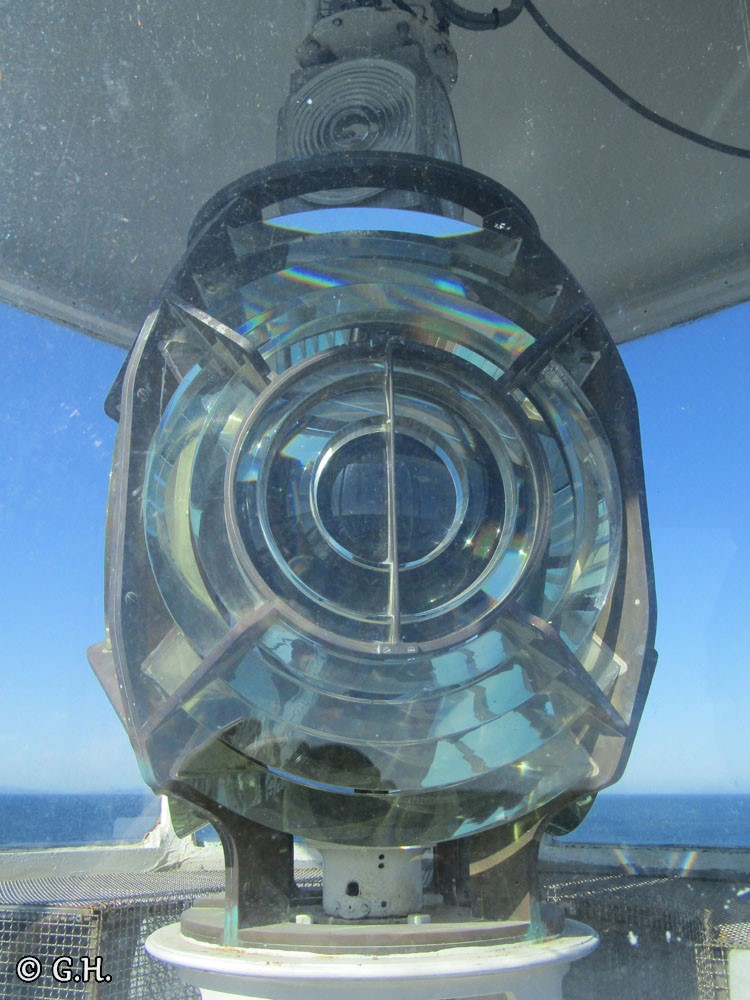

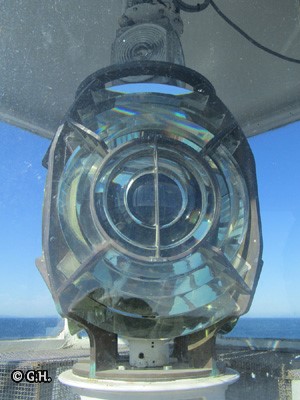

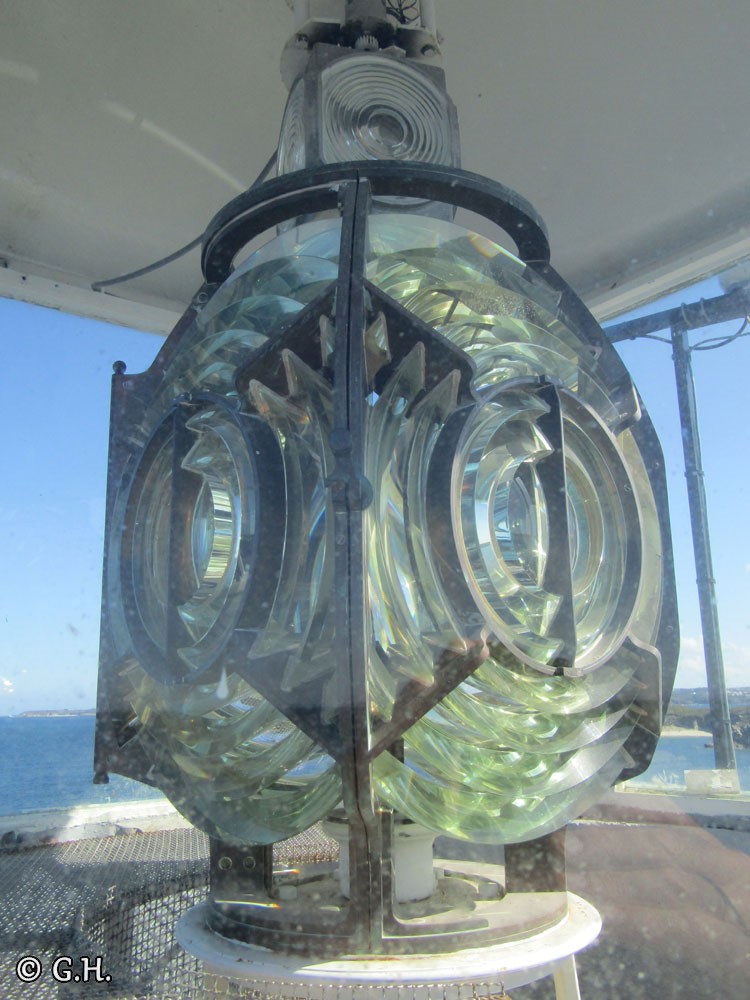

Phare de Kermorvan - Finistère.

Quatre panneaux de 1/4, focale de 0,25 m, tournant sur une cuve à mercure. Eclairage par Led.
Portée de 22 milles soit 40 km.

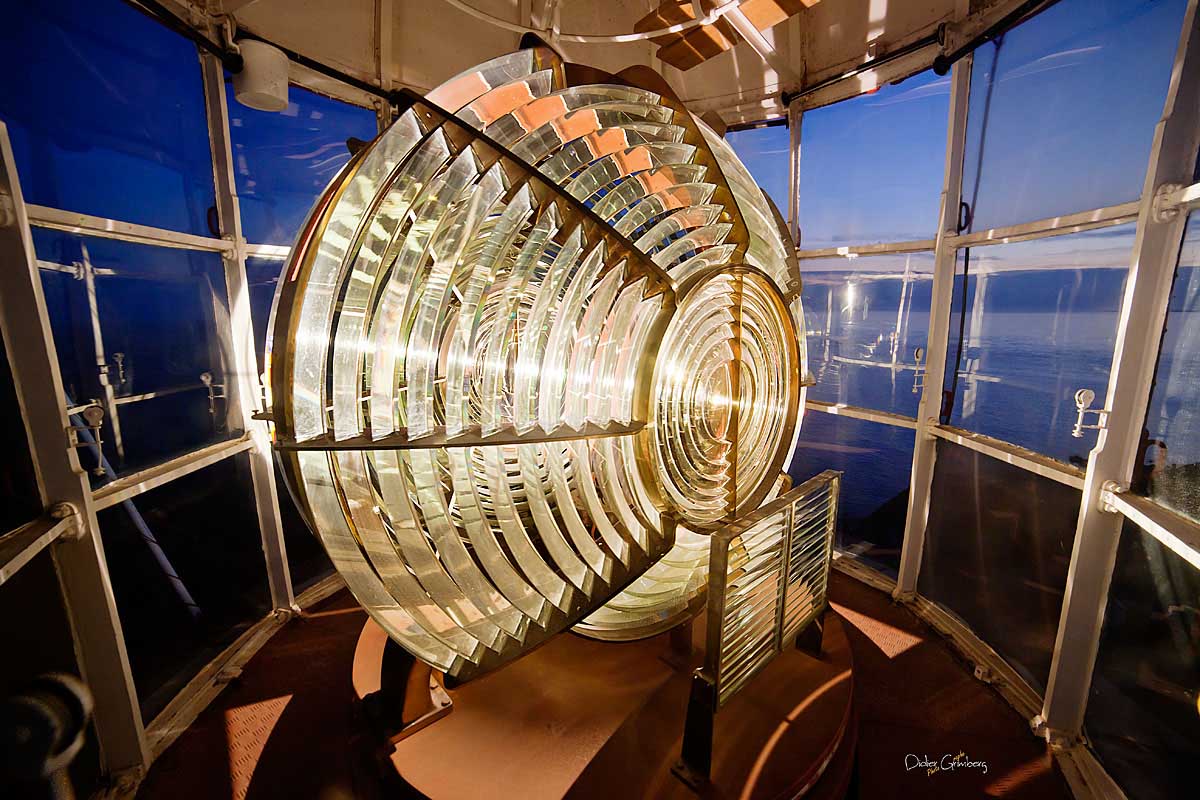

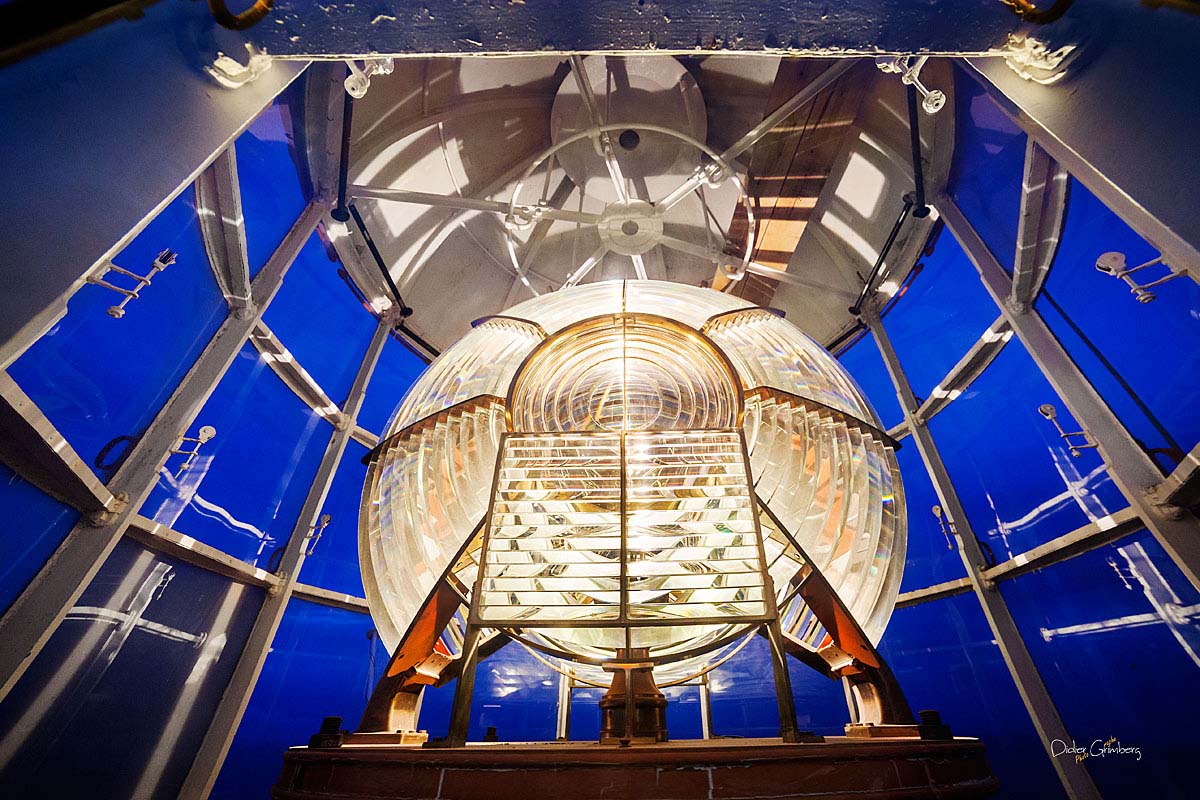

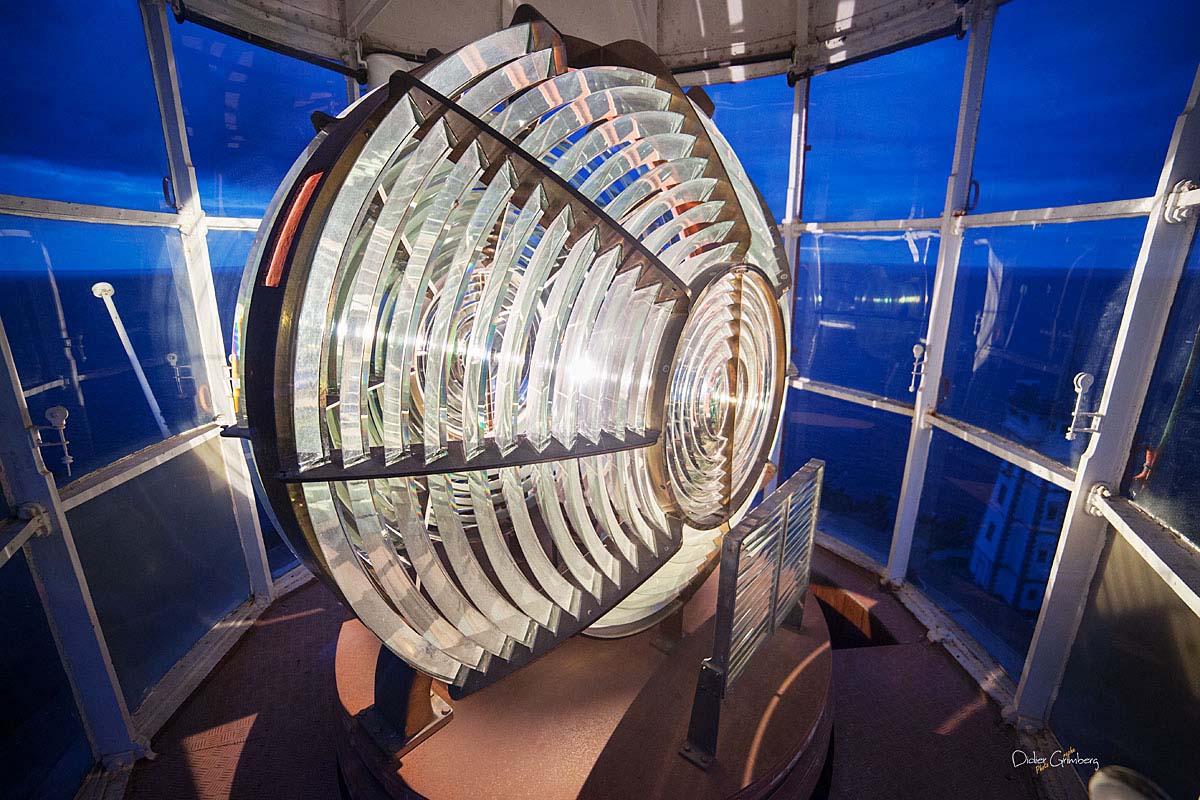

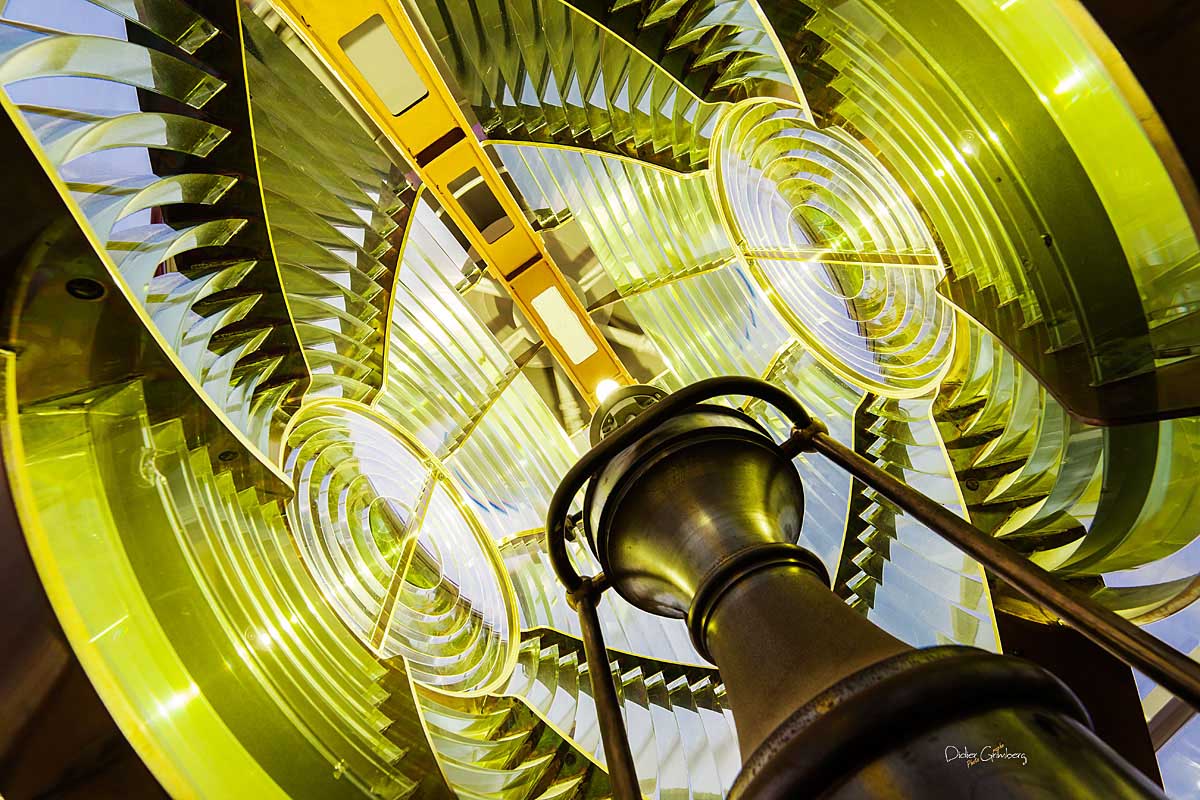

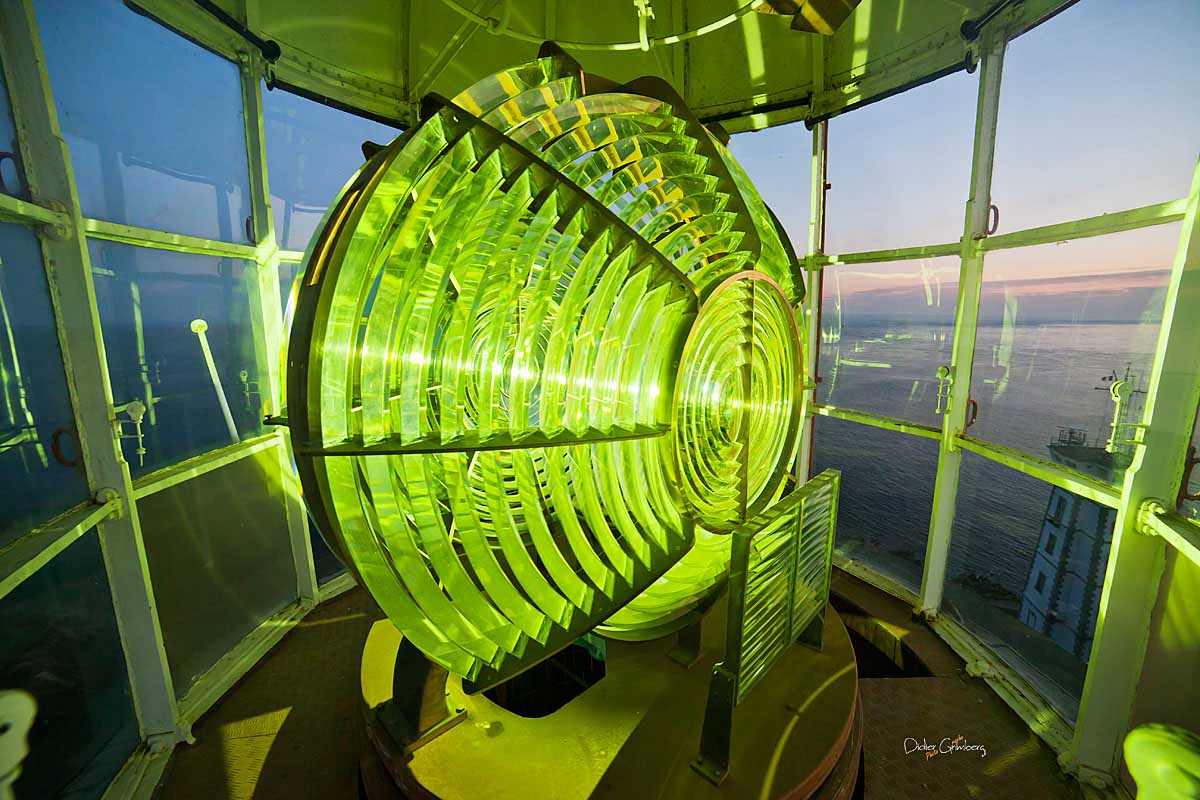

Phare de Saint Mathieu - Finistère.

Optique de 0,50 m de focale tournant sur cuve à mercure. Un éclat toutes les 15 secondes.
Portée de 27 milles soit 50 km.

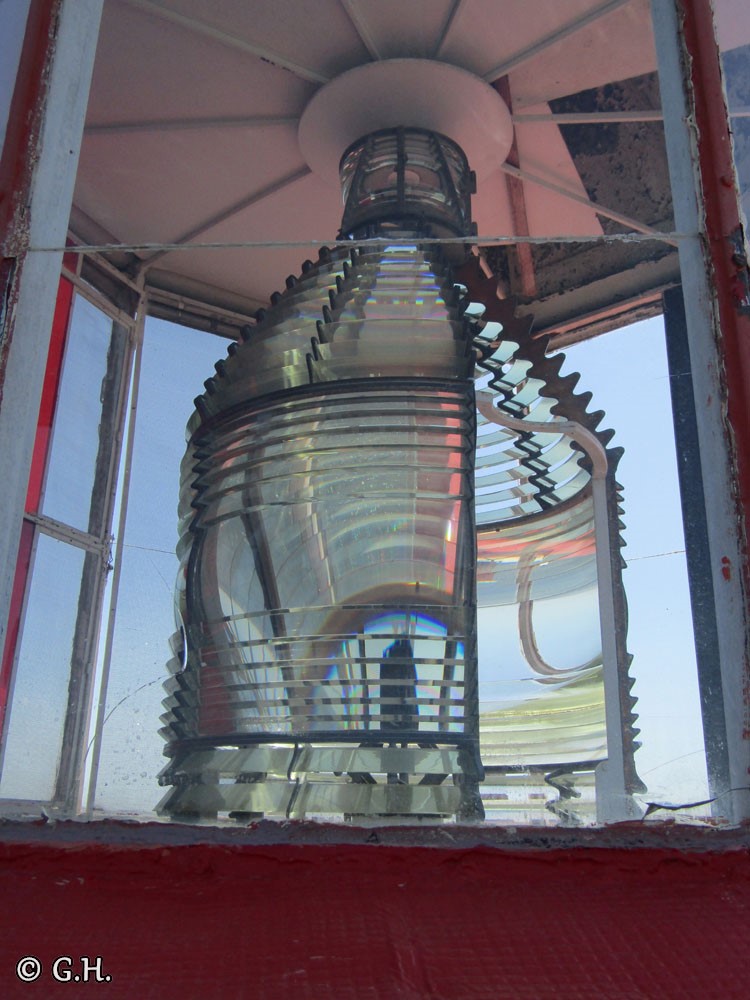

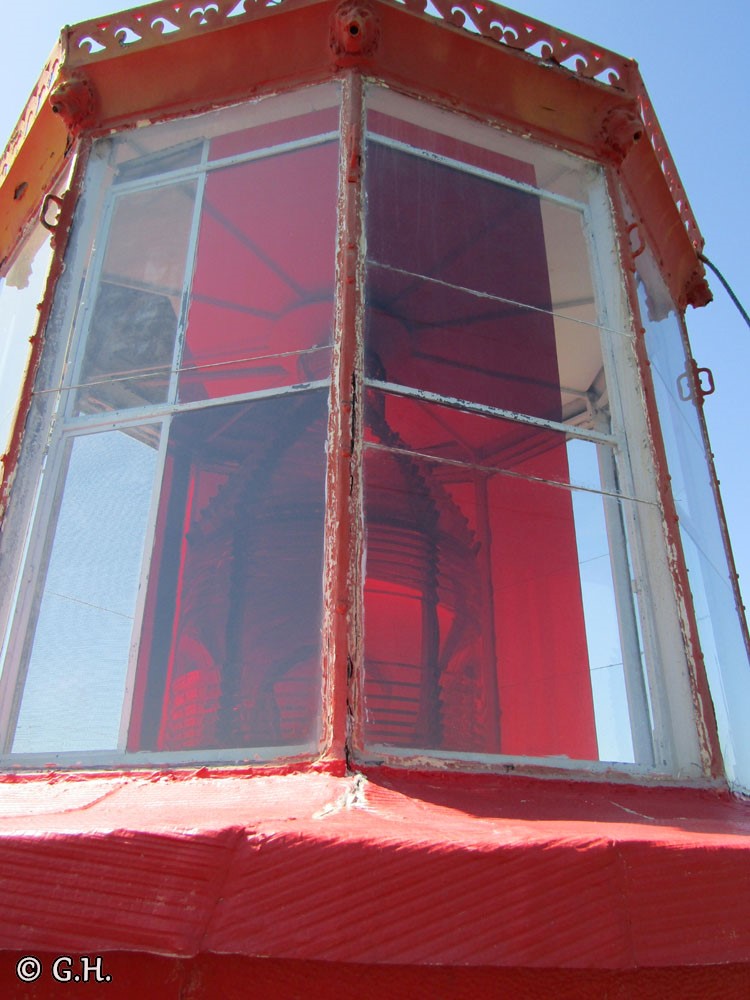

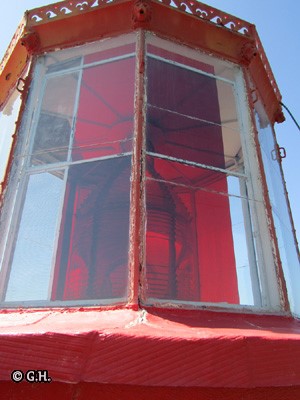

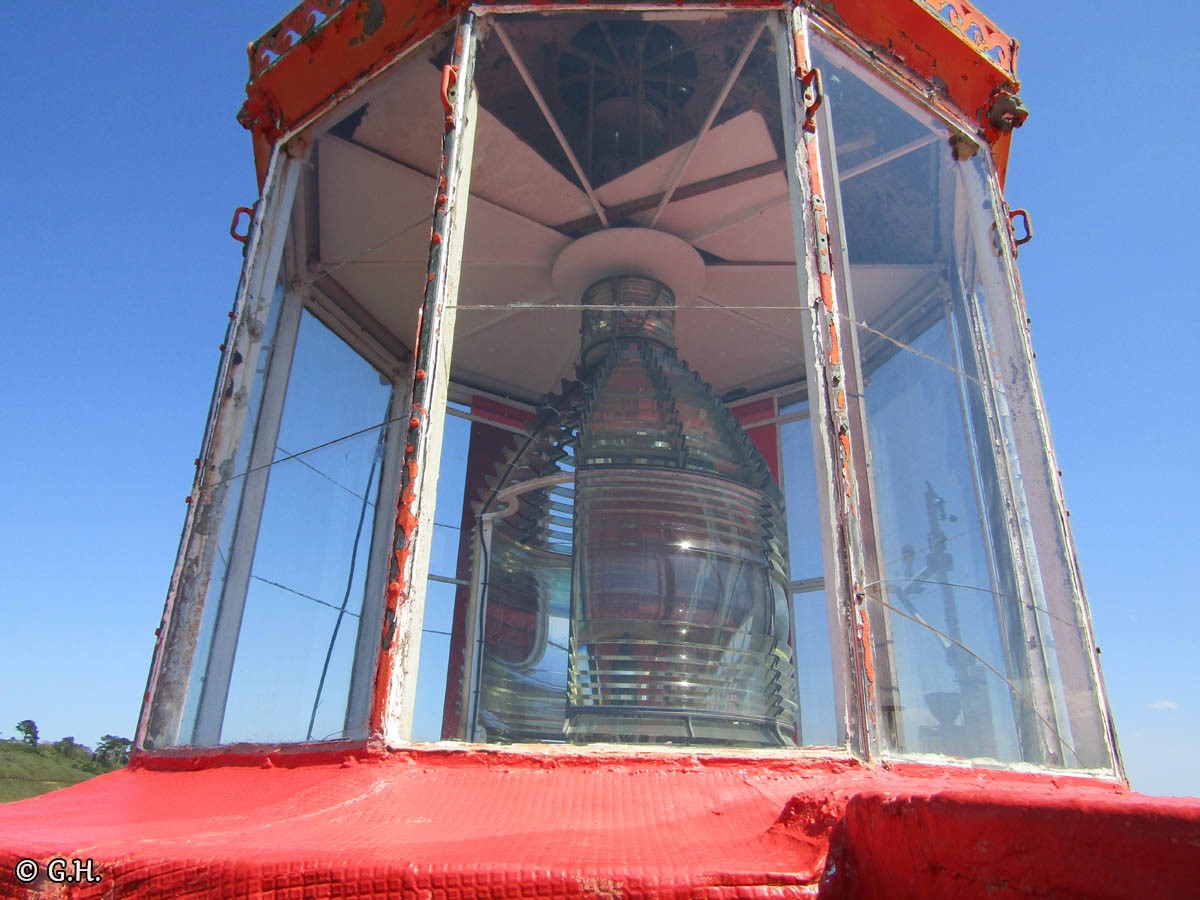

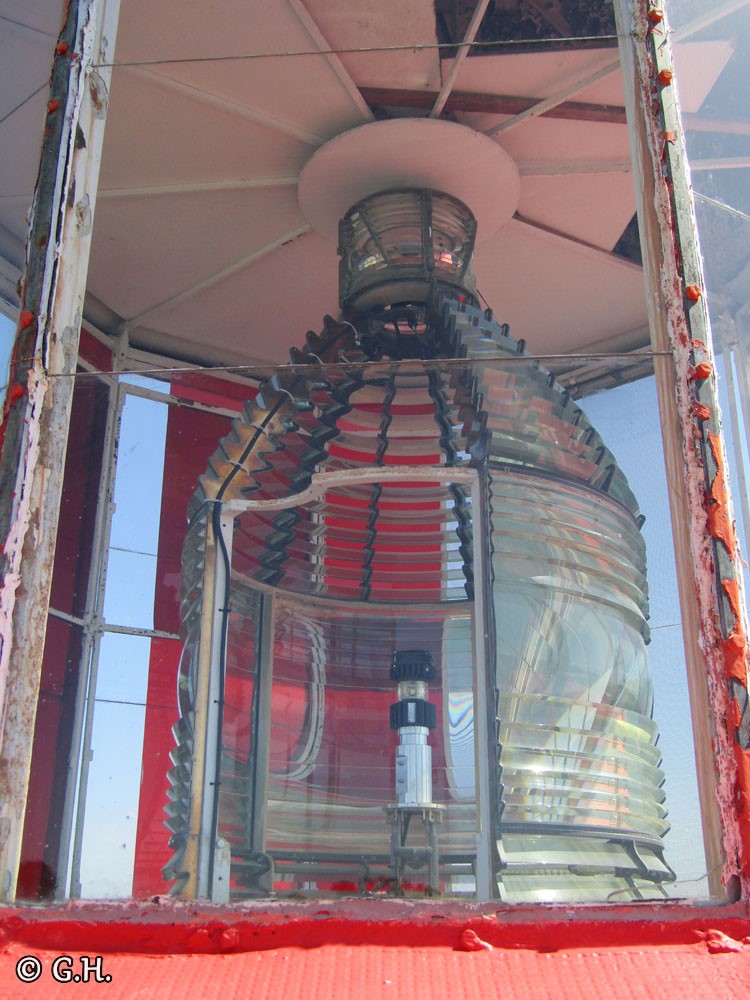

Phare du Petit Minou - Finistère.

Optique d'horizon de 0,50 m de focale. Deux Un éclats toutes les 6 secondes. La lampe halogène est remplacée par un système à LED.

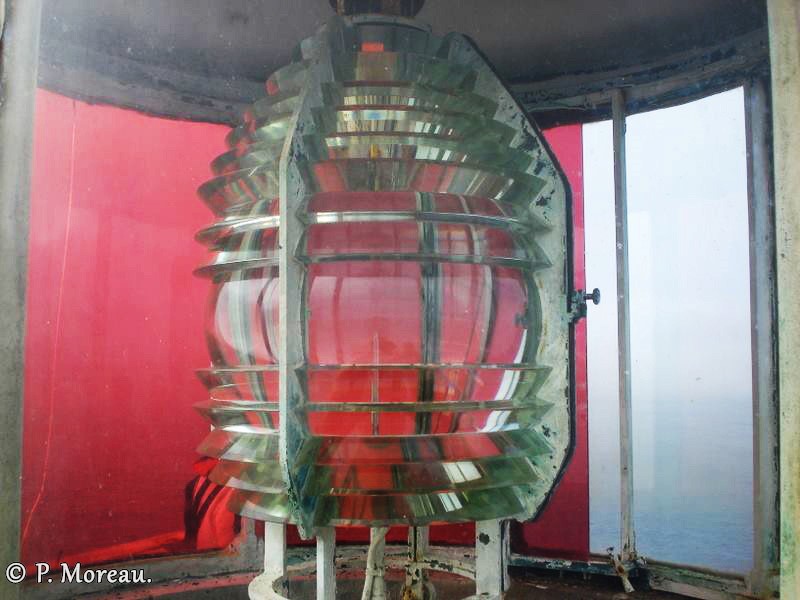

Phare de Tevennec - Finistère.

Optique d'horizon de 0,25 m de focale, secteurs colorés.
Portée de 10 milles soit 18 km.
Dans le courant 2018, un système Led devrait être installé.

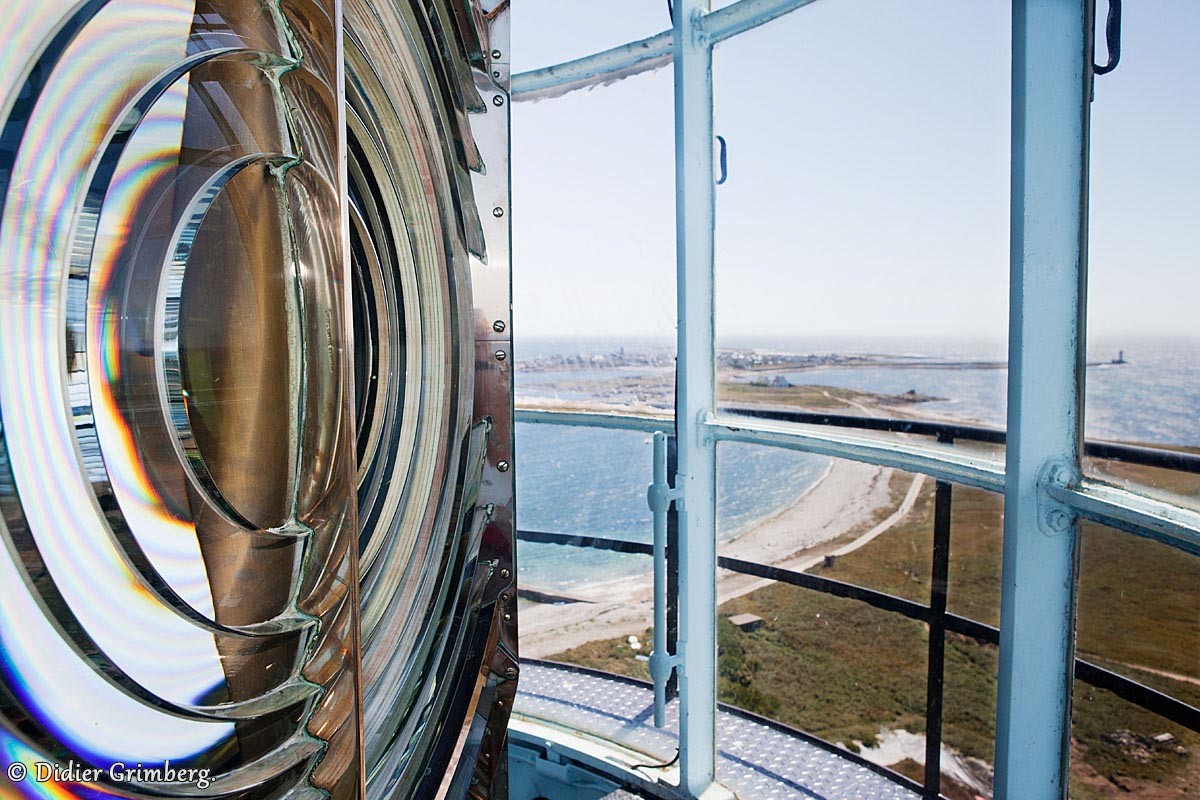

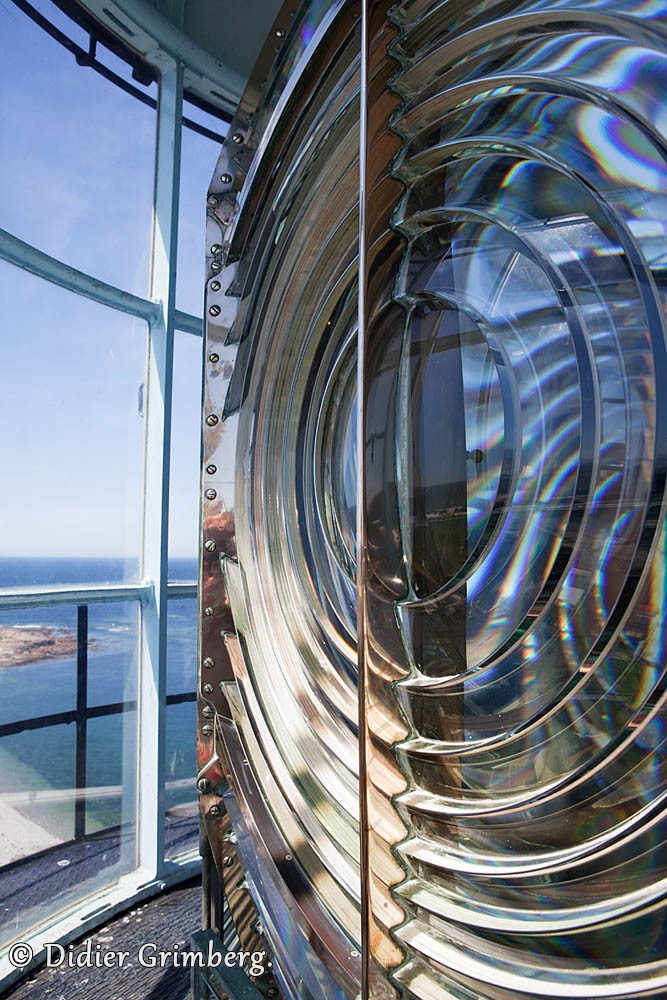

Phare de l'île de Sein. - Finistère.

Optique tournante, 4 panneaux de 0,92 m de focale.
Portée de 28 milles soit 50 km.

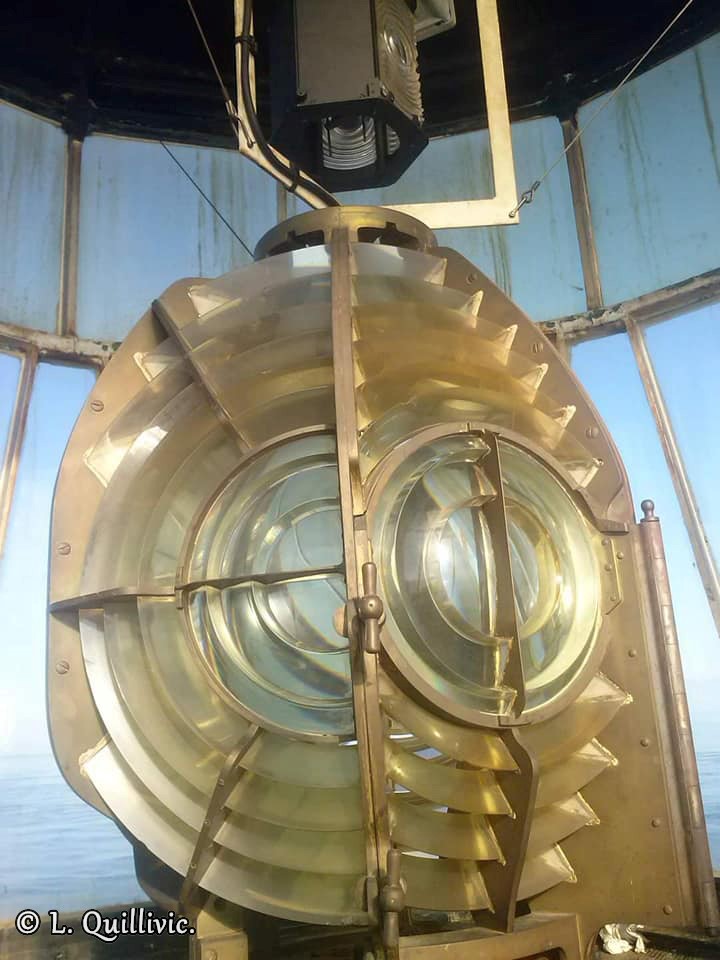

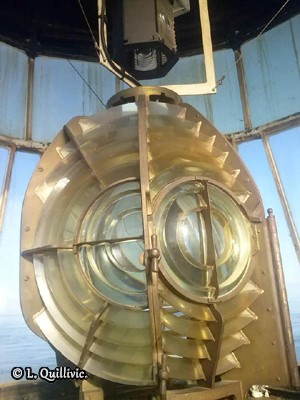

Phare d' Armen. - Finistère.

Optique tournante, 3 panneaux de 0,25 m de focale.
Portée de 21 milles soit 38 km.

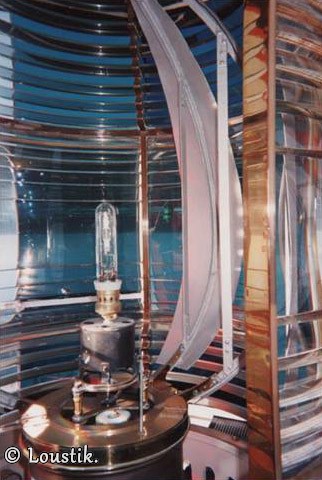

Phare de la Vieille - Finistère.

Optique d'horizon de 0,50 m de focale, secteurs colorés.
Portée de 18 milles soit 33 km.

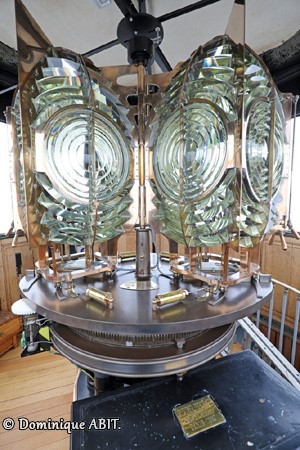

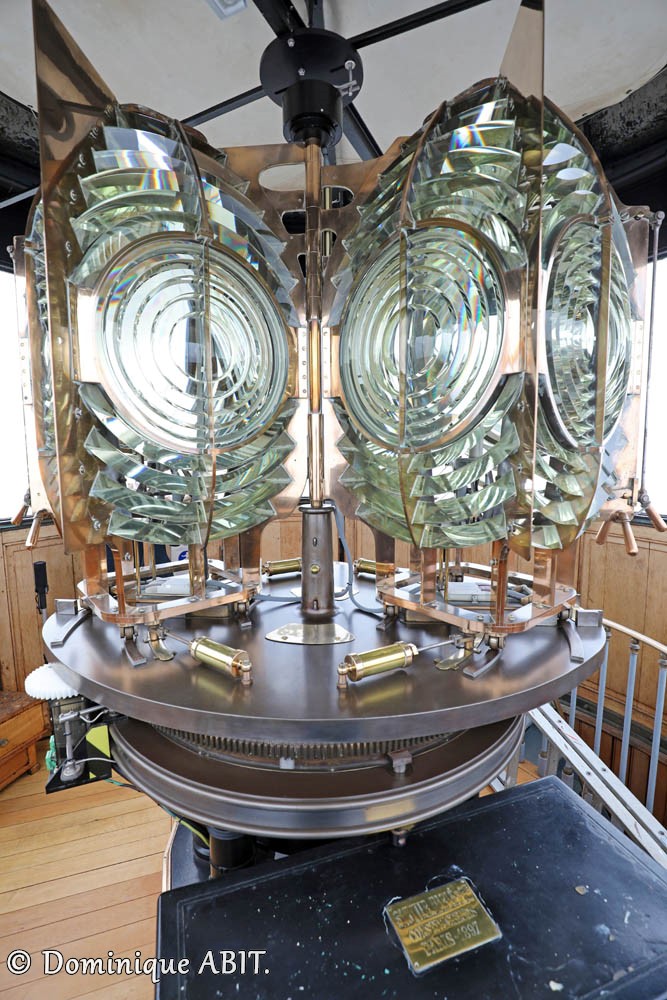

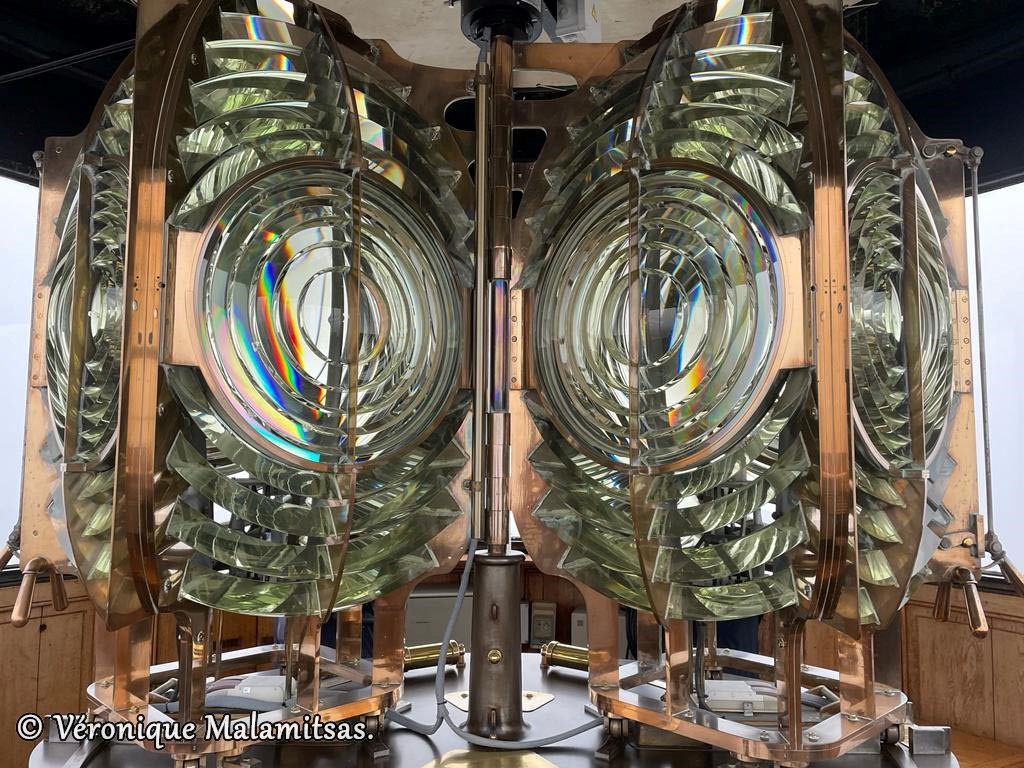

Phare d' Eckmühl - Finistère.

Double optique d'horizon de 0,30 m de focale à 4 panneaux.
Portée de 25 milles soit 46 km.

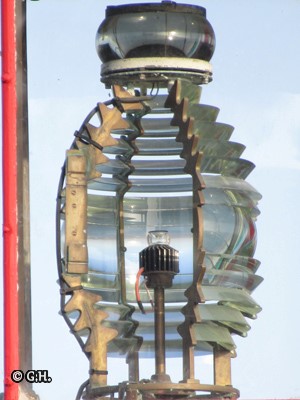

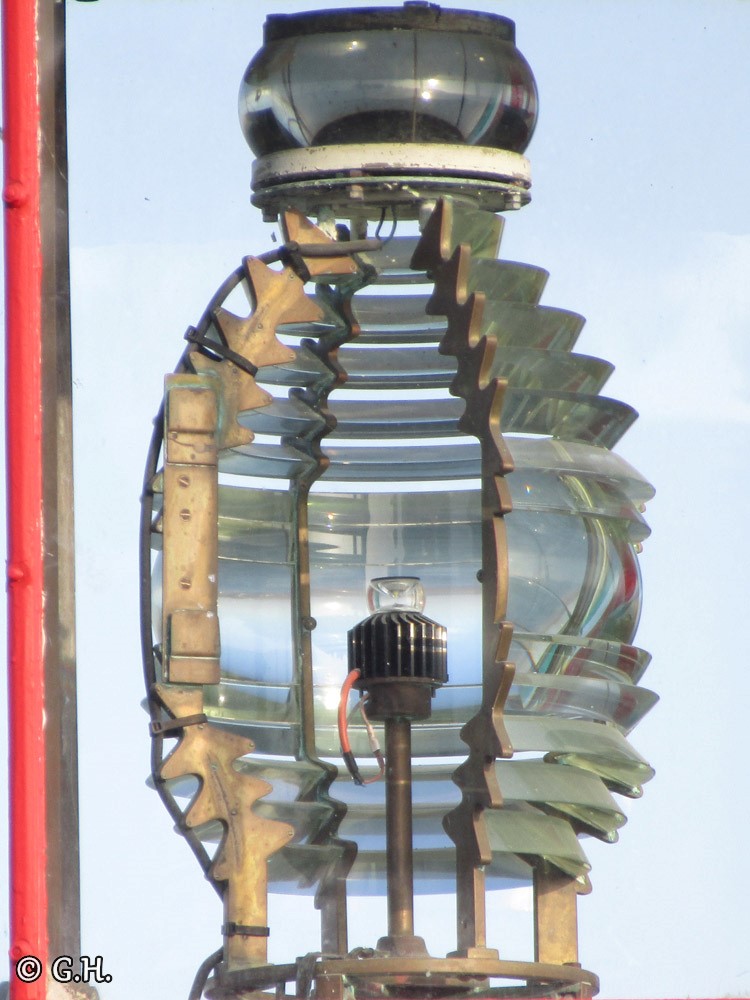

Port Manec'h - Finistère.

Feu à 4 occultations toutes les 12 secondes.
Portée de 10 milles soit 18 km.

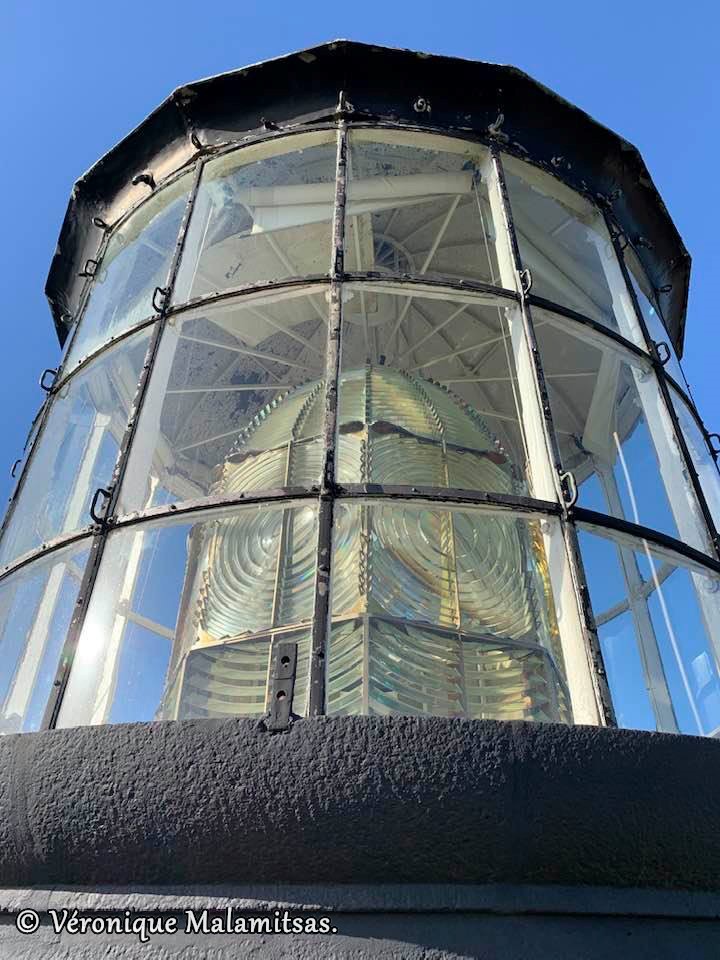

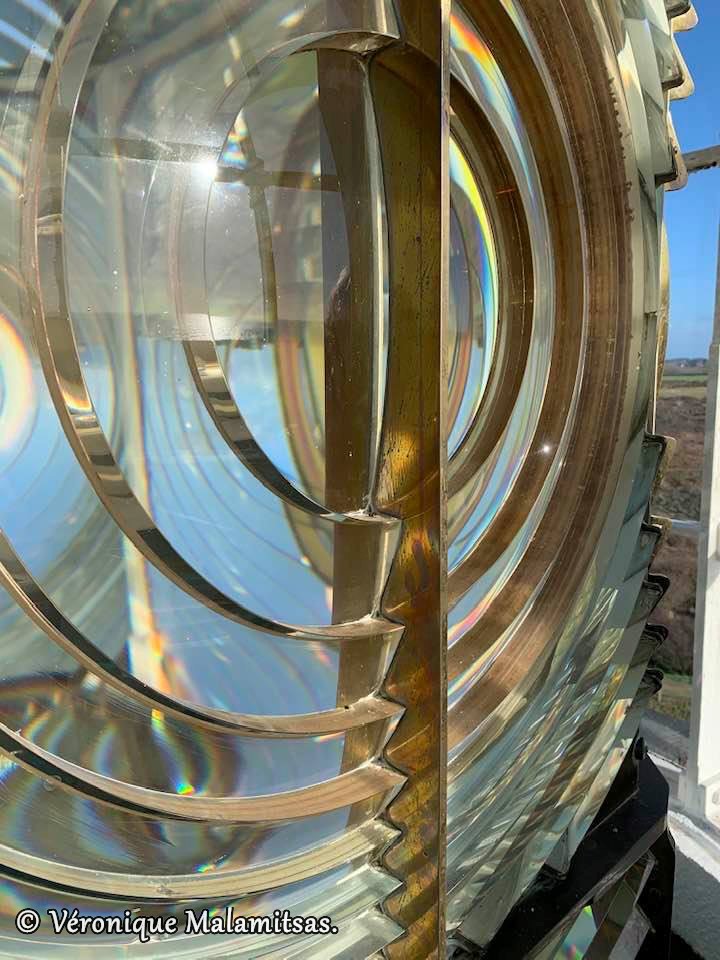

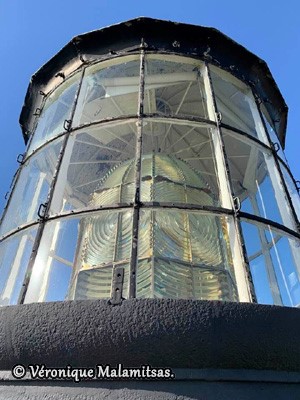

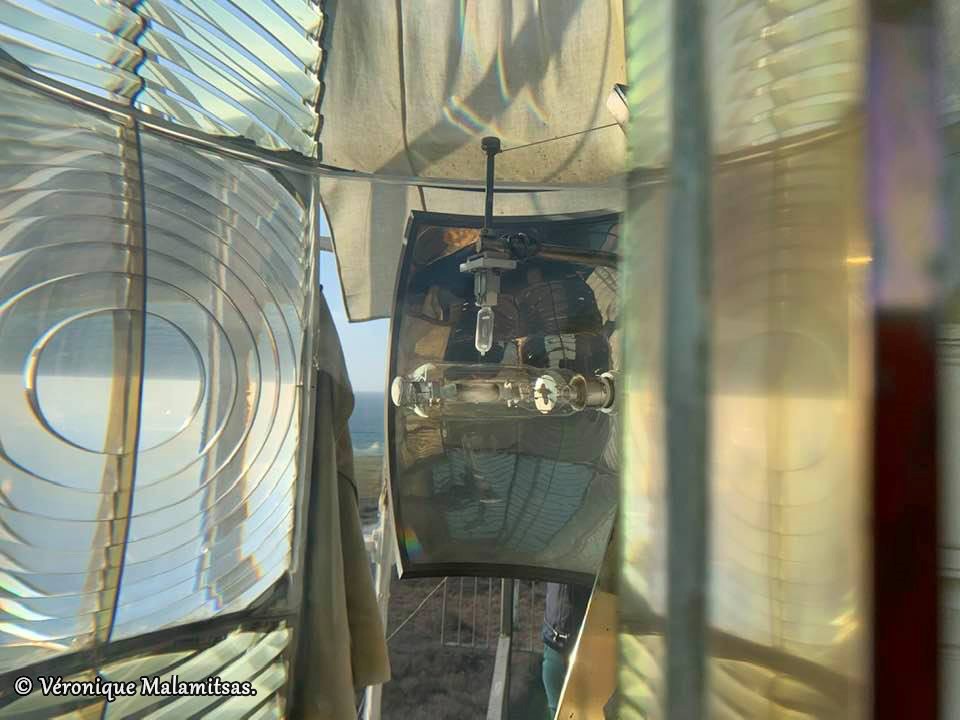

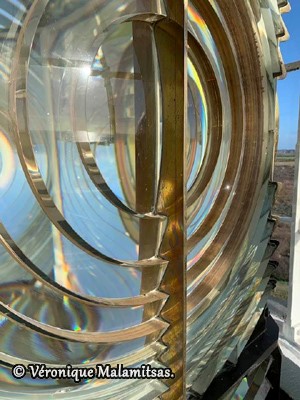

Phare de Pen Men - Ile de Groix.

Optique de 0,92 m de focale, 4 panneaux au 1/8.
Quatre éclats toutes les 25 sec.

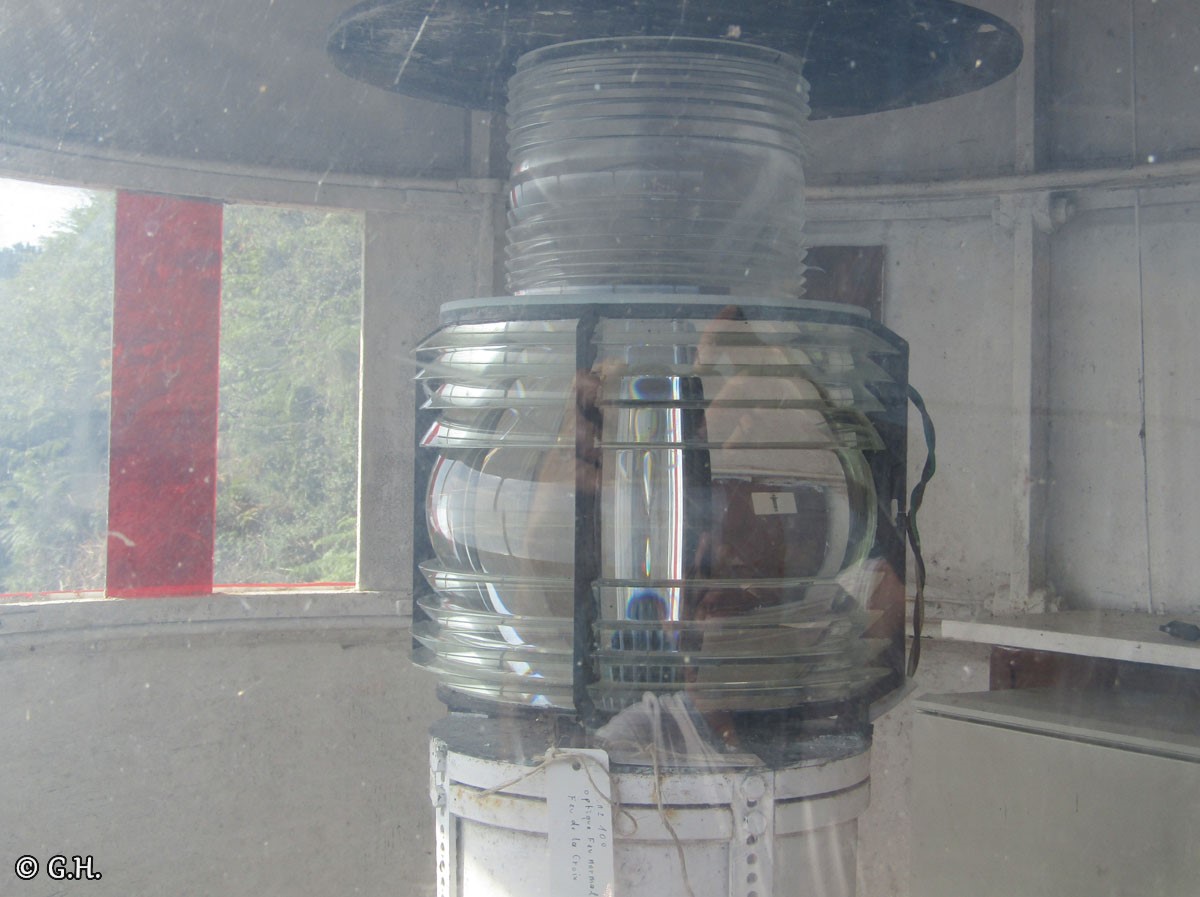

Feu de La Croix - Ile de Groix.

Feu à occultation.
Portée : W 12 milles et R 9 milles.

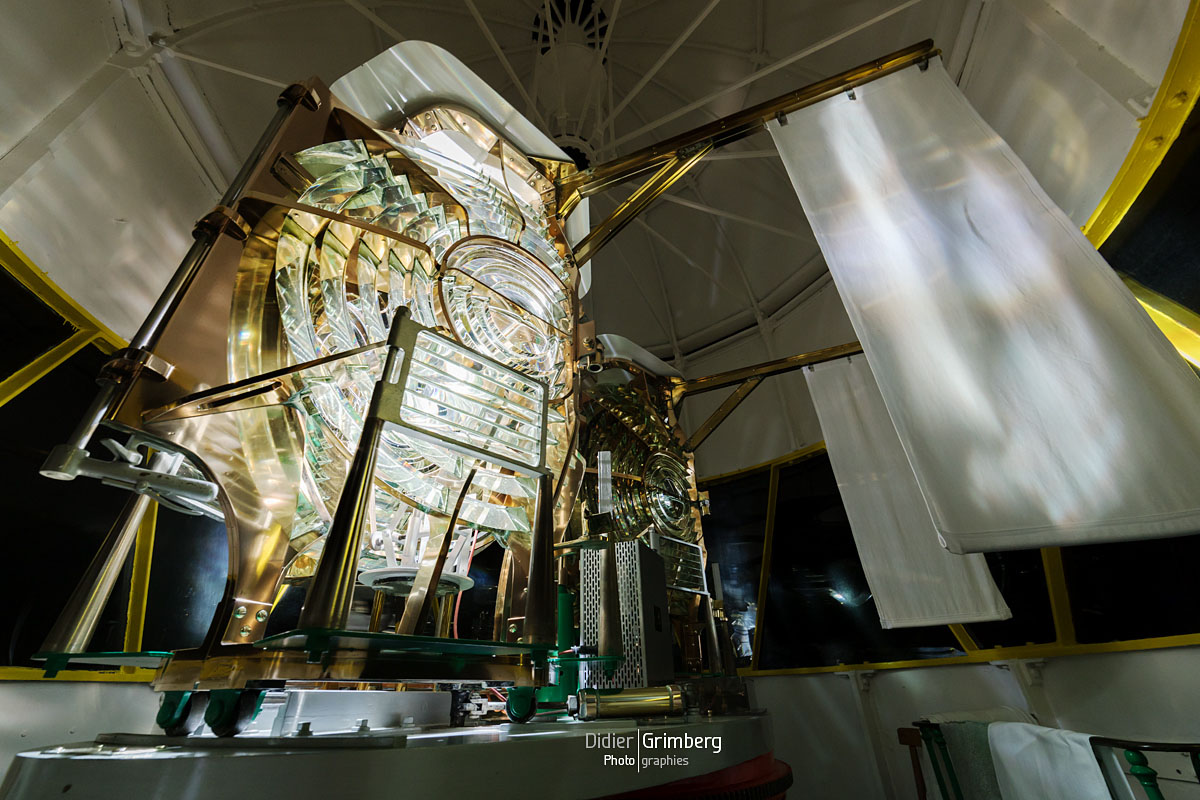

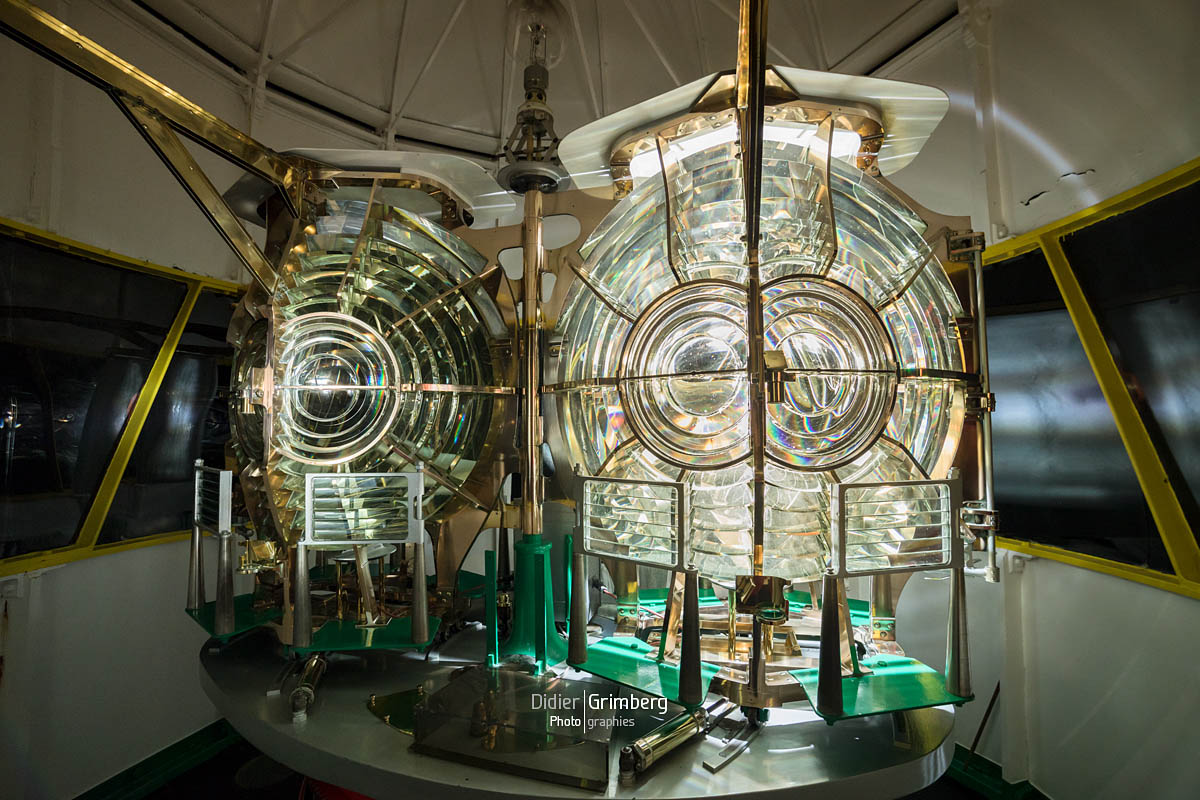

Phare de Goulphar - Morbihan.

Optique double de 0,30 m de focale montée sur une cuve à mercure, 2 éclats toutes les 10 secondes. Portée 27 milles soit environ 50 km.

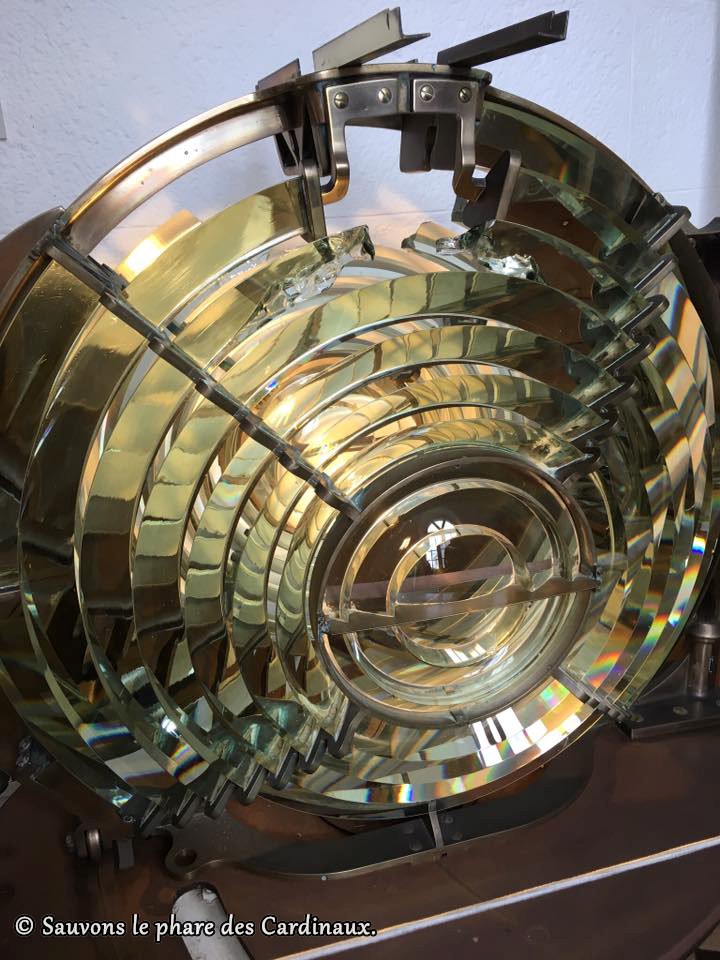

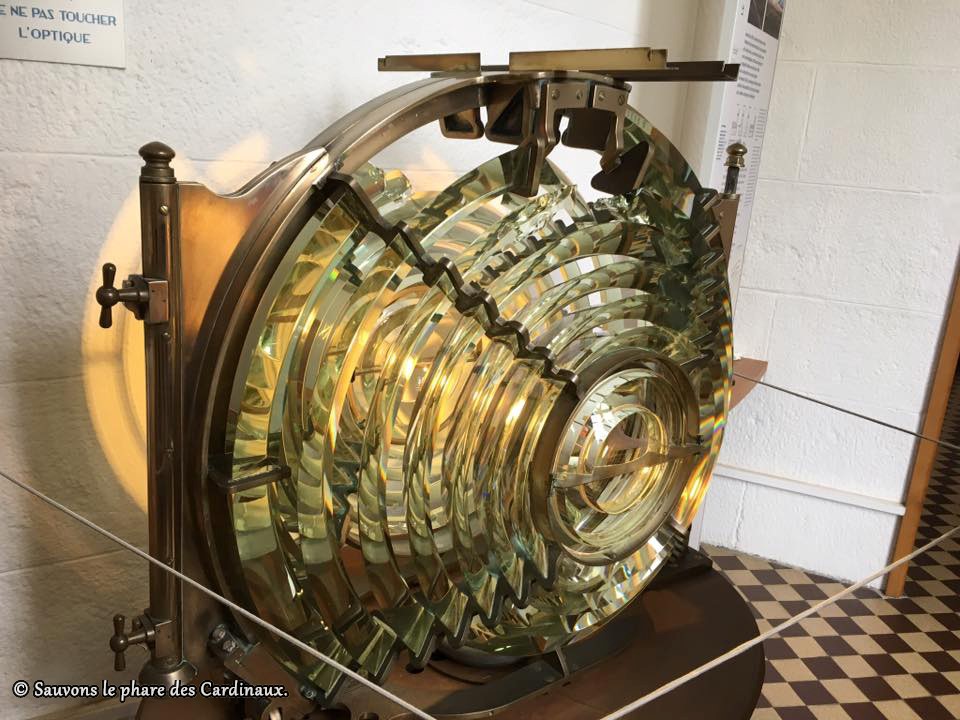

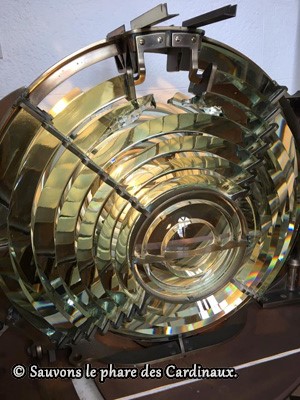

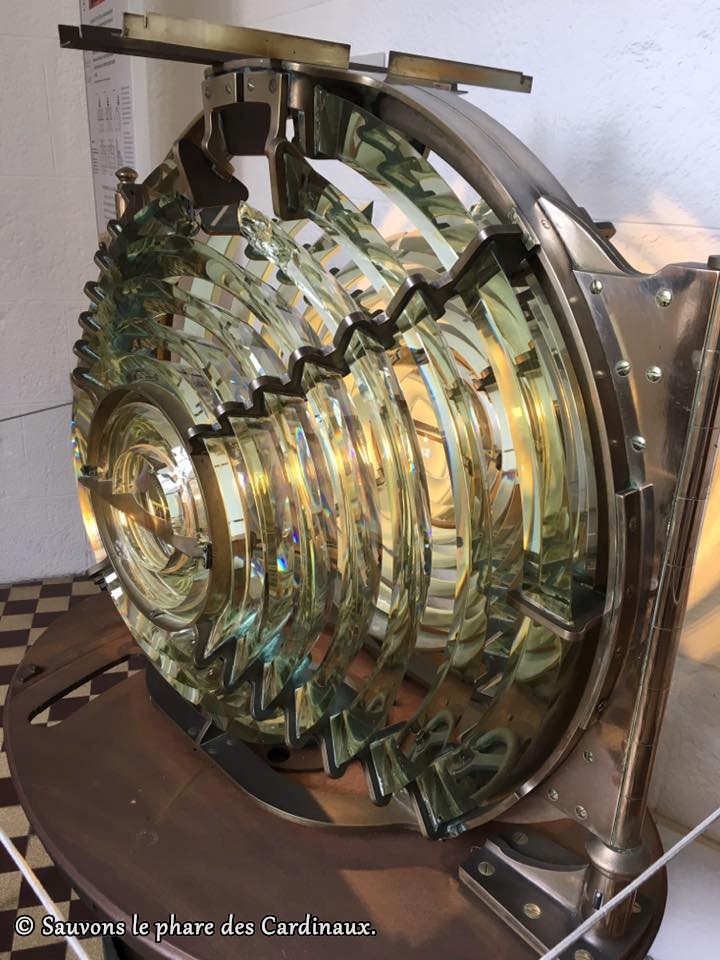

Phare des Poulains - Ancienne optique - Morbihan.

L'ancienne optique est exposée dans le musée du phare de Goulphar.
Optique tournante composée de 2 panneaux, focale de 0,25 m.

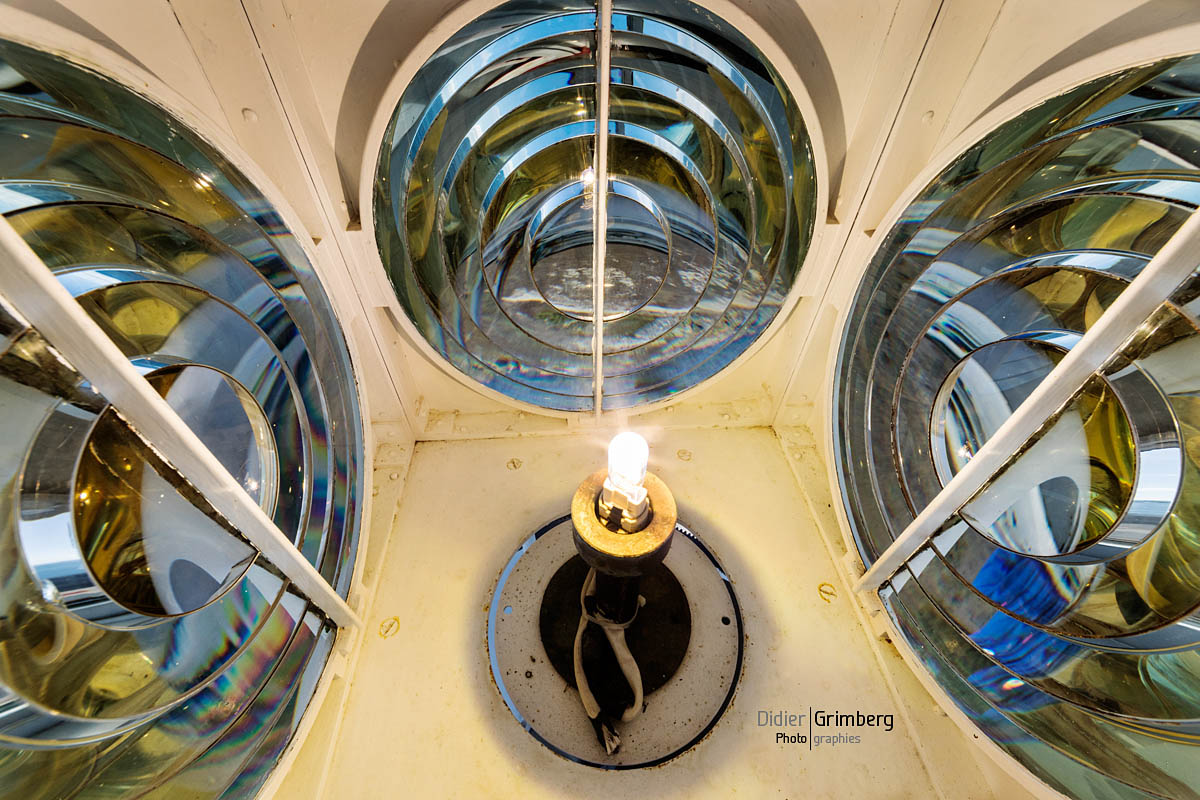

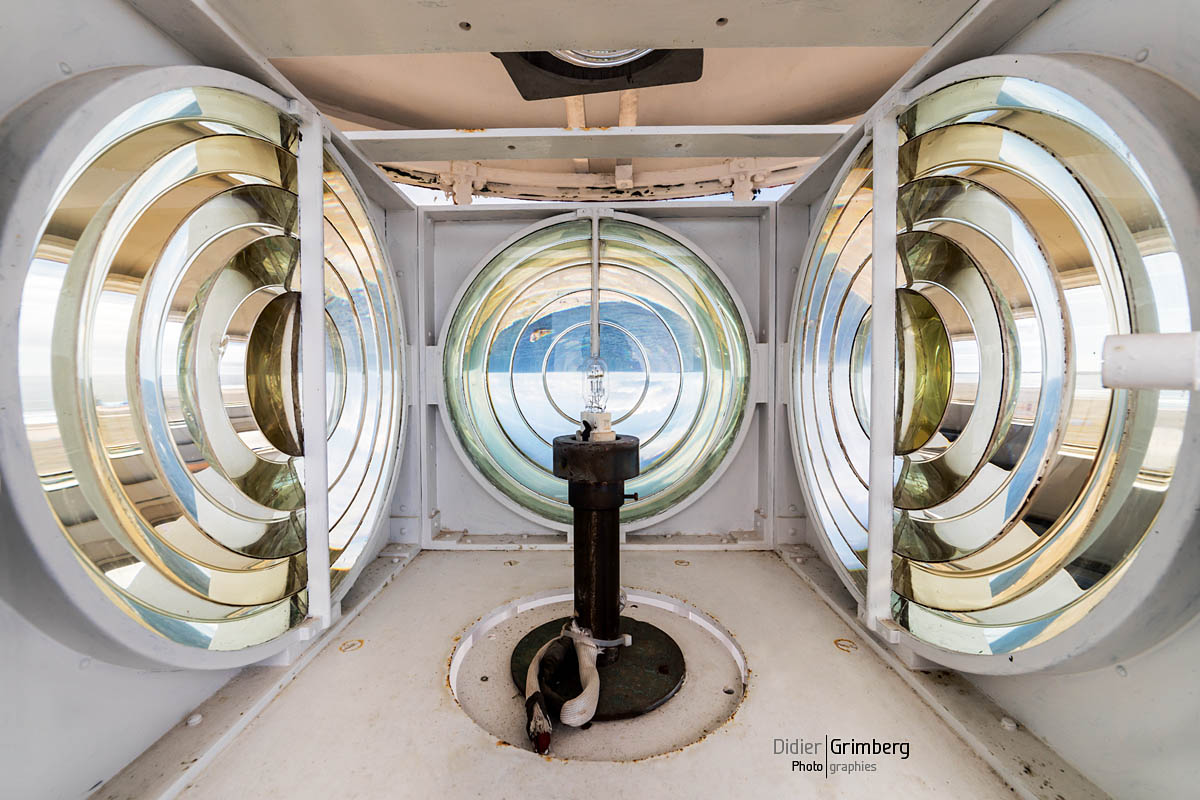

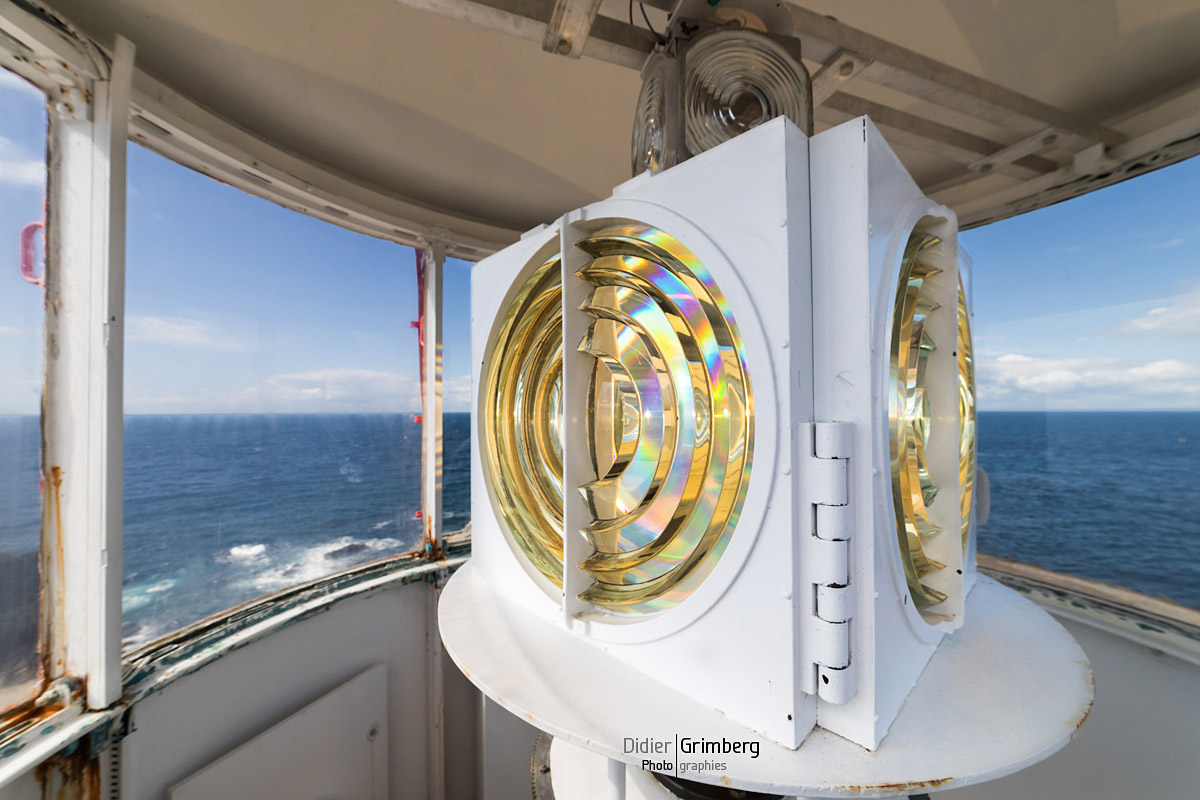

Phare des Poulains - Optique actuelle - Morbihan.

Optique tournante composée de 4 panneaux, focale de 0,25 m.
1 éclat toutes les 5 secondes et une portée de 24 milles soit 44 km.

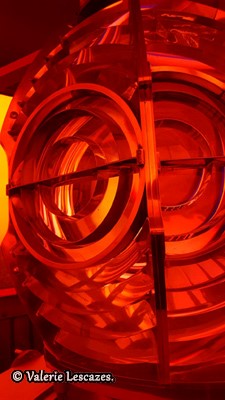

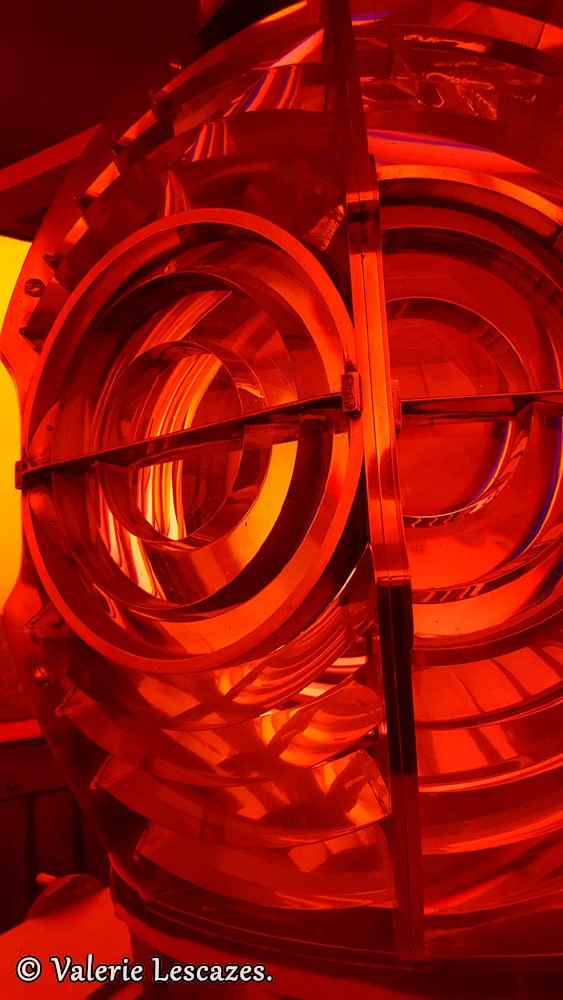

Phare de Kerdonis - Morbihan.

Optique de 0,25 m de focale, écrans rouges. Portée de 15 milles.

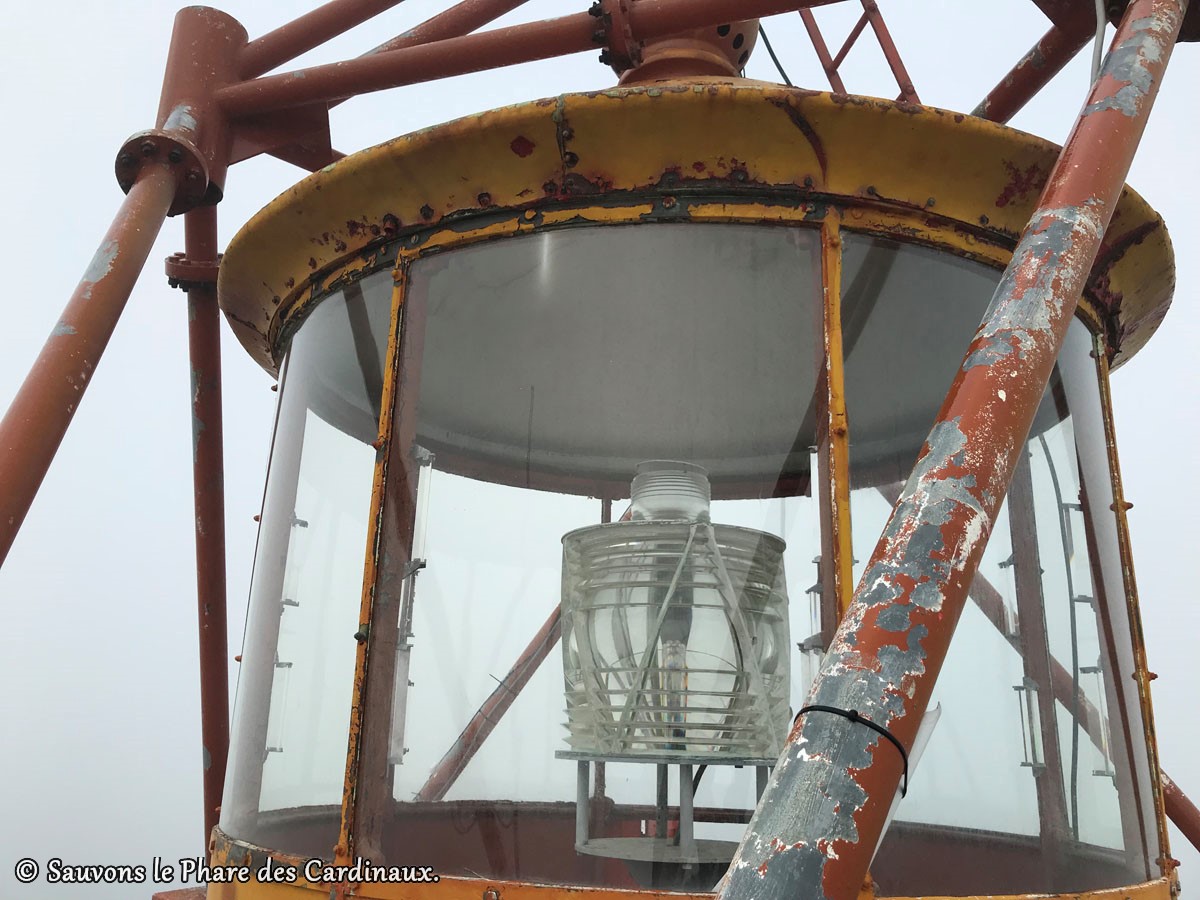

Phare des Grands Cardinaux - Morbihan.

Optique d'horizon, 0.25 m de focale et 4 éclats toutes les 15 sec.
Portée de 12,5 milles soit 25 km.

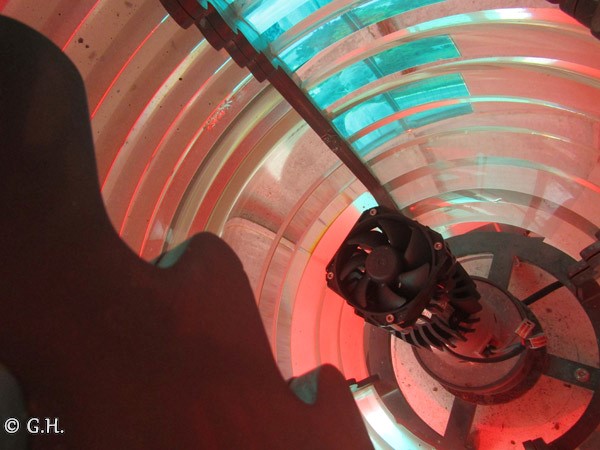

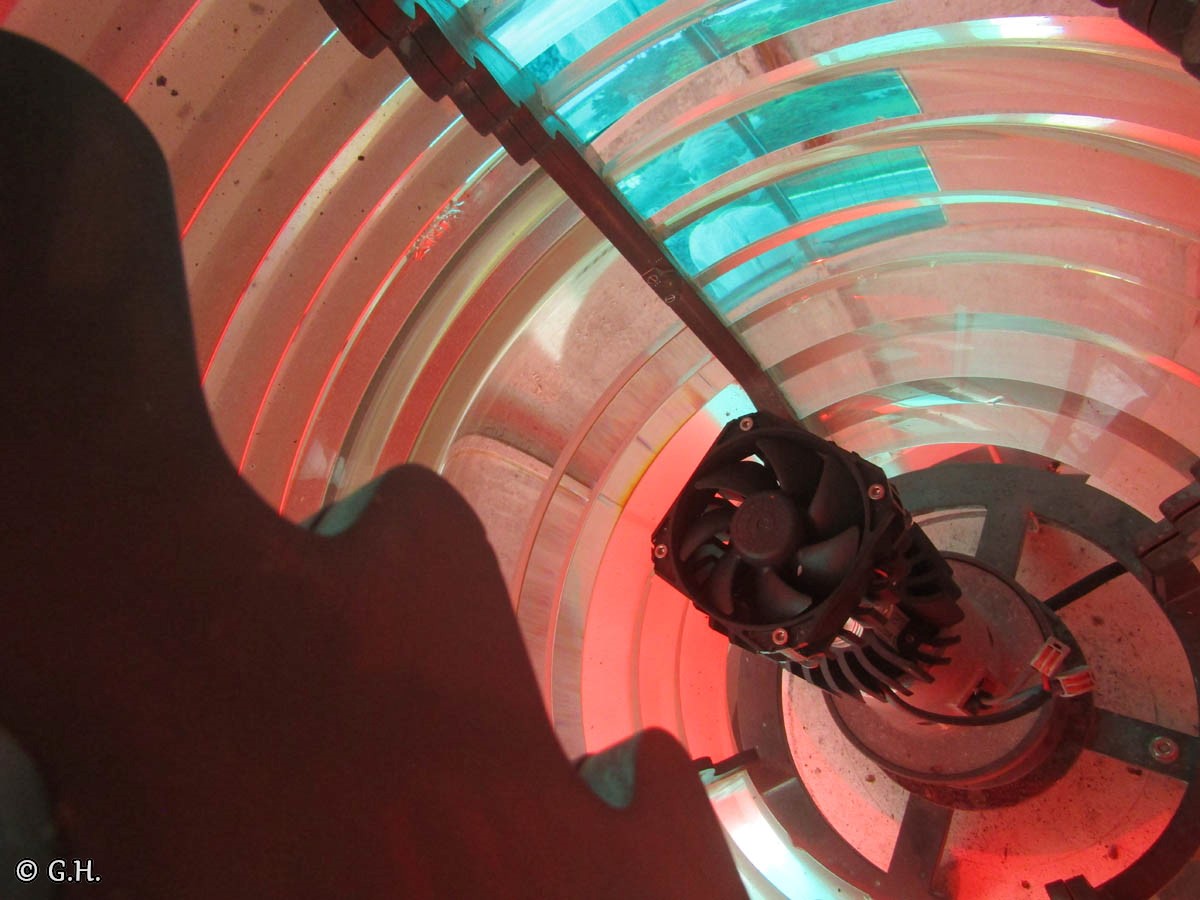

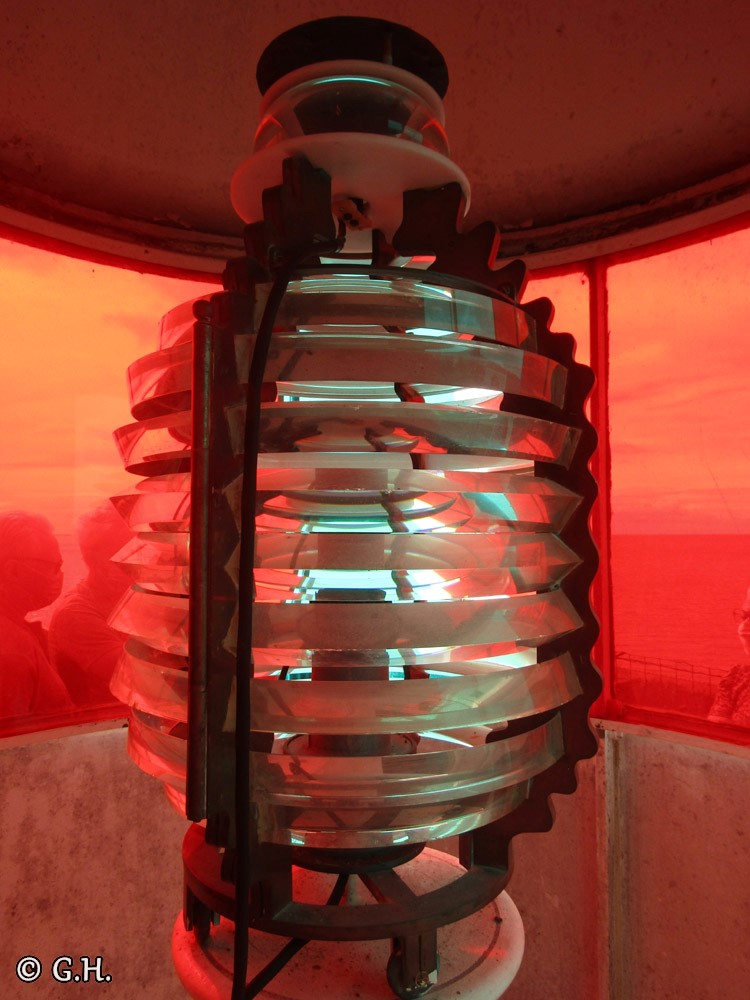

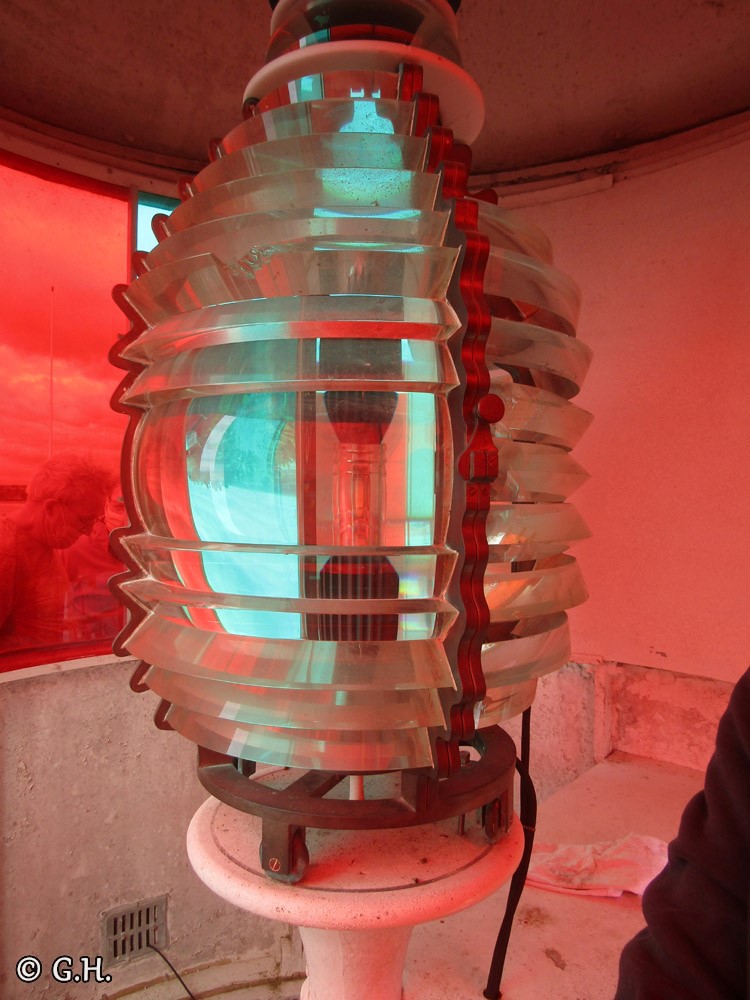

Phare de Penlan - Morbihan.

Optique 0.25 m de focale, 2 occultations toutes les 6 sec. Secteurs rouges et blancs.
Portée de 11 milles soit 20 km.

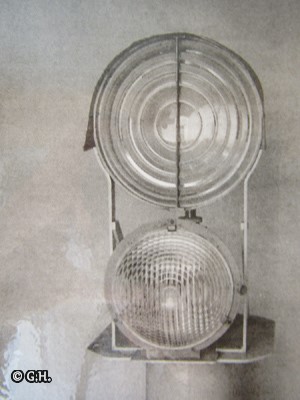

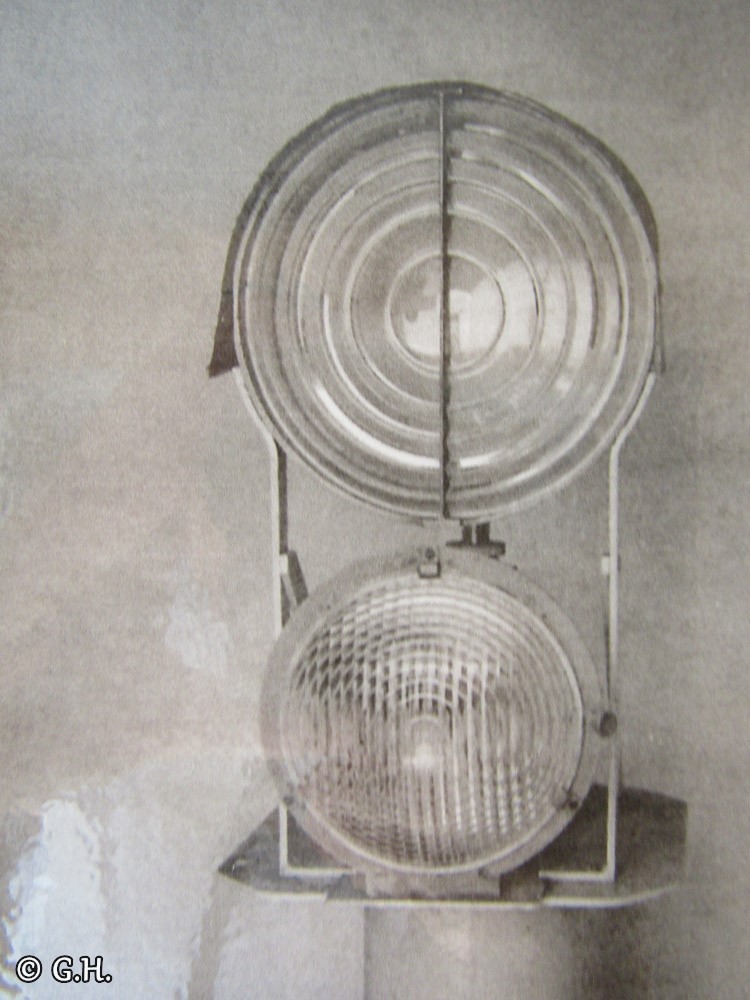

Phare de Tréhiguier - Morbihan.

Ancienne optique.
Phare déclassé en 1989.

Phare du Four du Croisic - Loire-Atlantique.

Ancienne optique avec une focale de 0.50 m et 4 panneaux au 1/4.

Phare du Pilier - Vendée.

Optique 0.70 m de focale, 3 éclats toutes les 20 sec. Portée de 26.5 milles soit 48 km.
Demi lanterne ou "barbette" : 10 milles soit 18 km.

Le phare de l'île d'Yeu ou grand phare - Vendée.

Optique de 0.30 m de focale.
Portée de 24 milles soit 44 km.

Feu de la Chaume - Vendée.

Optique d'horizon, 0.25 m de focale et 2+1 occultations toutes les 12 sec. Eclairage Led.
Portée de 12 milles soit 22 km.

Phare de l'Armandèche - Vendée.

Optique 0.25 m de focale, 3 éclats toutes les 15 sec.
Portée de 22.5 milles soit 41 km.

Le phare des Barges - Vendée.

Ancienne optique.

Phare des Baleines - Charente Maritime.

Feu à 4 éclats blancs toutes les 15 secondes.
Portée de 27 milles soit 50 km.

Le phare du Bout du Monde - La Rochelle - Charente Maritime.

Trois flash toutes les 12 secondes.
Portée de 5 et 8 milles.

Phare de l'île d'Aix - Charente Maritime.

Optique tournante GFT 200, 1 éclat toute les 5 sec.
Portée de 24 milles soit 45 km.

Phare de Chassiron - Charente Maritime.

Feu tournant à 8 panneaux, un éclat toute les 10 secondes.
Portée de 28 milles soit 52 km.

Phare de la Coubre - Charente Maritime.

Optique tournante, deux éclats toutes les 10 secondes.
Portée de 23 milles soit 42 km.

Phare de Vallière (Saint-Georges-de-Didonne) - Charente Maritime.

Désactivé en 1969.

Phare de Cordouan - Gironde.

Optique de 0,92 m de focale fixe à occultations toutes les 12 secondes par écran tournant. Secteurs blanc, vert et rouge. Portée de 18 milles soit 33 km.

C'est dans ce phare que la première optique de Fresnel a été installée en 1823.

Phare de la pointe de Grave - Gironde.

Optique d'horizon, 0.5 m de focale, une occultation toutes les 4 sec.
Secteurs blancs, rouge et vert. Portée de 17 milles soit 31 km.

Phare de Hourtin - Gironde.

Optique de 0.35 m de focale moulée à 4 panneaux, 1 éclat toute les 5 sec.
Portée de 21.5 milles soit 40 km.

Phare du Cap Ferret - Gironde.

Optique de 0.7 m de focale, 4 panneaux de 1/4 (optique principale).
1 éclat toute les 5 sec. Portée de 22,5 milles soit 42 km.

Phare de Contis - Landes.

Optique tournante de 0.3 m de focale, 4 éclats toutes les 25 sec.
Portée de 23 milles soit 42 km.

Phare de Biarritz - Pyrénées Atlantiques.

Optique de 0,70 m de focale tournant sur cuve à mercure.
Deux éclats toutes les 10 secondes.
Portée de 26 milles soit 48 km.
