Les optiques dans différents phares.


Suite de la présentation des optiques dans différents phares.
Les pages avec les phares français sont ici .

Ces photos peuvent être agrandies à l'aide de la souris, en profitez en ...

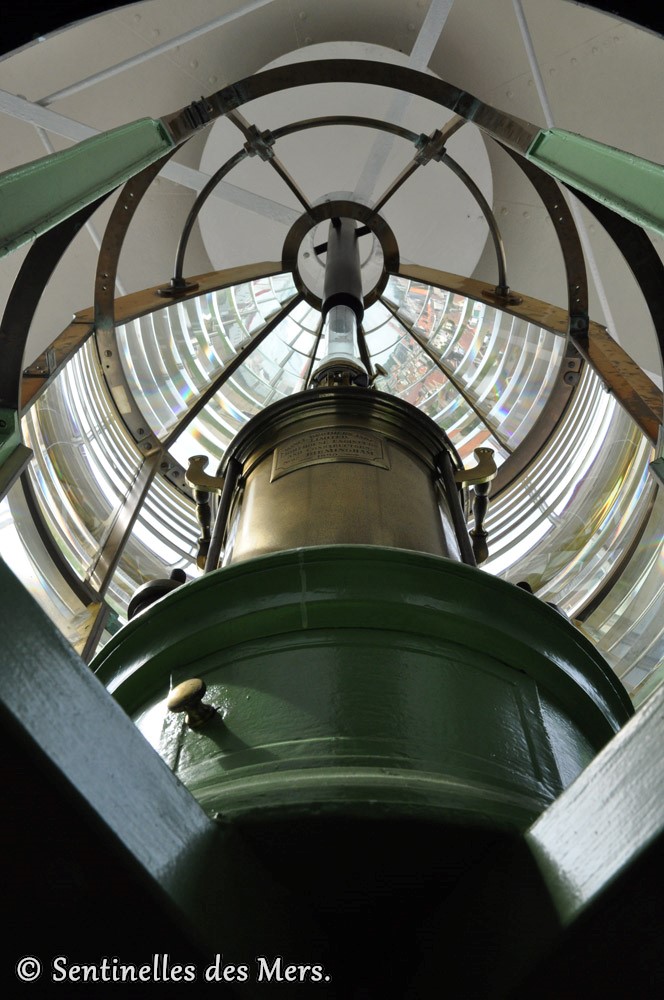

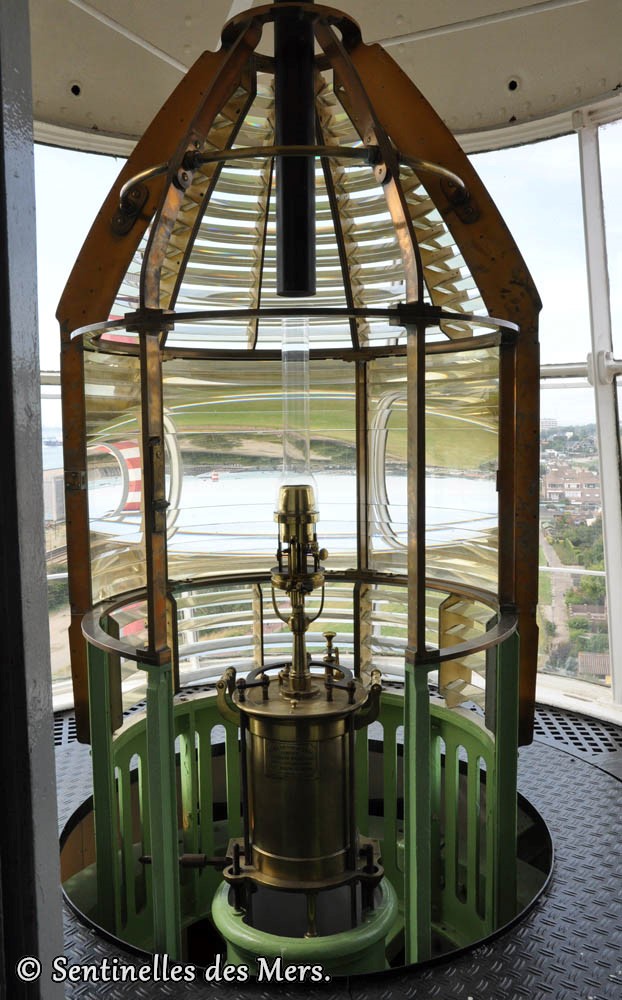

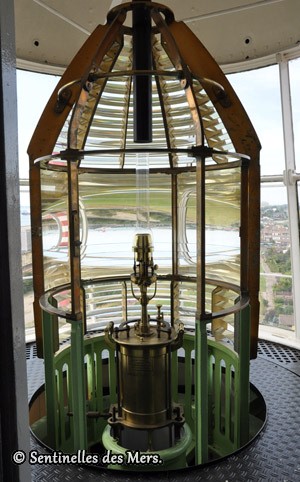

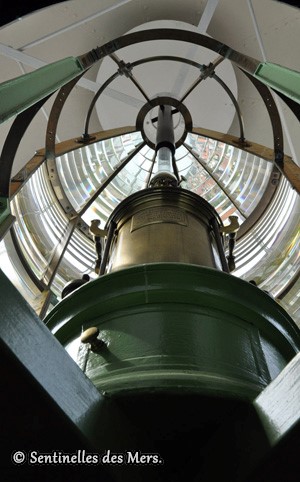

Hoek van Holland - Rotterdam.





Le phare de Hoek van Holland a été éteint en 1974. Son optique et son système d'éclairage ont été remis en place en 2008. Il a été transformé en musée .
En 2018, un système à Led a été placé.

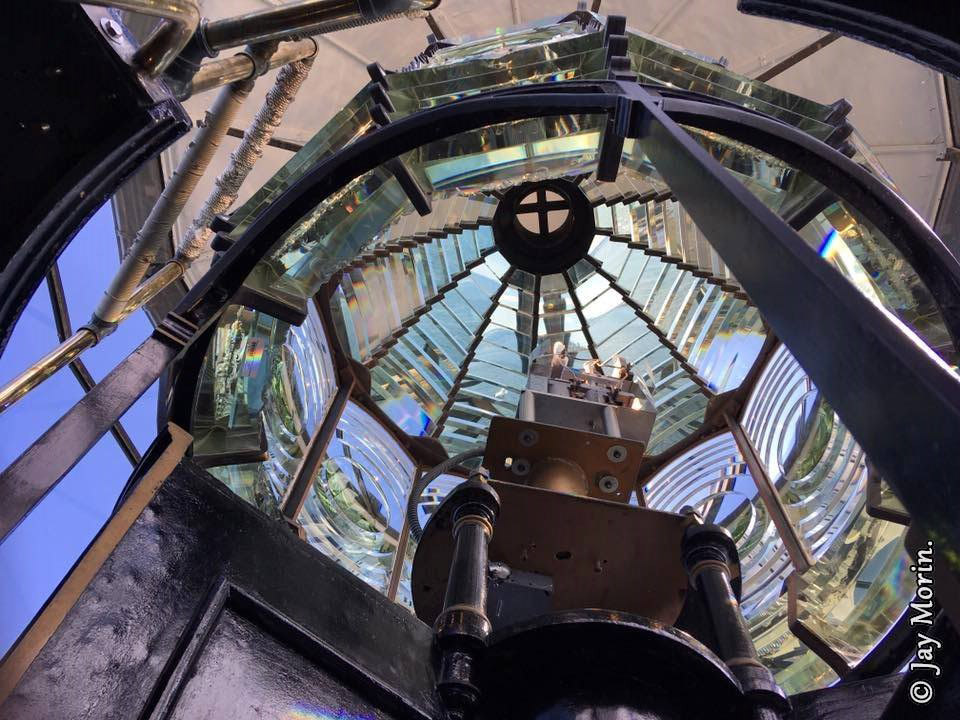

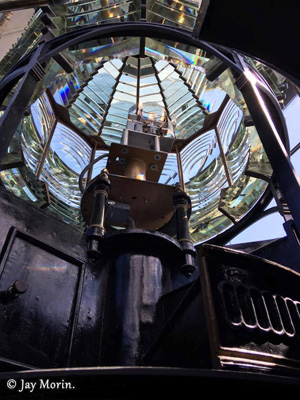

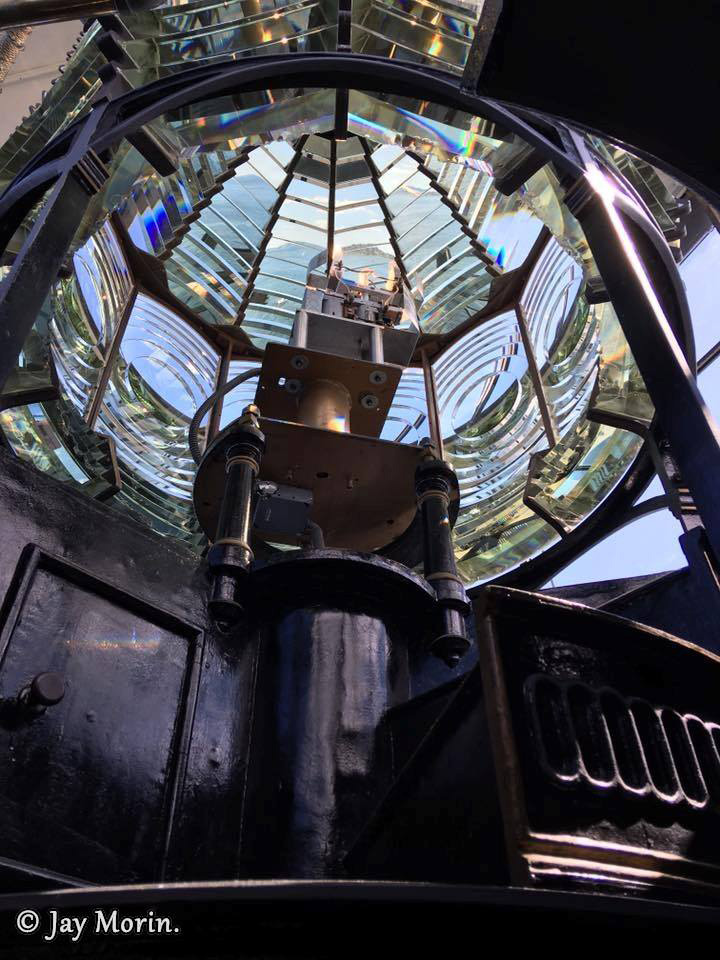

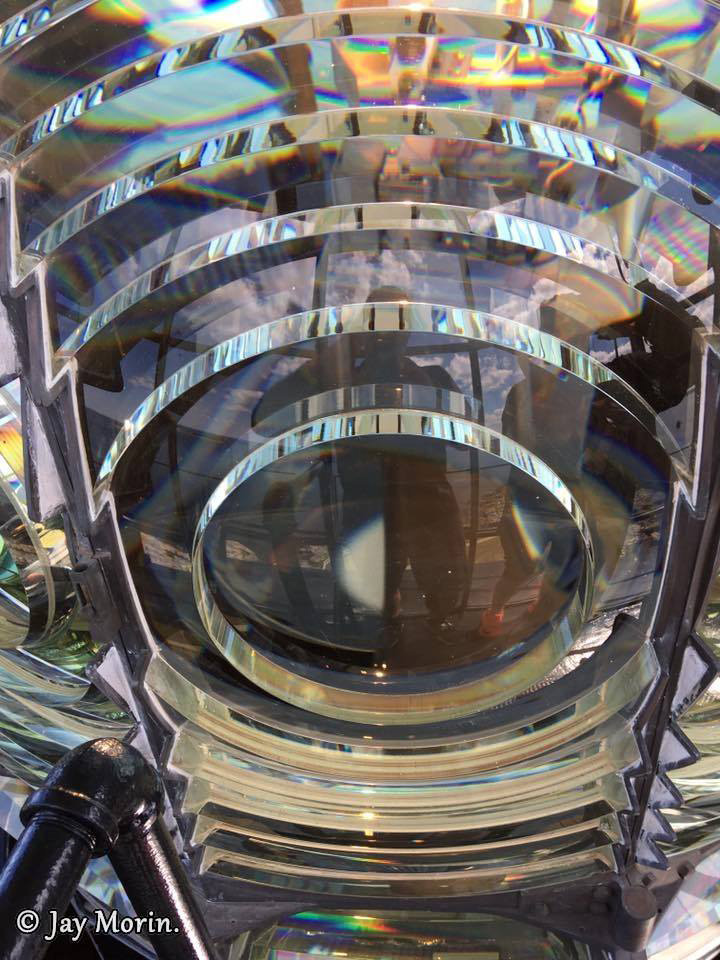

Grand phare de Boston.





Optique de Fresnel du second ordre composée de 12 faces.
Feu à éclats toutes les 10 s.
Elle a une portée de 27 milles soit 50 km.

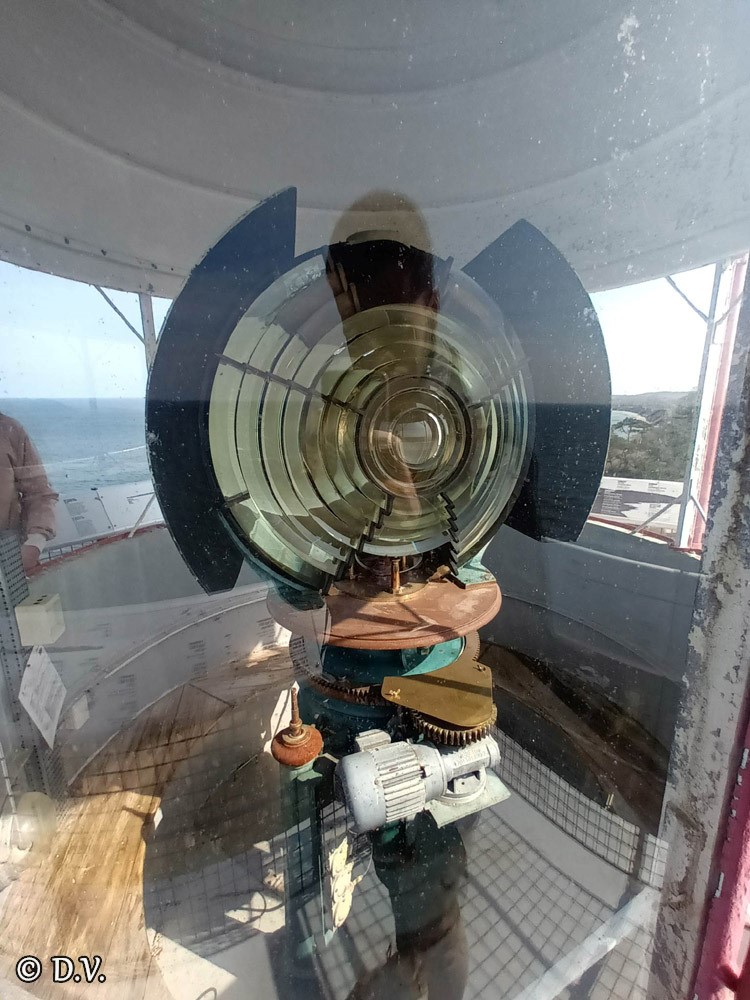

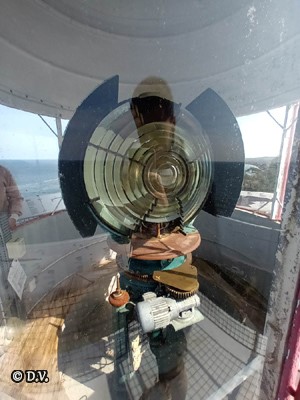

Phare de Røsnæs - Danemark.





Optique rotative de Fresnel du 4ème ordre. Elle a été mise hors service en 2008.

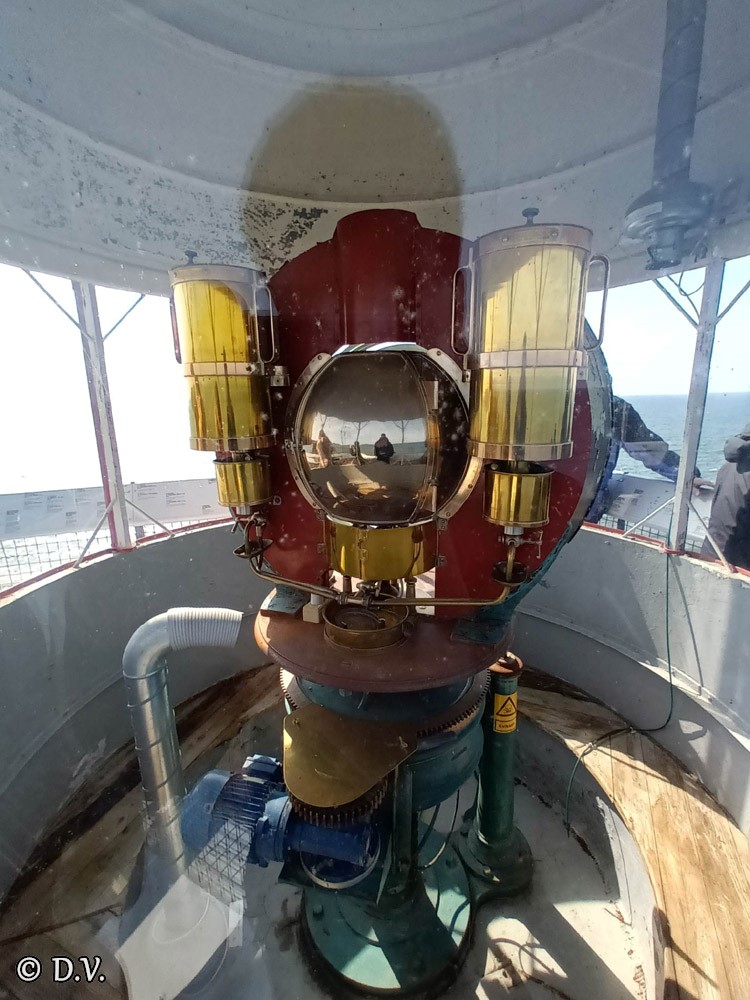

L'équipement pour le brûleur à kérosène a été fixé à l'arrière.

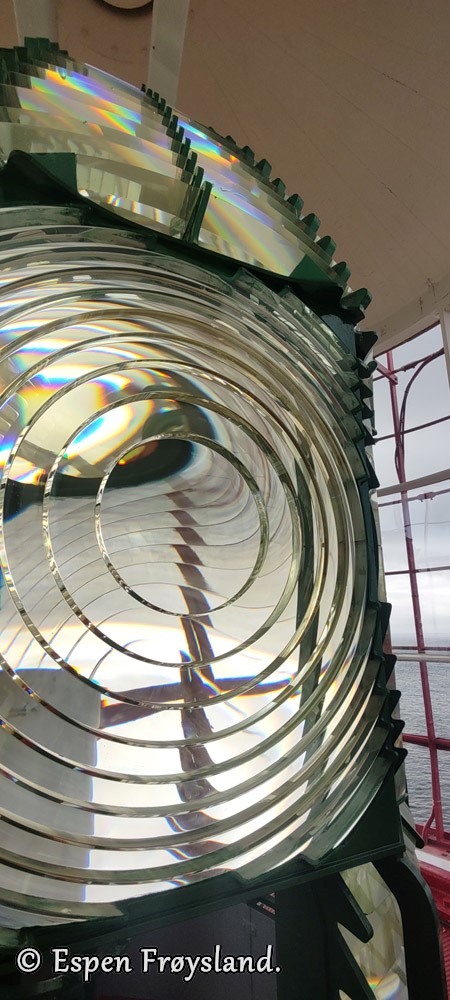

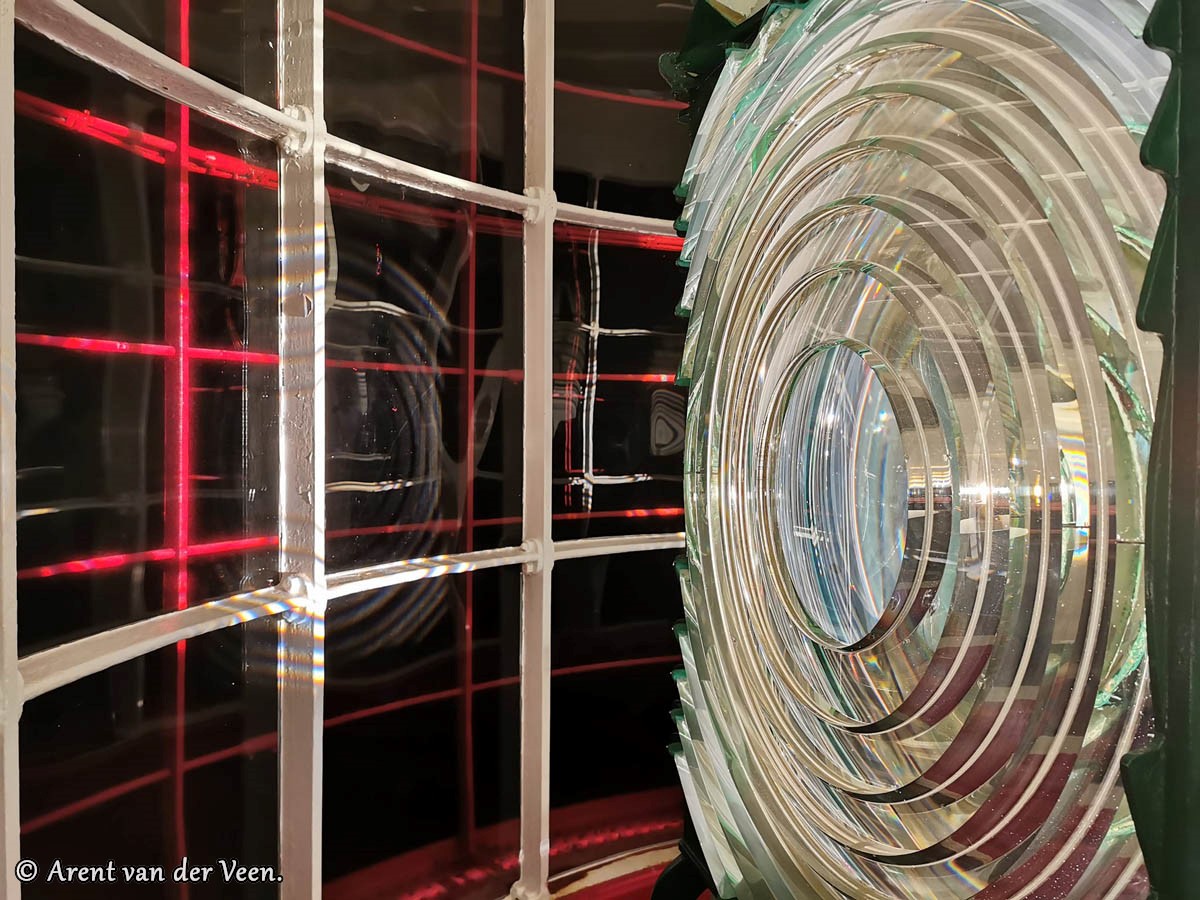

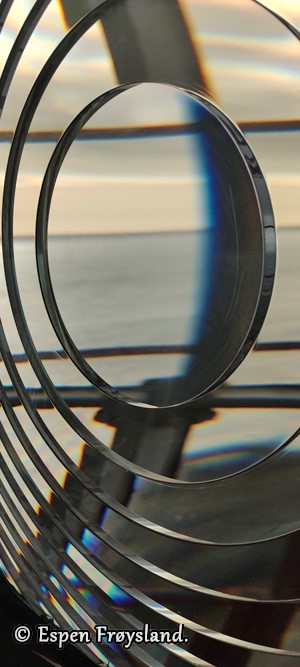

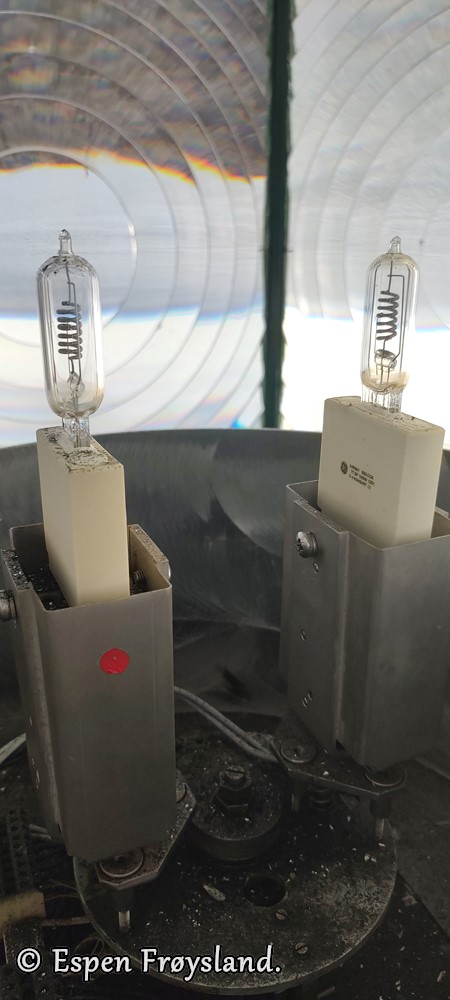

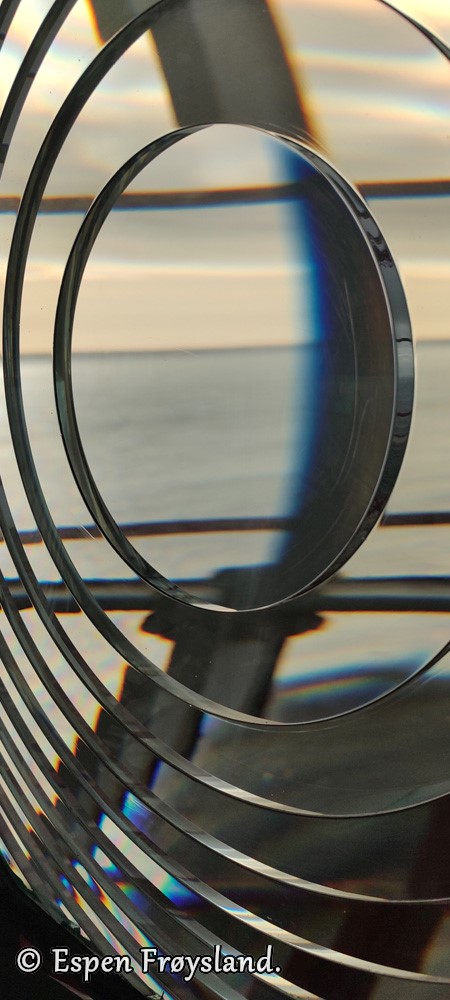

Lindesnes Fyr - Norvège.





Optique de Fresnel du 1° ordre, focale de 0,5 m. Code Fl.W. - période de 5s.br /> Elle a une portée de 18 milles, soit 33 km.

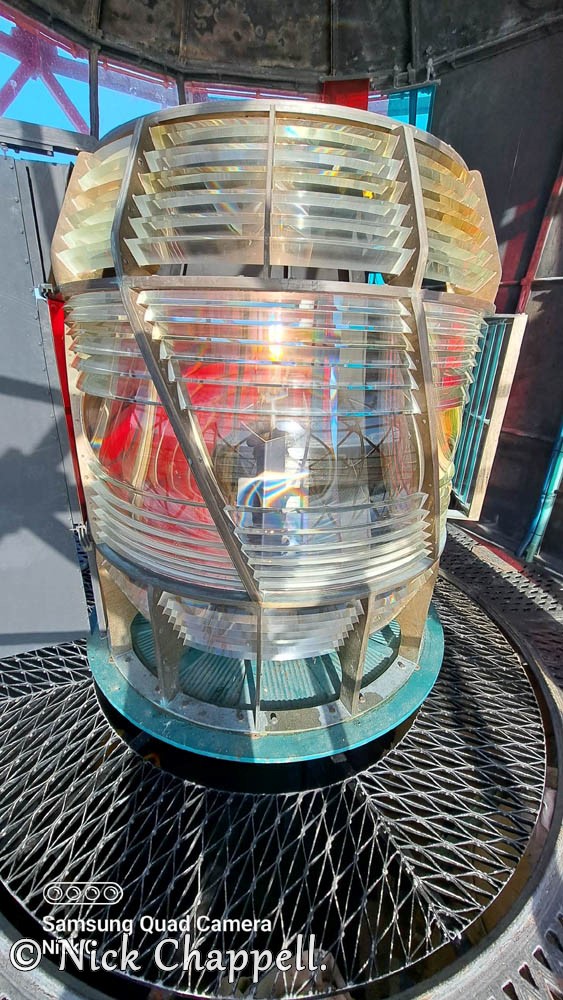

The Needles - Angleterre.





Optique de Fresnel du 2° ordre. Feu avec des secteurs rouges, verts et blancs. Deux occultations toutes les 20 s.
Elle a une portée de 17 milles.

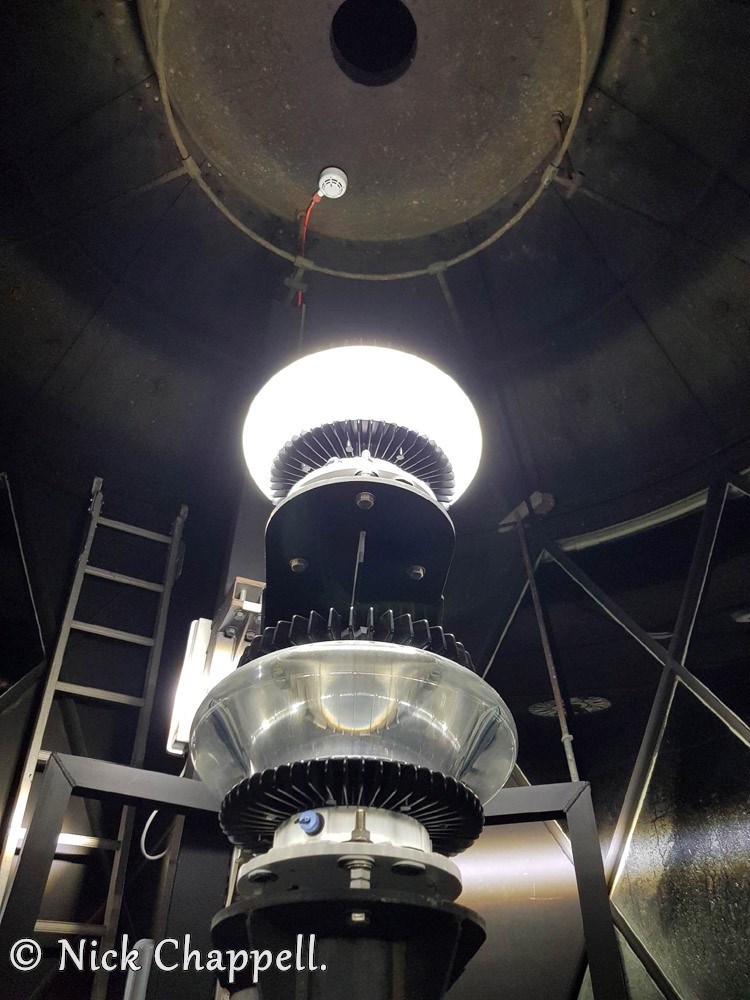

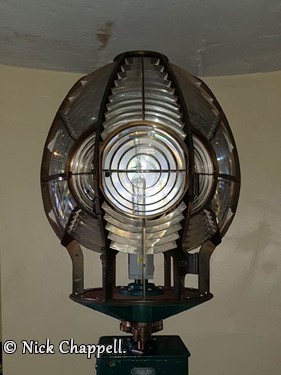

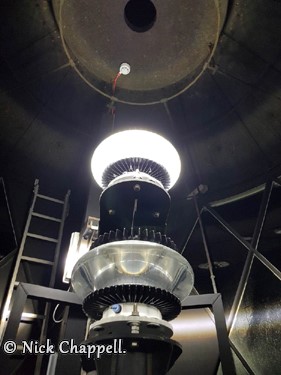

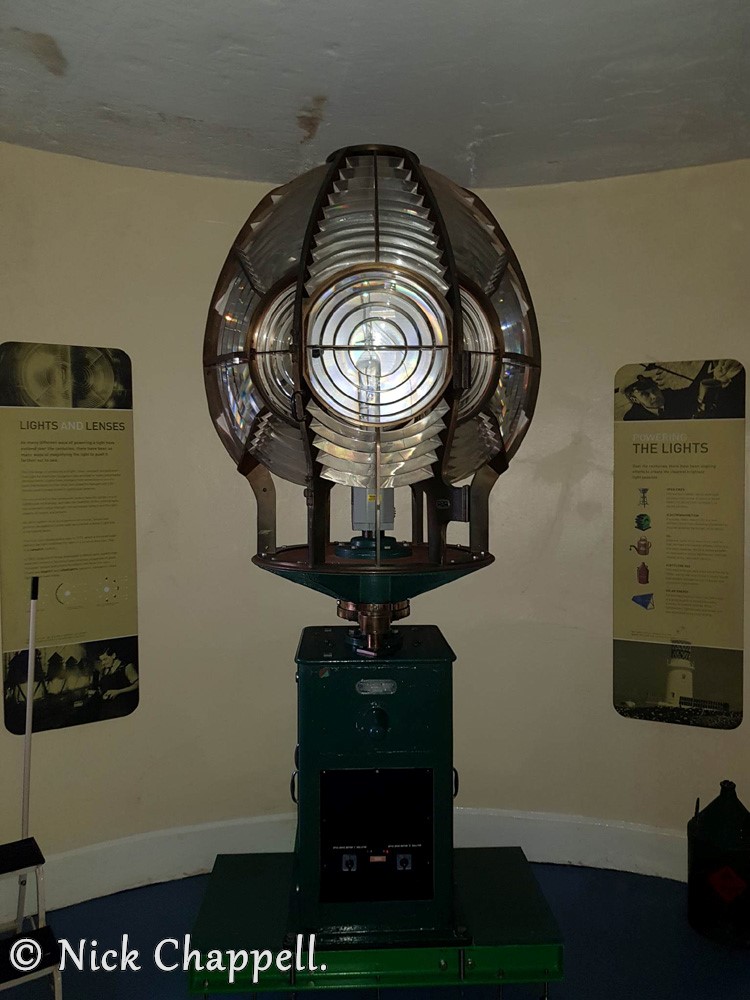

Start Point - Angleterre.





Optique de Fresnel 1° ordre puis système Led.
Elle a une portée de 25 milles et 10 milles.

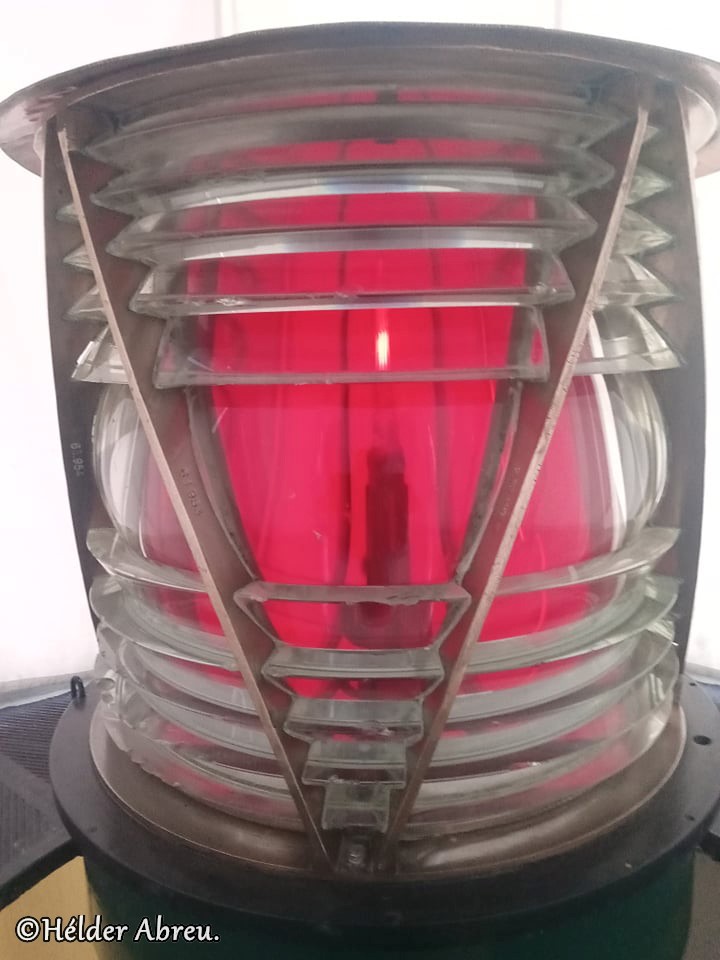

Cabo Carvoeiro.





Optique de Fresnel du 4° ordre. Feu avec 3 flash toutes les 15 s.
Elle a une portée de 15 milles.

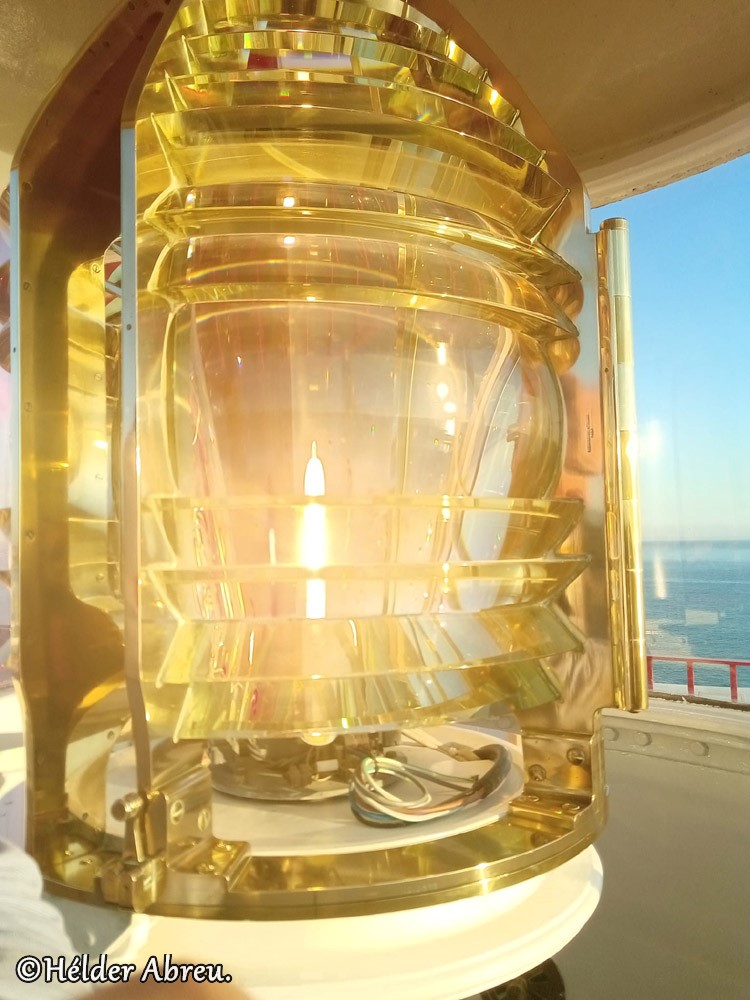

Cabo Raso.





Optique de Fresnel du 5° ordre. Feu avec 3 flash toutes les 9 s.
Elle a une portée de 20 milles.

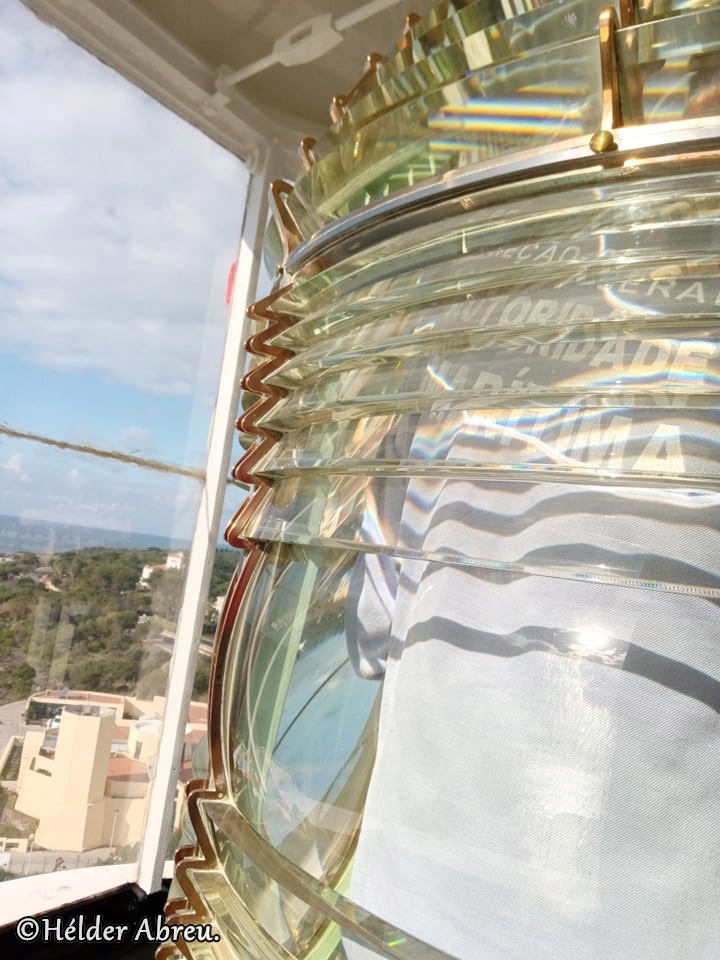

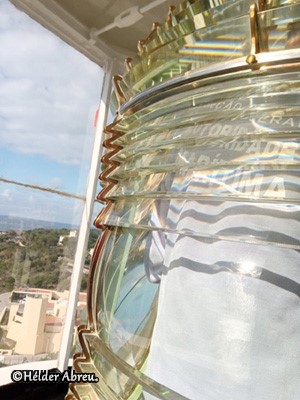

Guia.





Optique de Fresnel du 3º ordre.
Feux rouges et blancs, 1 s on et 1 s off.
Elle a une portée de 19 (W) milles et 16 (R) milles.


Santa Marta.





Optique de Fresnel du 5º ordre.
Feu avec écrans blancs et rouges.
Elle a une portée de 18 (W) milles et 14 (R) milles.

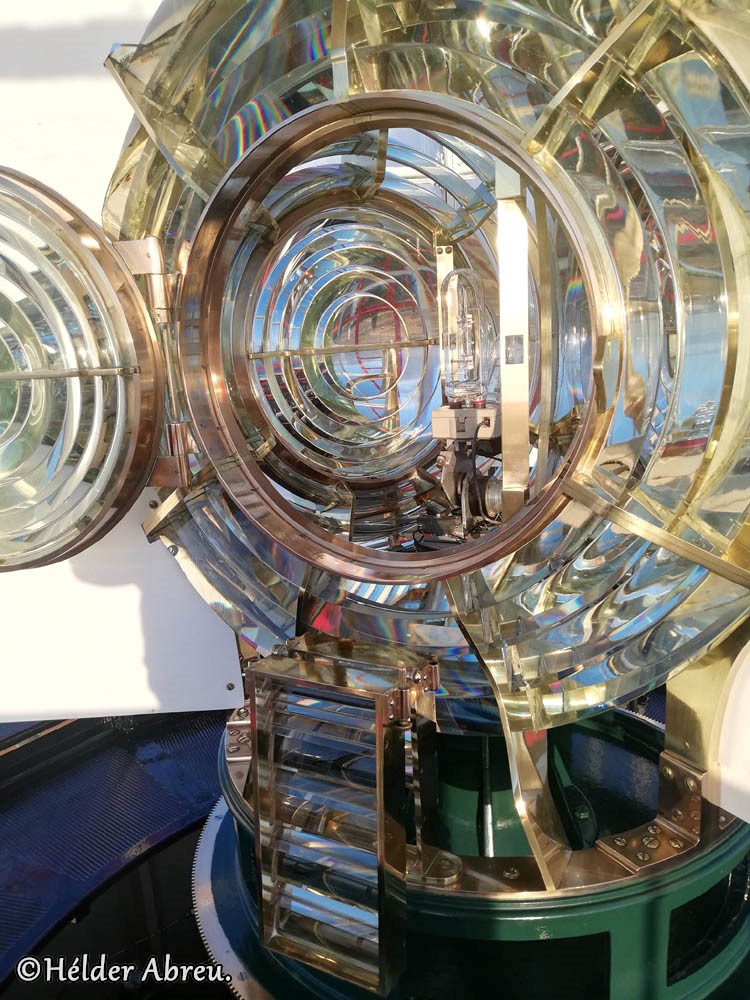

Cabo Espichel.





Optique de Fresnel du 4° ordre, focale de 300 mm.
Flash blanc toutes les 4 s.
Elle a une portée de 26 milles .

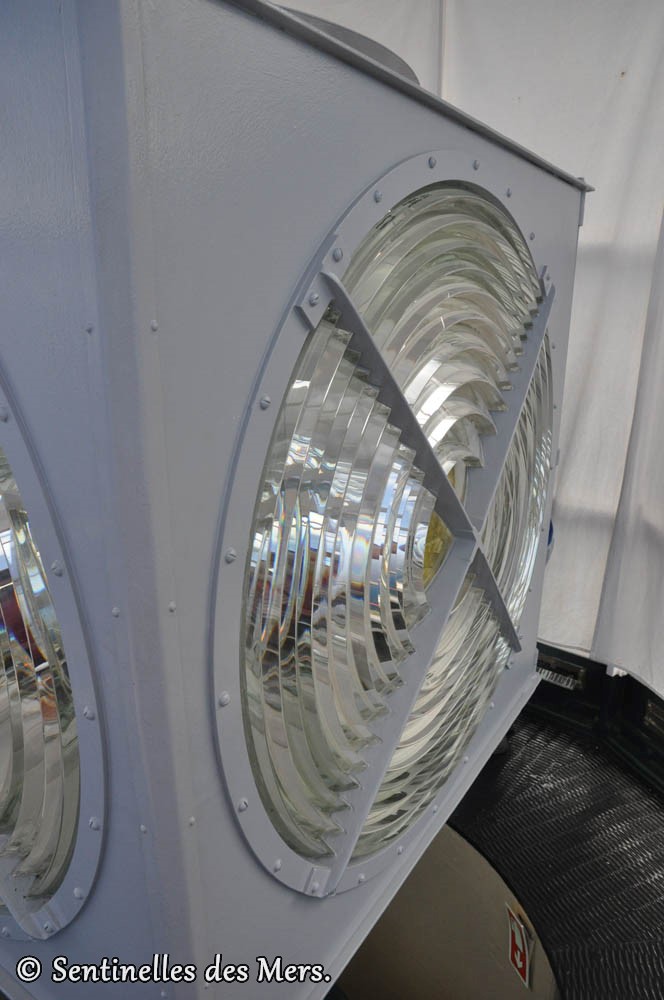

Ponta do Arnel - Ilha Sao Miguel (Les Acores).

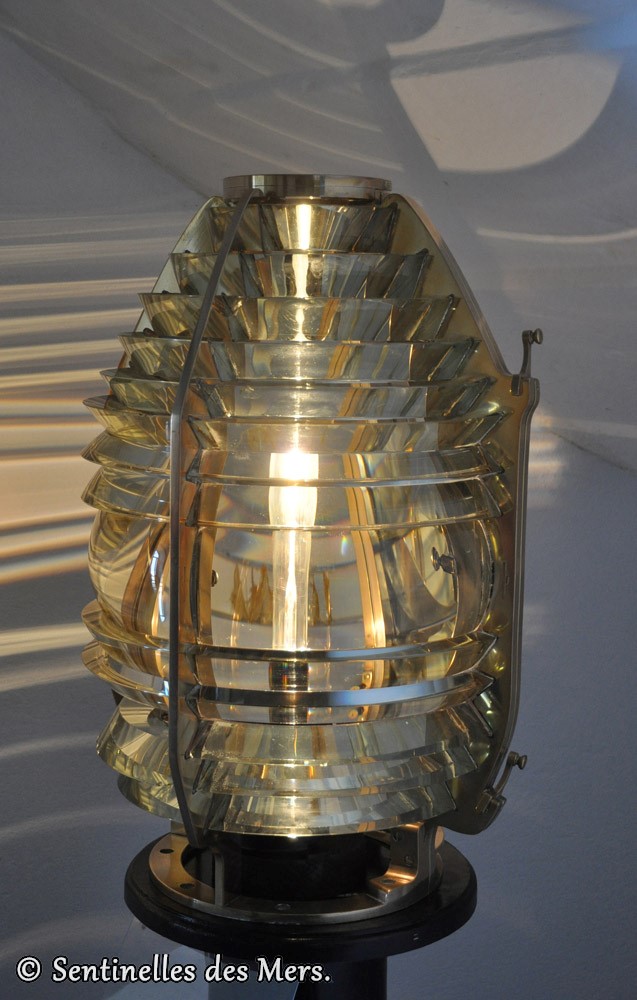

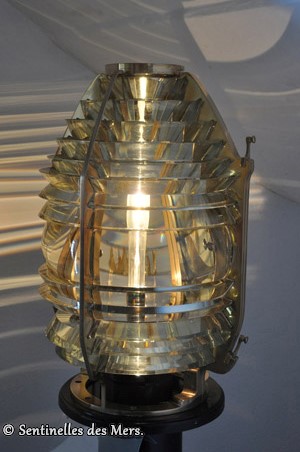

L'ancienne optique était un 3° ordre avec un changeur de lampes. Sa portée était de 21 miles.

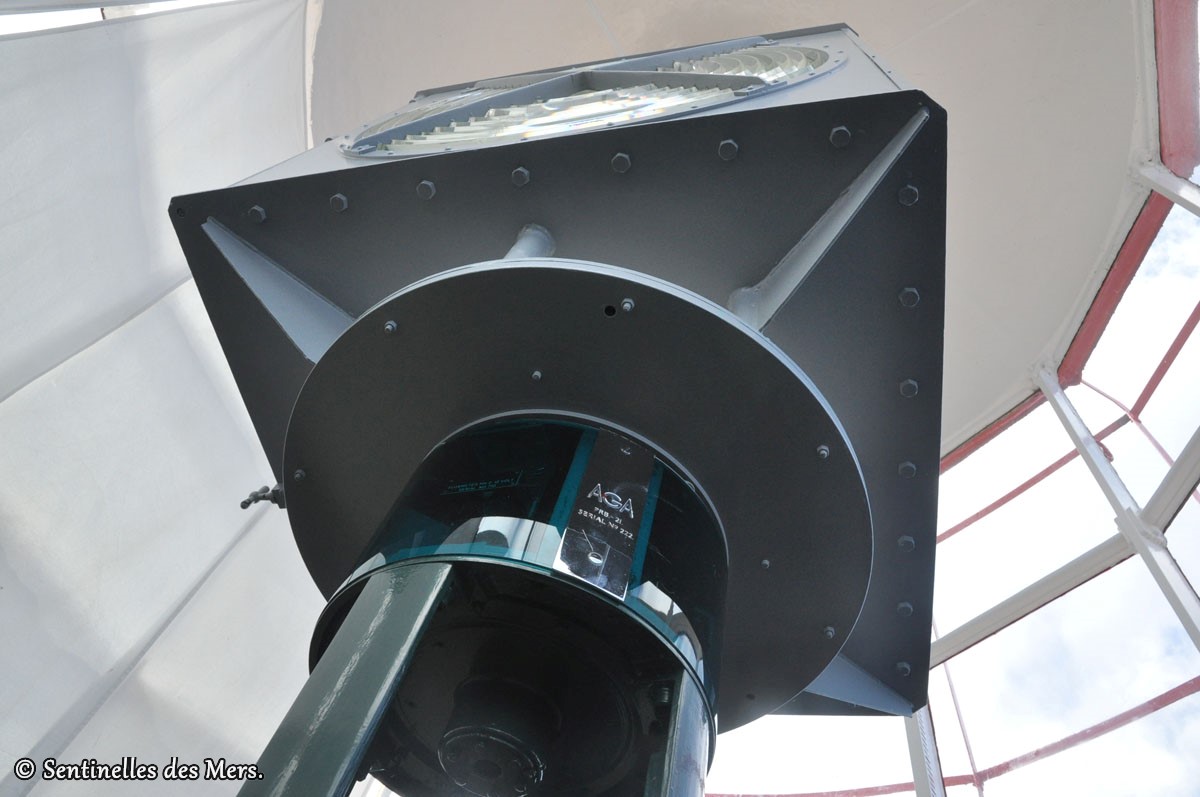

L'optique, lors de ma visite, consiste en 4 panneaux dioptriques du 3° ordre. L'ancienne optique a été remise en service en novembre 2018.
Un flash toutes les 5 secondes.
La portée de l'optique provisoire était de 25 milles soit 46 km.

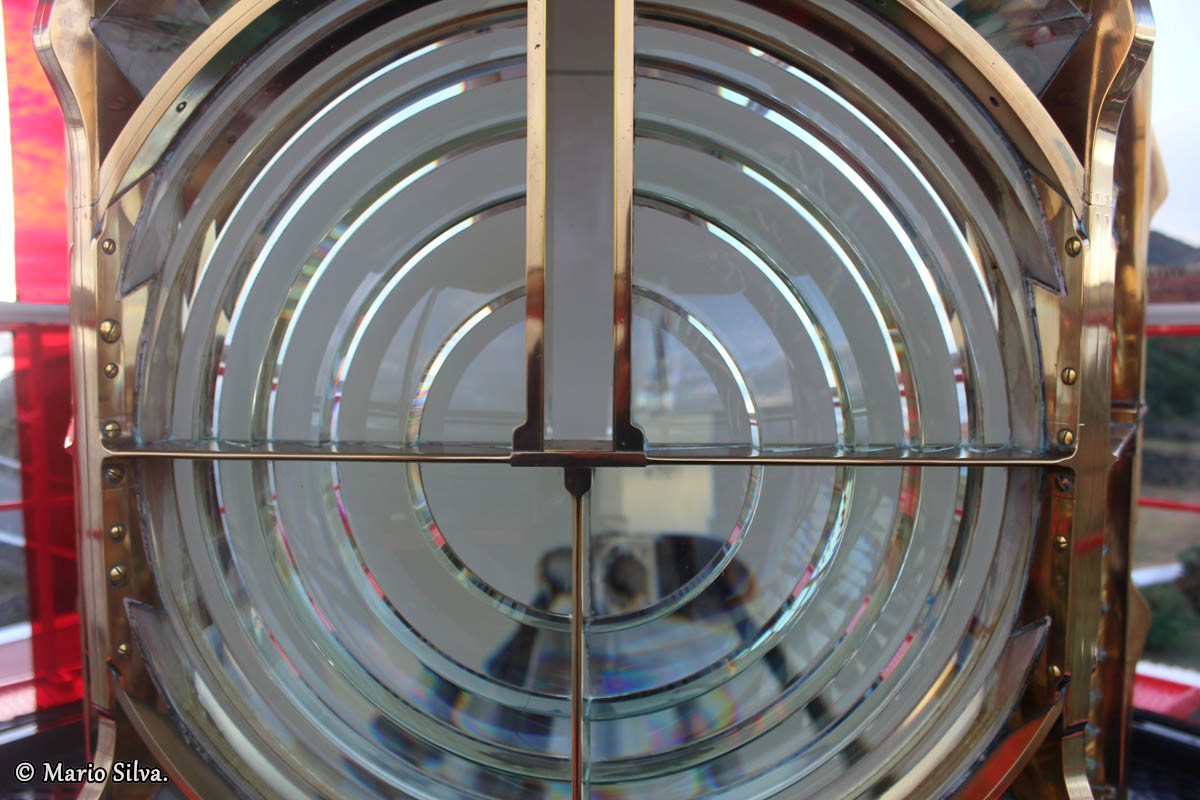

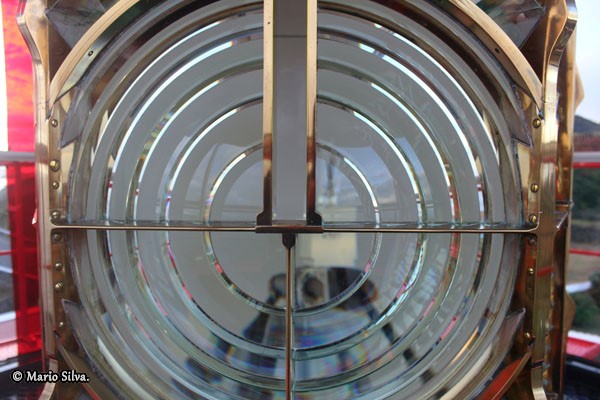

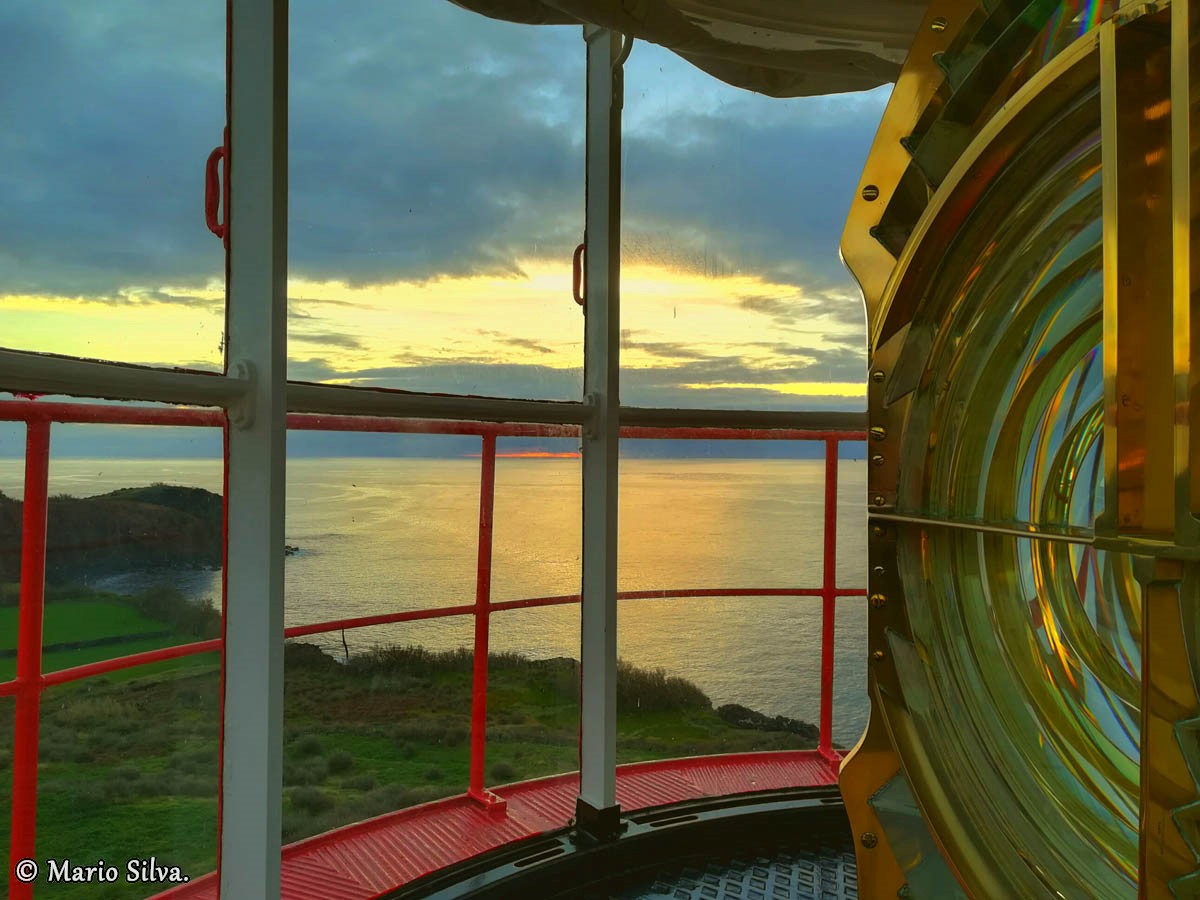

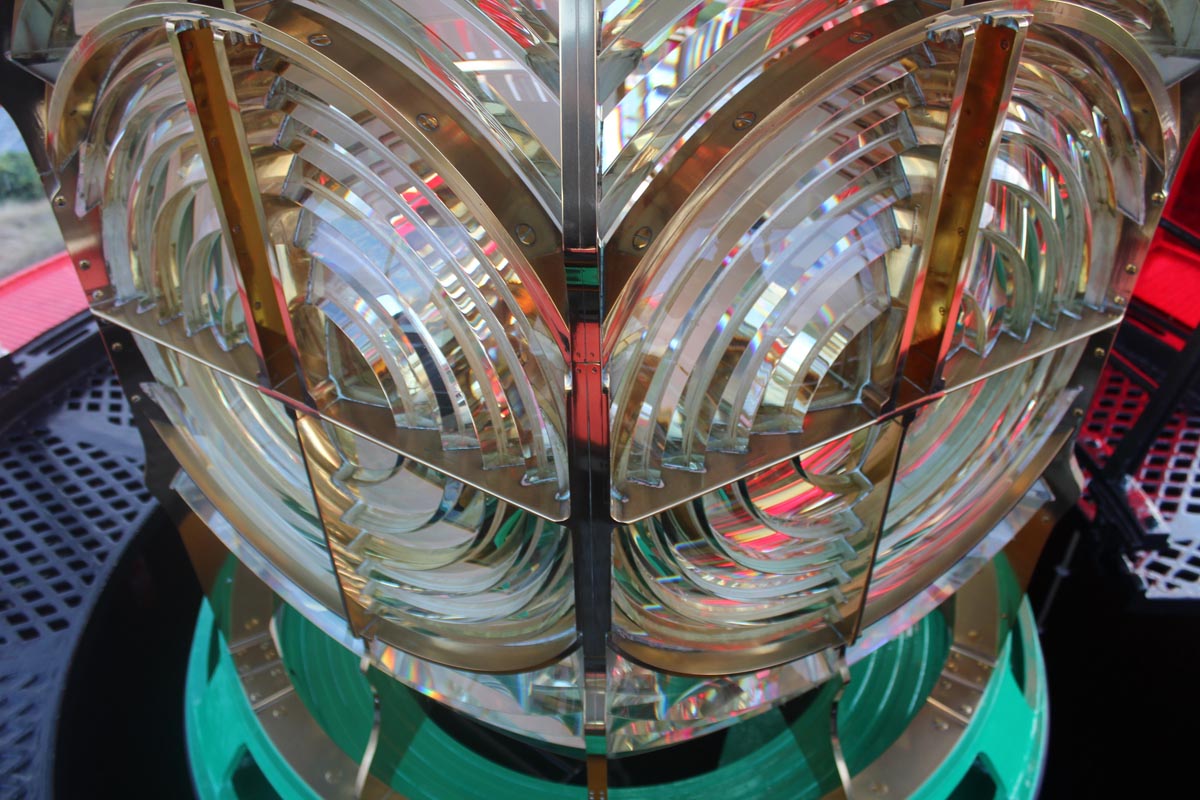

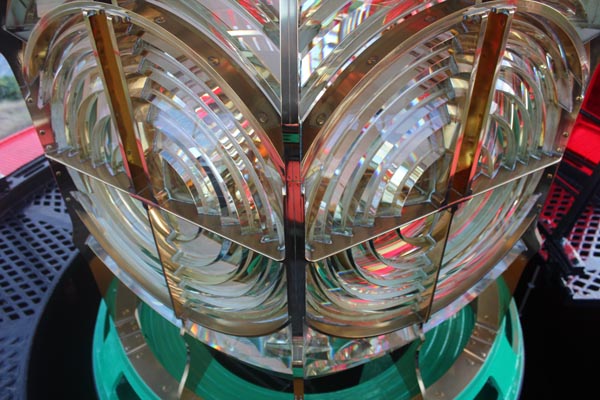

Farol da Ponta das Contendas - Ilha Terceira (Les Acores).





Optique de Fresnel du 3° ordre, 500 mm de focale.
Portée de 23 milles soit 43 km.

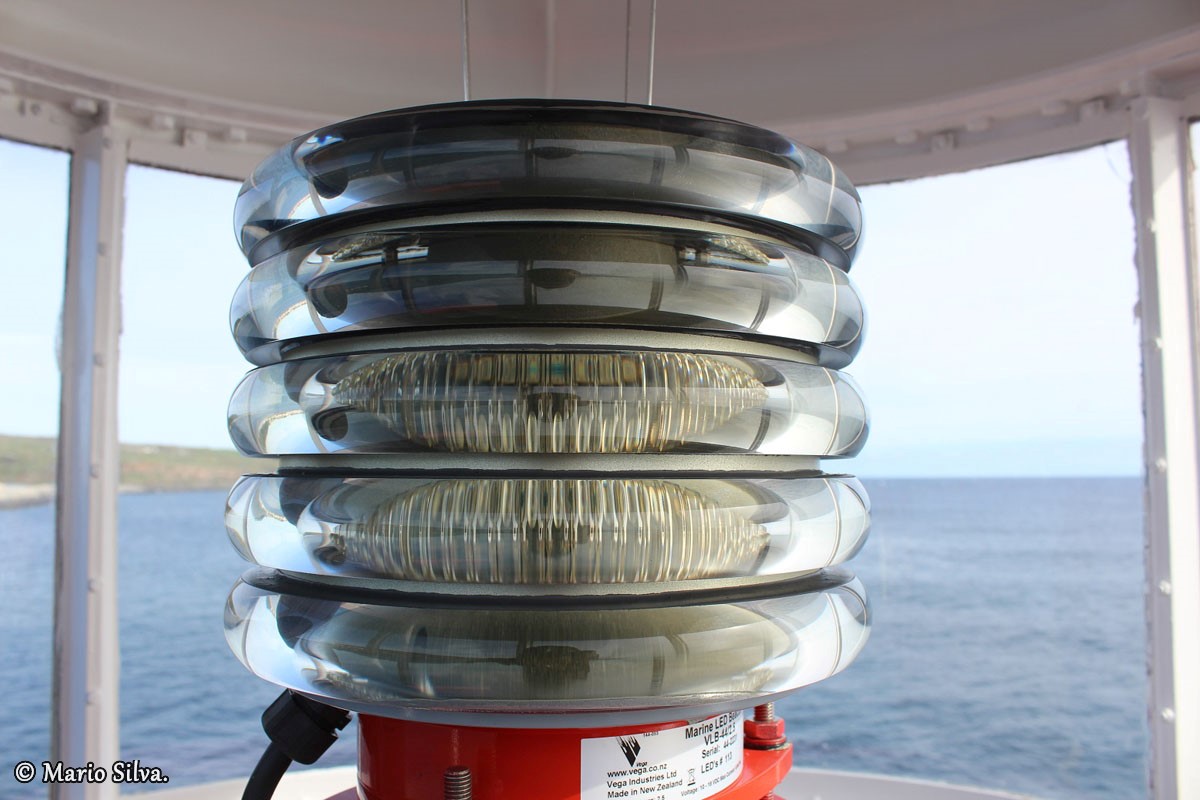

Praia da Vitoria - Ilha Terceira (Les Acores).





Feu du port équipé de led avec une portée de 8 miles soit 15 km.

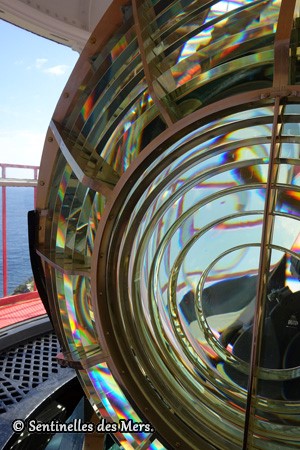

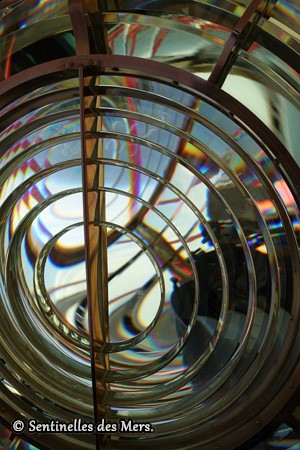

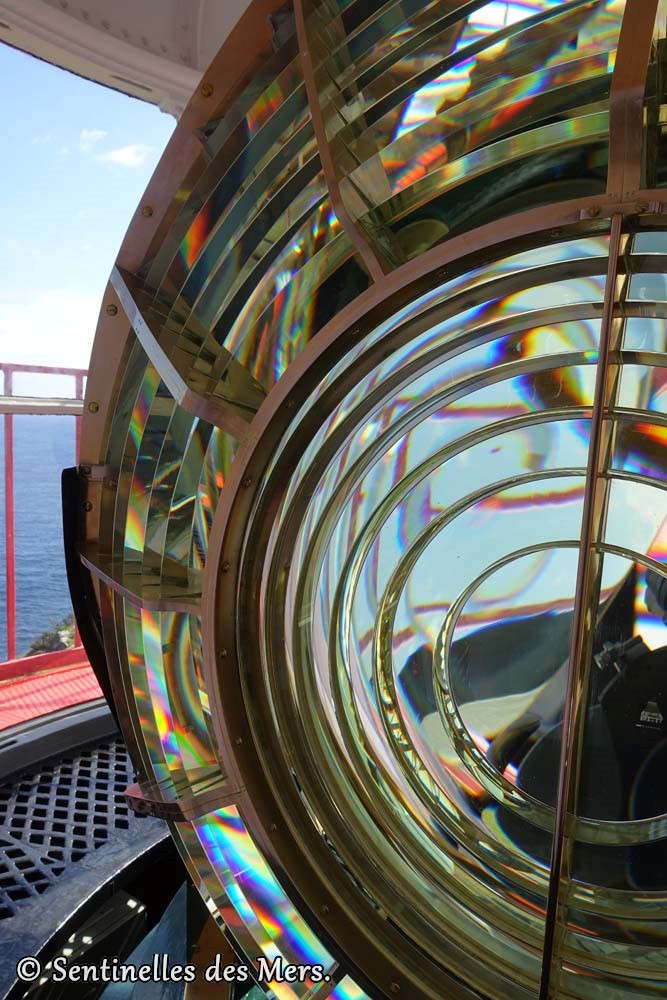

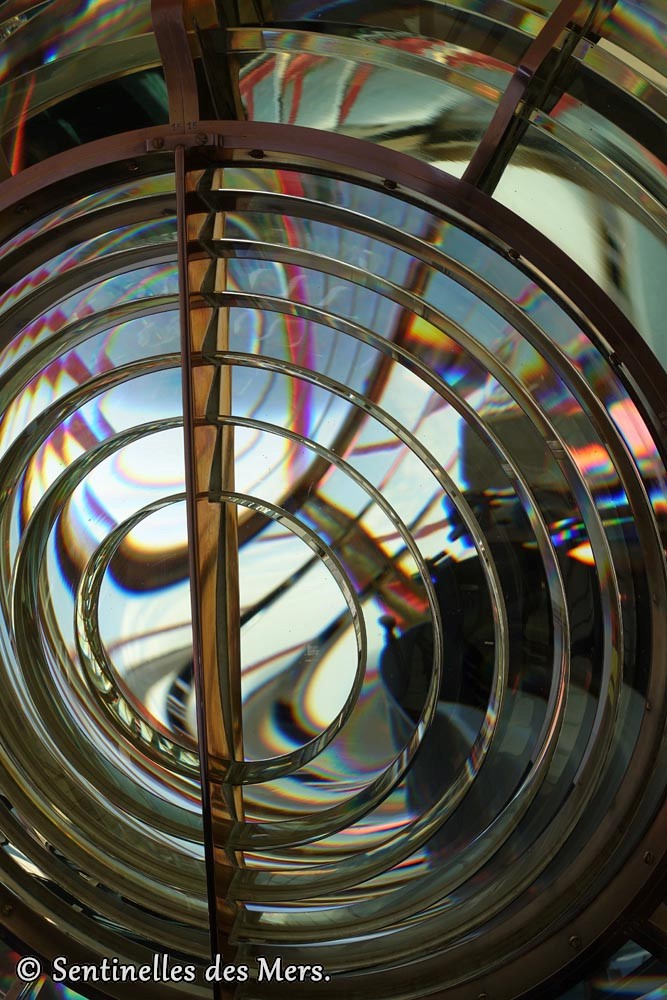

Ponta do Albarnaz - Ilha Flores (Les Acores).





Optique de Fresnel du 2° ordre, 500 mm de focale.
Portée de 22 milles soit 41 km.

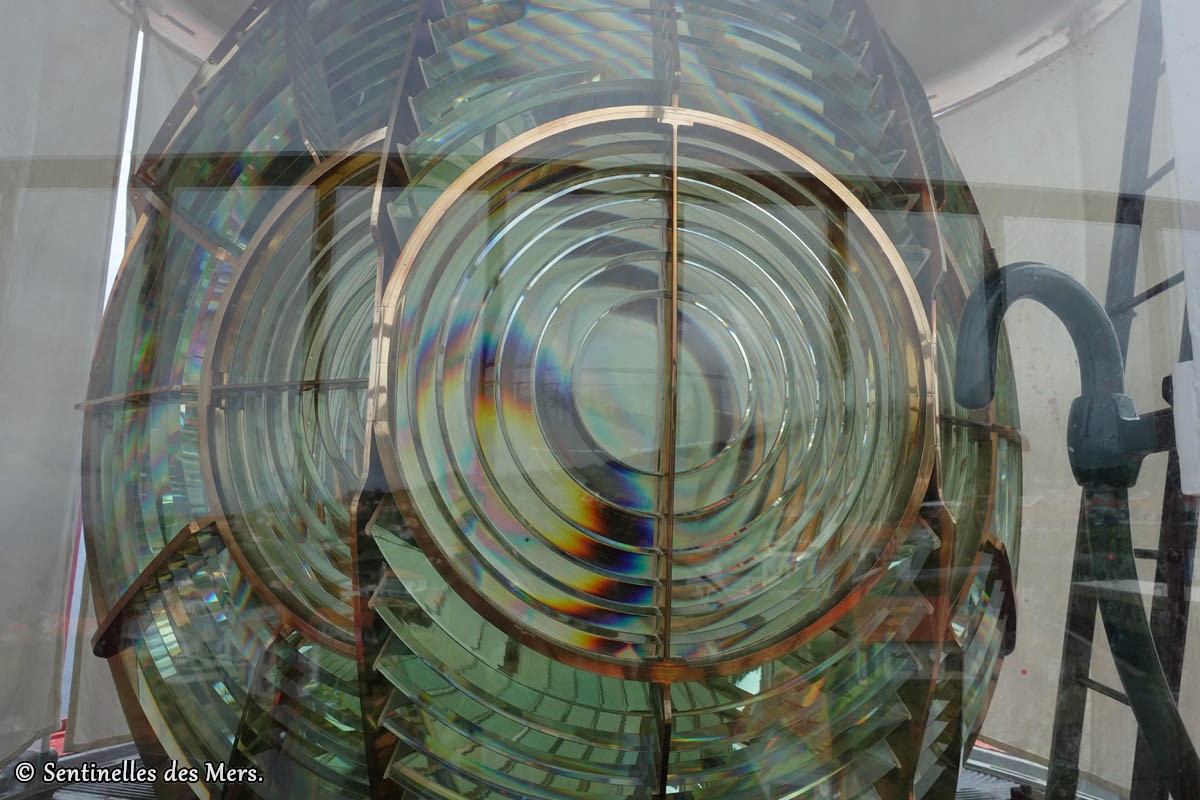

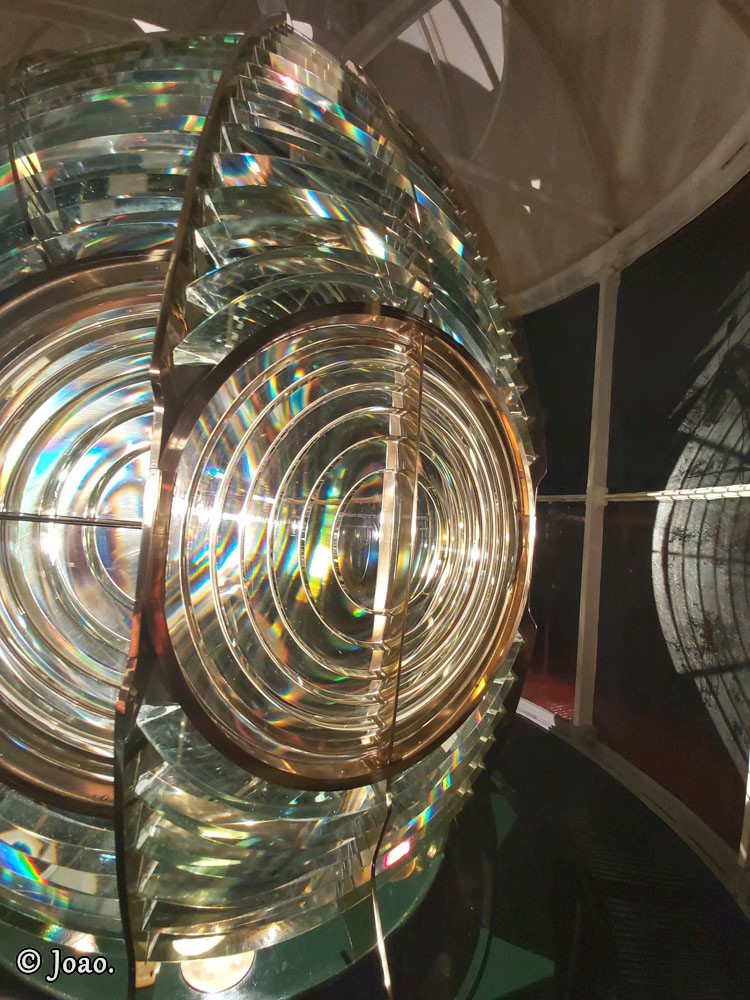

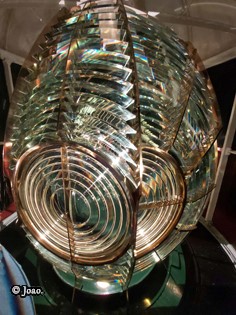

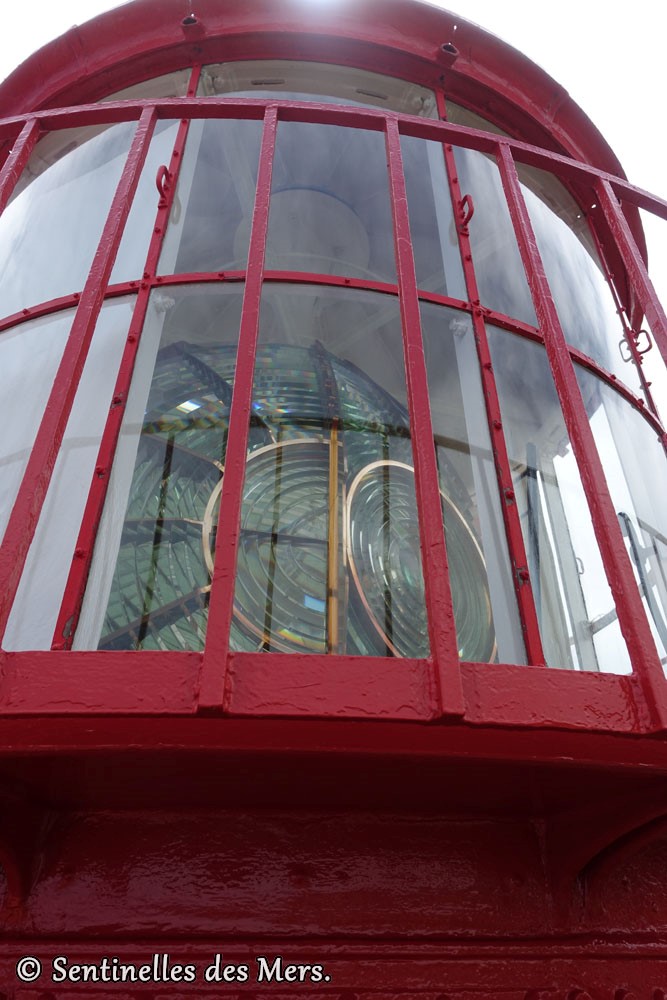

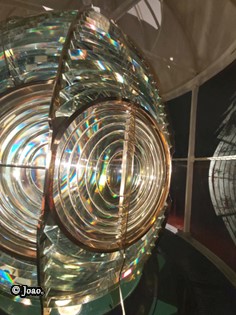

Ponta das Lajes - Ilha Flores (Les Acores).





Optique de Fresnel du 2° ordre, 700 mm de focale. La plus grande de l'archipel.
Portée de 26 milles soit 48 km.

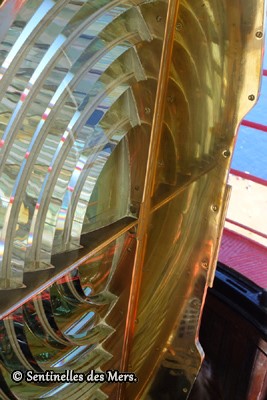

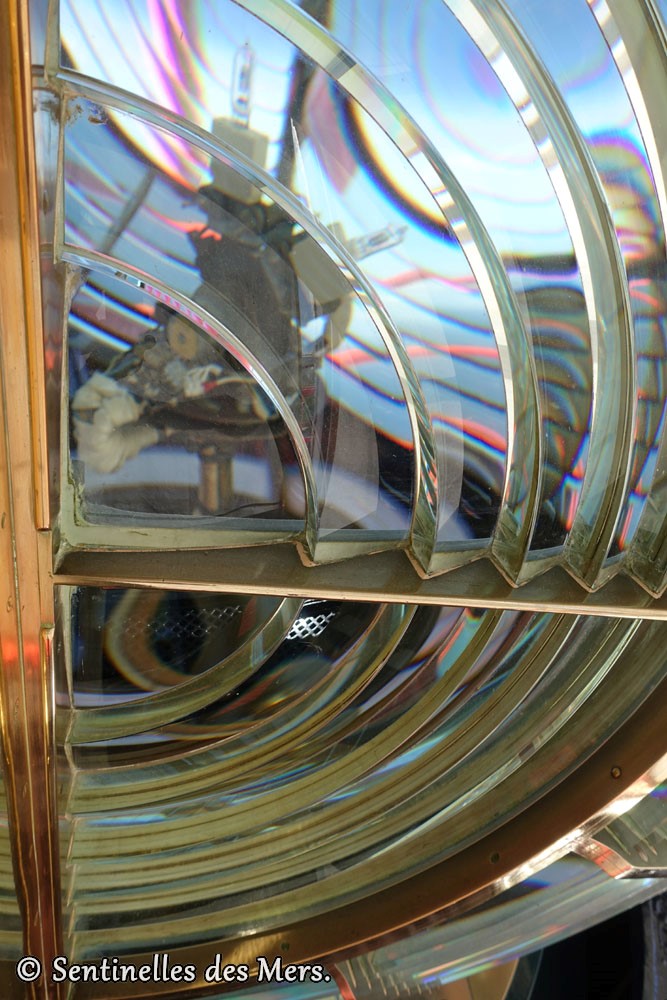

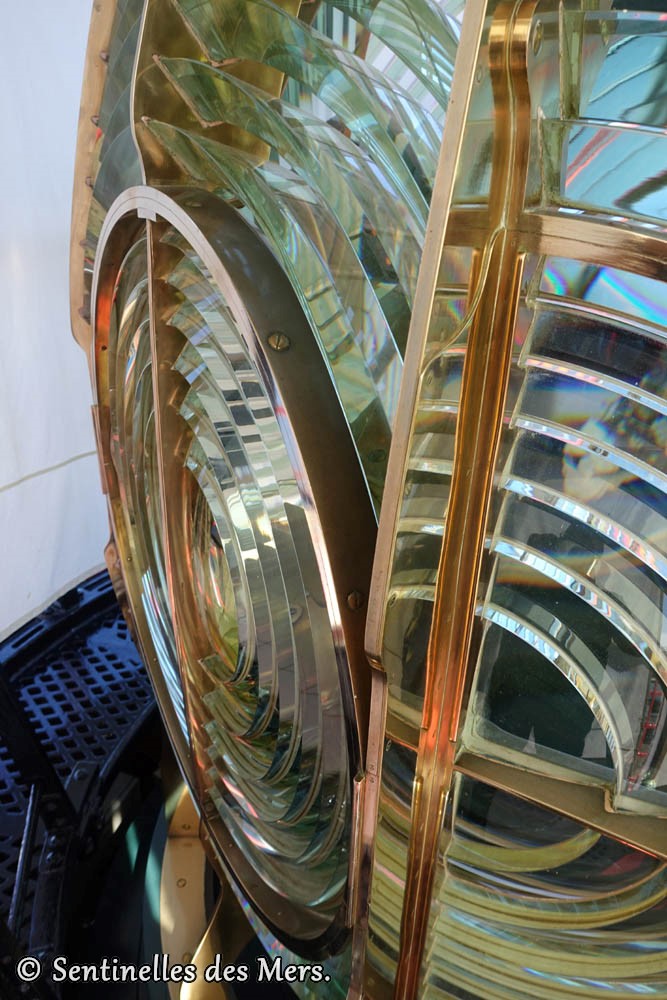

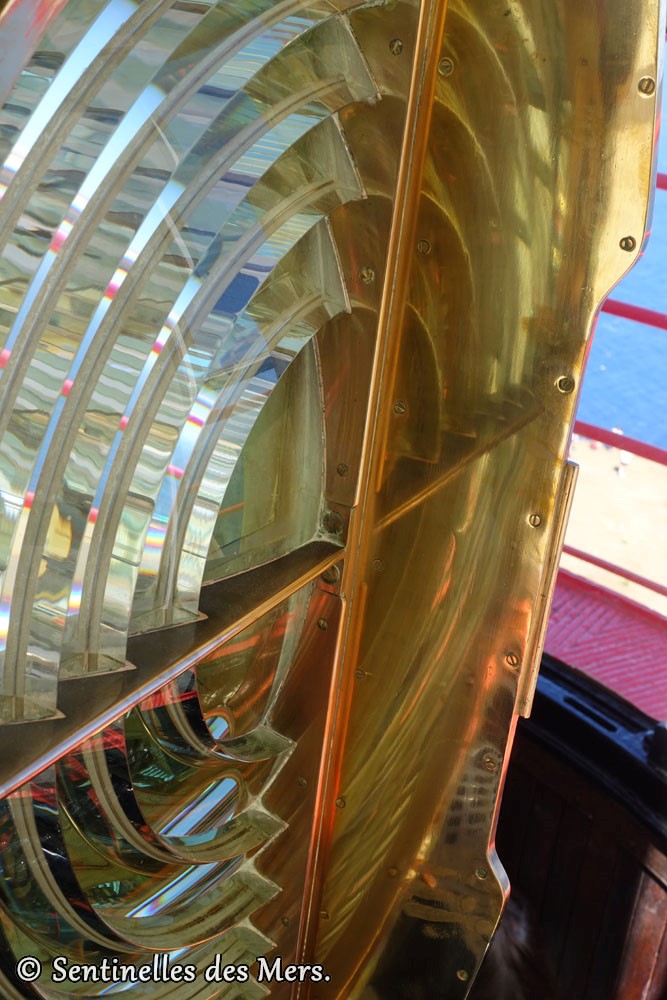

Ponta do Pargo - Ile de Madère.





Optique de Fresnel du 2° ordre, 700 mm de focale.
Portée de 26 milles soit 48 km.


Remerciements.


Je remercie Jay Morin pour ses photos du phare de Boston.
Mes remerciements vont également à Mario Silva et Joao Soares, gardiens de phare, pour les photos.
